Name: Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT19
Price: 21.00 USD
Availability: InStock

Informasi Detail

Nomor model.:	HT19	Jenis Benang:	Tidak.
Jenis kabel:	Pin Kovar Empat Kawat Atau Berlapis Emas	Media pengukur:	Gas dan cair
Jangkauan:	-100kpa~0~10kpa~100Mpa	Penuh Medium:	Minyak Silikon
Stabilitas jangka panjang:	00,2% F.S. / Tahun	Jenis:	Sensor Tekanan Silikon Piezoresistif
Untuk:	Pemancar Tekanan Silikon Tersebar	Pengaturan khusus:	<i>Available \|</i> <b>Tersedia \|</b> <i>Customized Request</i> <b>Permintaan Disesuaikan</b>
Menyoroti:	Transduser Tekanan Piezoresistif Gauge Absolute , Minyak penukar tekanan piezoresistif ISO9001 , Sensor Transduser Tekanan Air ISO9001

Deskripsi Produk

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor untuk air dan minyak

HT19 Silicon Piezoresistive Pressure Sensor

Pengenalan sensor tekanan silikon:

HT19 berfungsi sebagai sensor tekanan piezoresistif silikon, dengan inti yang terdiri dari elemen silikon difusi yang sangat stabil.tekanan cairan dan gas dengan mengirimkan tekanan media yang diuji ke diafragma silikon melalui diafragma isolasi dan minyak silikon.Fleksibilitas sensor ini banyak digunakan dalam kompresor udara dan sistem pendingin

Fitur Produkdari sensor tekanan silikon:

1Menggunakan teknologi canggih dan 316L stainless steel housing, bersama dengan bahan seperti titanium dan Hastelloy untuk diafragma
2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
3.Keandalan, kemampuan mengulangi, dan stabilitas yang luar biasa

Aplikasidari sensor tekanan silikon:

1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316L Kompatibilitas baja tahan karat
2.Dipakai di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
3. Digunakan dalam industri kapal dan penerbangan
4. Cocok untuk sistem kontrol hidrolik dan pneumatik
5. Digunakan dalam aplikasi kontrol proses

Kinerja listrikdari sensor tekanan silikon:

1.Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
2.Input Impedansi: 3KΩ ~ 6KΩ
3. Output Impedansi:2.5KΩ~6KΩ
4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.

Parameter Kinerjadari sensor tekanan silikon:
Jangkauan		Gauge ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS,7MPaS,10MPaS,20MPaS
		Jenis		Maksimal	Satuan
Nonlinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Output		0±1		0 ± 2	mV
Output Span	≤ 20KPa	50 ± 10		50 ± 30	mV
	≥35kPa	100 ± 10		100 ± 30	mV
Kesalahan suhu-nol	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Suhu Kesalahan-Span	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Cincin nitril atau cincin fluoro
Penuh Medium		Minyak Silikon
Berat badan		sekitar 20g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi dari sensor tekanan silikon
tipe 1
tipe2

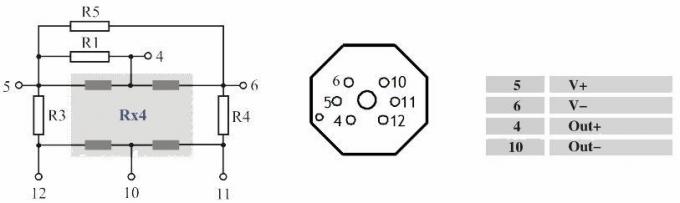

Koneksi listrik dan kompensasidari sensor tekanan silikon

Hengtong Absolute Gauge Piezoresistive Air Gas Pressure Sensor with Welded Fittings Ht19

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapaikedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

Pertanyaan dan Jawaban

1.Q: Apa fitur dari sensor tekanan pemancar Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.

4.Q: Apa periode pengiriman yang khas?

A:5 ~ 8 hari kerjauntuk model standar. produk yang disesuaikan dapat bervariasi.

5.Q: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.

6.Q: Apa garansi produk Anda? Dan layanan purna jual?

A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.

Label:

Tempat asal:	Baoji, Tiongkok
Nama merek:	HT SENSOR
Sertifikasi:	CE,RoHs,ISO9001
Nomor model:	HT19

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	paket standar ekspor
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	Serikat Barat, L/C, T/T
Menyediakan kemampuan:	5000pcs/bulan
