BPHT24-III Pressure Transmitter
Pengenalan pemancar sensor tekanan diafragma:
BPHT24-III pemancar tekanan terutama digunakan dalam pengukuran tekanan lempung cair viskos anti-scaling dan anti-kristalisasi mesin oil shield.Seluruhnya mengadopsi struktur stainless steel terintegrasi, dan dua jenis struktur film datar dengan atau tanpa rongga dapat memilih bahan yang bersentuhan dengan media adalah 316L stainless steel dan karet fluorine,yang memiliki ketahanan haus dan korosi yang baik, tahan air yang baik, anti-interferensi yang kuat dan stabilitas jangka panjang yang baik.
Fitur Produkdari sensor tekanan diafragma flush transmitter:
1Berbagai pilihan antarmuka tekanan.
2Dirancang untuk aplikasi kesehatan untuk mencegah skala sedang.
3. presisi tinggi, semua struktur stainless steel.
4Mudah dibersihkan, disesuaikan dan ditampilkan.
Aplikasidari sensor tekanan diafragma flush transmitter:
1. Cocok untuk pengukuran gas dan cairan non-korosif 316L.
2. Cocok untuk perlindungan lingkungan dan industri kimia.
3. Digunakan dalam industri Marinir dan penerbangan.
4. Ideal untuk digunakan dalam industri medis, biofarmaceutical dan kebersihan makanan.
| Parameter Kinerjadari sensor tekanan diafragma flush transmitter |
| Jangkauan pengukuran |
0~35Kpa...~20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,8kg |

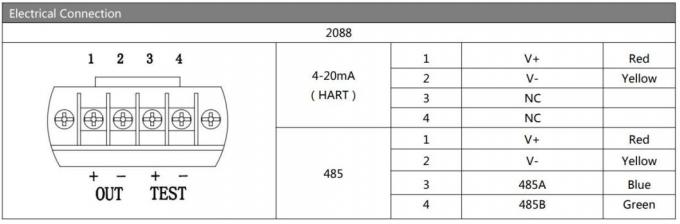

| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
| Desain Konstruksi |
| Dimensi |
 |
1Ketika memilih produk, pastikan bahwa media yang kompatibel dengan bagian kontak dari produk yang diuji.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan dengan kepala transduser layar LCD atau LED, daya pemancar seharusnya tidak kurang dari 20 VDC.
4Untuk memastikan pengoperasian produk yang dapat diandalkan, dianjurkan agar pengguna di lapangan memasang perangkat perlindungan petir,dan untuk memastikan bahwa produk dan pasokan listrik grounding yang dapat diandalkan.
5. O-ring karet fluorine rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari - 20 °C, perlu untuk memilih EPDM O-type seal ring.
6. panjang kabel default adalah 1.5m dan ada tiga bahan untuk memilih dari. jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, tolong jelaskan dalam urutan.
7Dalam hal persyaratan khusus seperti getaran yang kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan |
| BPHT24 |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| T |
Transmitter Tekanan tahan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
0~35Kpa...~20MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
