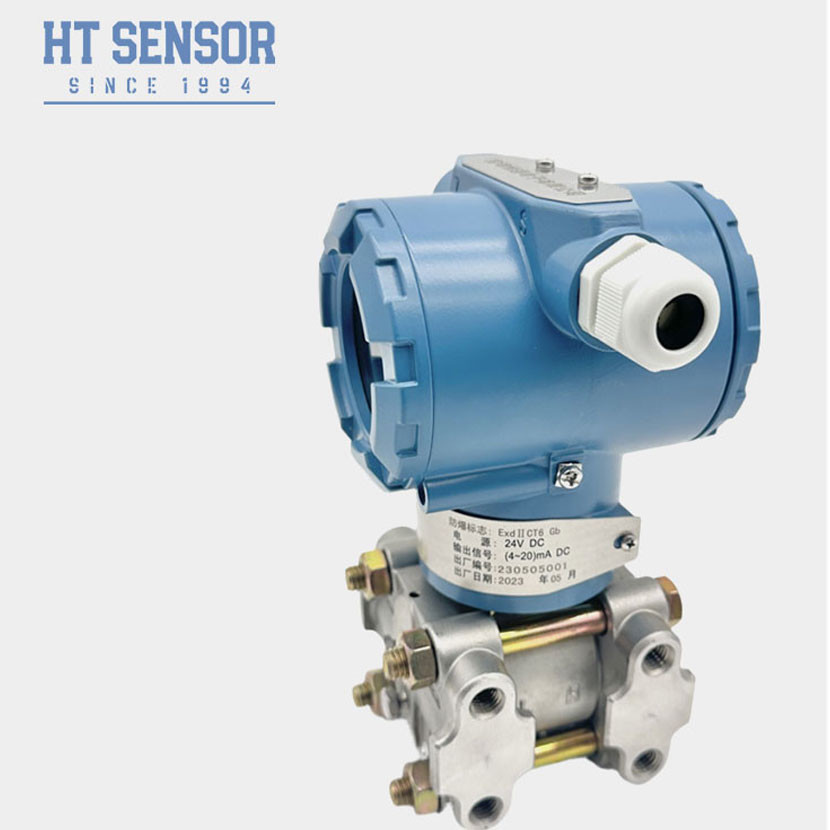

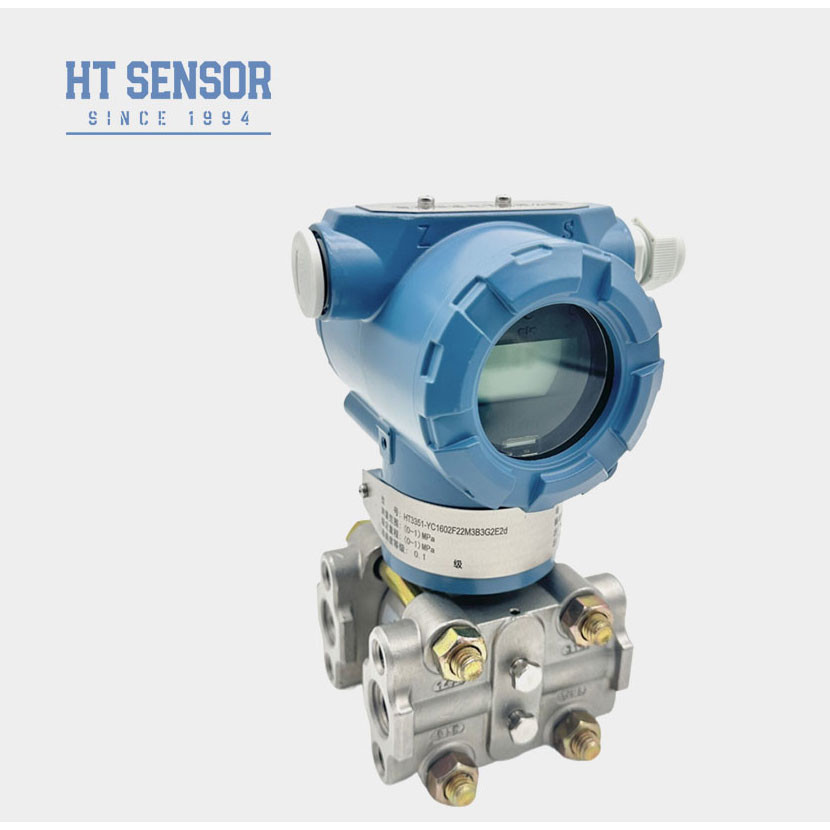

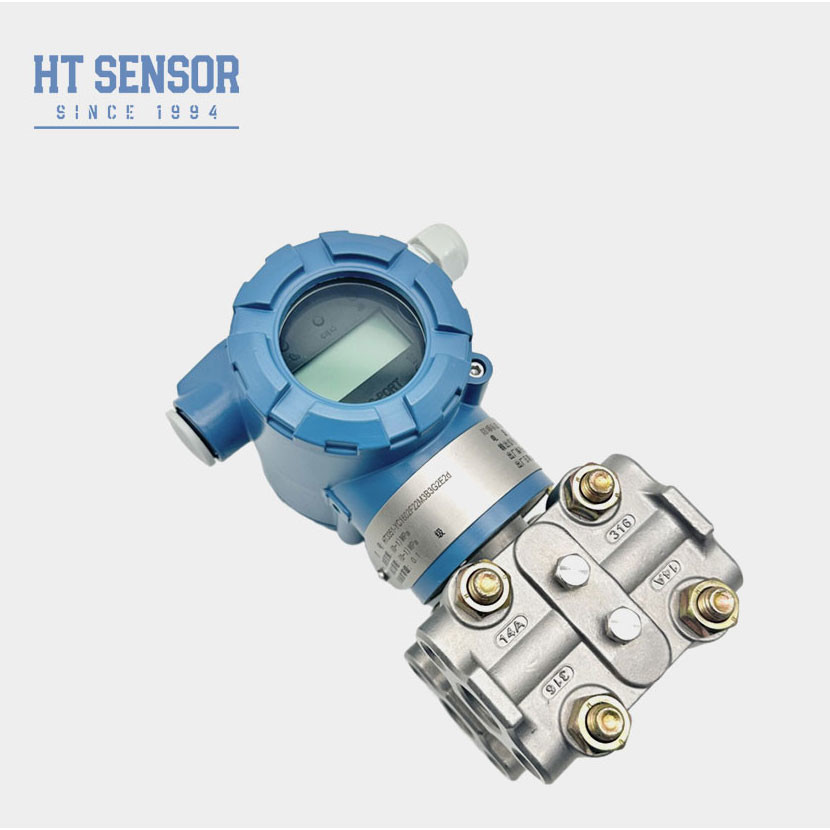

BPHT3351 Transmitter tekanan diferensial
Pengenalan pemancar tekanan diferensial kapasitif:
BPHT3351 Transmitter tekanan diferensial kapasitifsensor, tekanan atau tekanan diferensial akan membuat nilai kapasitansi sensor berubah, sinyal analog yang dihasilkan setelah konversi AD, menjadi sinyal digital yang dikirim ke mikroprosesor,setelah perhitungan mikroprosesor dan output pemrosesan sinyal digital, setelah konversi DA ke sirkuit kontrol arus, dikonversi menjadi output sinyal arus analog 4 ~ 20mA.
Fitur Produkdari pemancar tekanan diferensial kapasitif:
1.Transmitter mengadopsi desain struktur baja tahan karat, struktur kompak dan pemasangan yang mudah.
2Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan dapat diandalkan.
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari pemancar tekanan diferensial kapasitif:
1. Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
3Pengukuran tekanan untuk pipa dan ruang tungku.
Jangkauan:
| Output |
Output analog: dua ¢wire 4-20mADC |
| Output digital: dua kabel 4-20mADC dan sinyal digital variabel yang tumpang tindih sesuai dengan HART |
| Sumber daya listrik |
tegangan pasokan 12,5-45VDC |
| Batas beban |
Rmax dalam loop ditentukan oleh tegangan pasokan, lihat gambar di bawah ini. |
| Jarak komunikasi |
Max. 1,5 km, komunikasi multi-alamat dapat menghubungkan 15 pemancar pintar Max. |
| Tampilan |
4 tampilan digital, 5 digit tampilan LCD, tipe pointer. |
| Buktinya tahan ledakan |
ExiaIICT5; jenis penekan ledakan |
| Zero offset |
Dapat transfer positif atau transfer negatif, tetapi tidak dapat melampaui nilai maksimum |
| Suhu |
Suhu lingkungan -40-85°C(Ketika memilih LCD: -20-70°C) |
| Suhu rata-rata |
-40 ∼ 104°C |
| Tekanan statis dan tekanan berlebihan sisi tunggal |
3.45KPa ((tekanan absolut) ∙31.2MPa ((tekanan gauge) |
| Kelembaban relatif |
5 ∼ 98%RH |
| Waktu berjalan |
kurang dari 5 detik. |
| Perubahan kapasitas |
Kurang dari 0,16 cm3 |
| Pengaturan Kelembaban |
0.20 ¢ 25 detik |
| Gangguan alarm |
Jika terjadi kerusakan, fungsi diagnostik otomatis akan keluar 3,9 atau 21,0mA |
| Perlindungan konfigurasi |
Untuk menghindari data dimodifikasi acak, dapat memanfaatkan perangkat lunak atau melindungi switch kunci data catatan |
Prinsip Kerjadari pemancar tekanan diferensial kapasitif:
Seperti yang ditunjukkan dalam prinsip kerja, tekanan luar atau tekanan diferensial akan menyebabkan beberapa perubahan dalam nilai kapasitansi sensor.akan berubah menjadi sinyal frekuensi, yang dikirim ke mikroprosesor.
perhitungan oleh mikroprosesor, sinyal kontrol saat ini akan keluar ke sirkuit kontrol saat ini, dikonversi menjadi analog arus 4-20mA
Sementara itu, mikroprosesor bertanggung jawab atas tindakan interaktif dan lainnya (tampilan dan pengaturan).Port komunikasi yang digunakan untuk komunikasi digital membutuhkan port khusus perusahaan kami. HART modul akan mewujudkan pemancar komunikasi HART.
Cara Pengukurandari pemancar tekanan diferensial kapasitif:
Pengukuran tingkat cairan:
Dalam pengukuran aliran fluida, keran tekanan harus dibocorkan di sisi saluran proses untuk menghindari sedimen dari kotoran.pemancar harus dipasang di samping atau di bawah keran tekanan, untuk mencegah gelembung udara keluar ke saluran proses.
FQA:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
