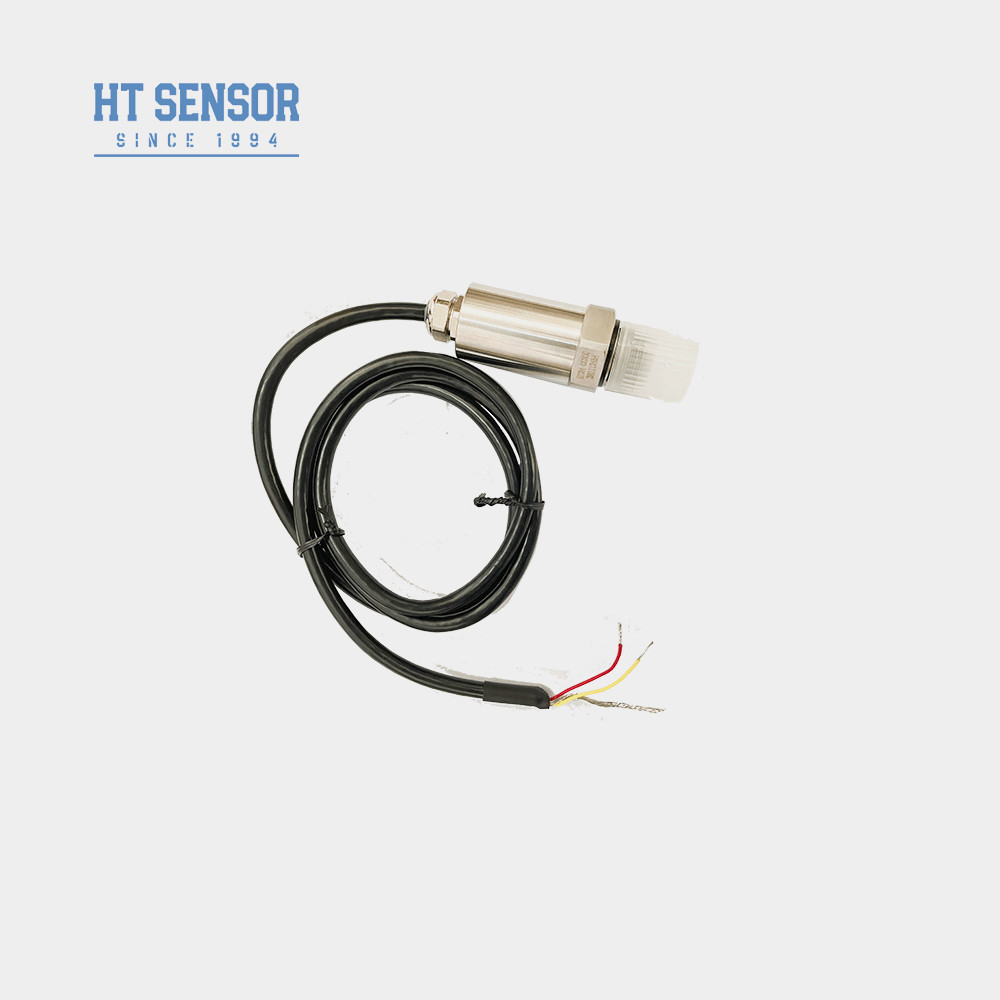

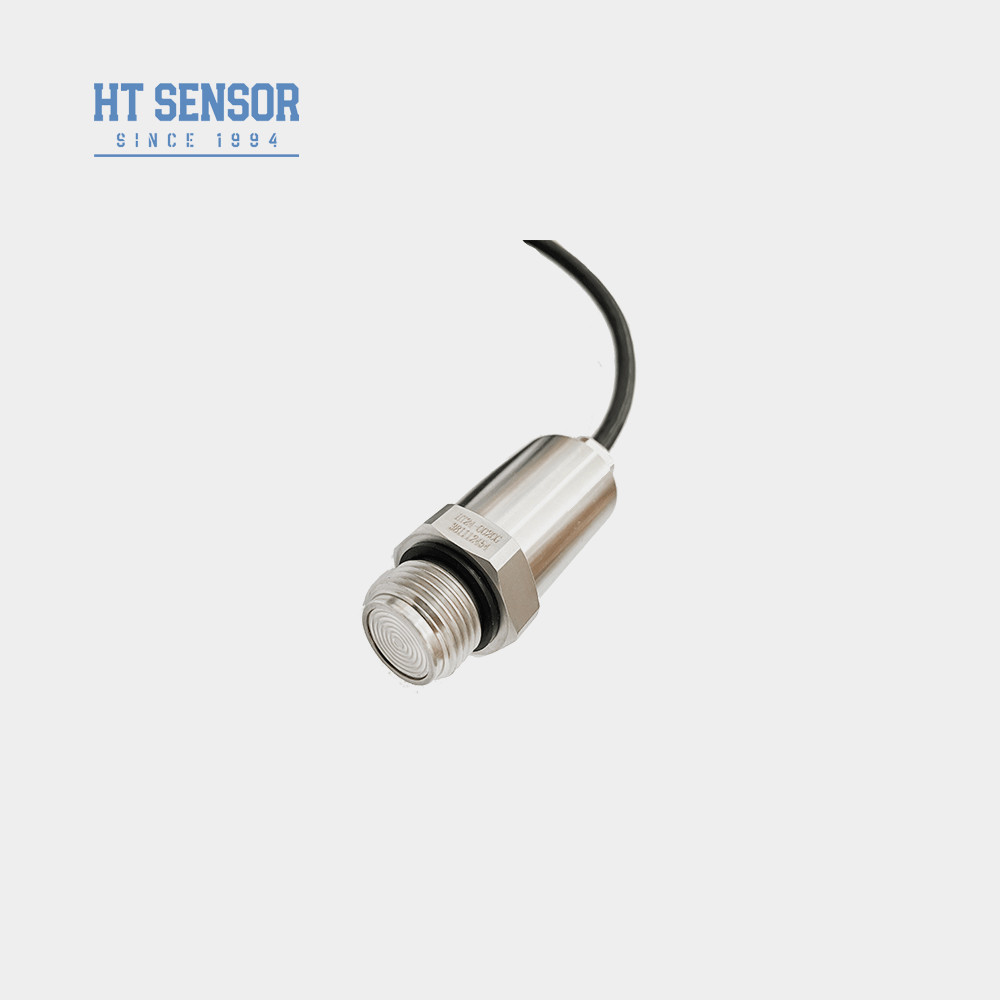

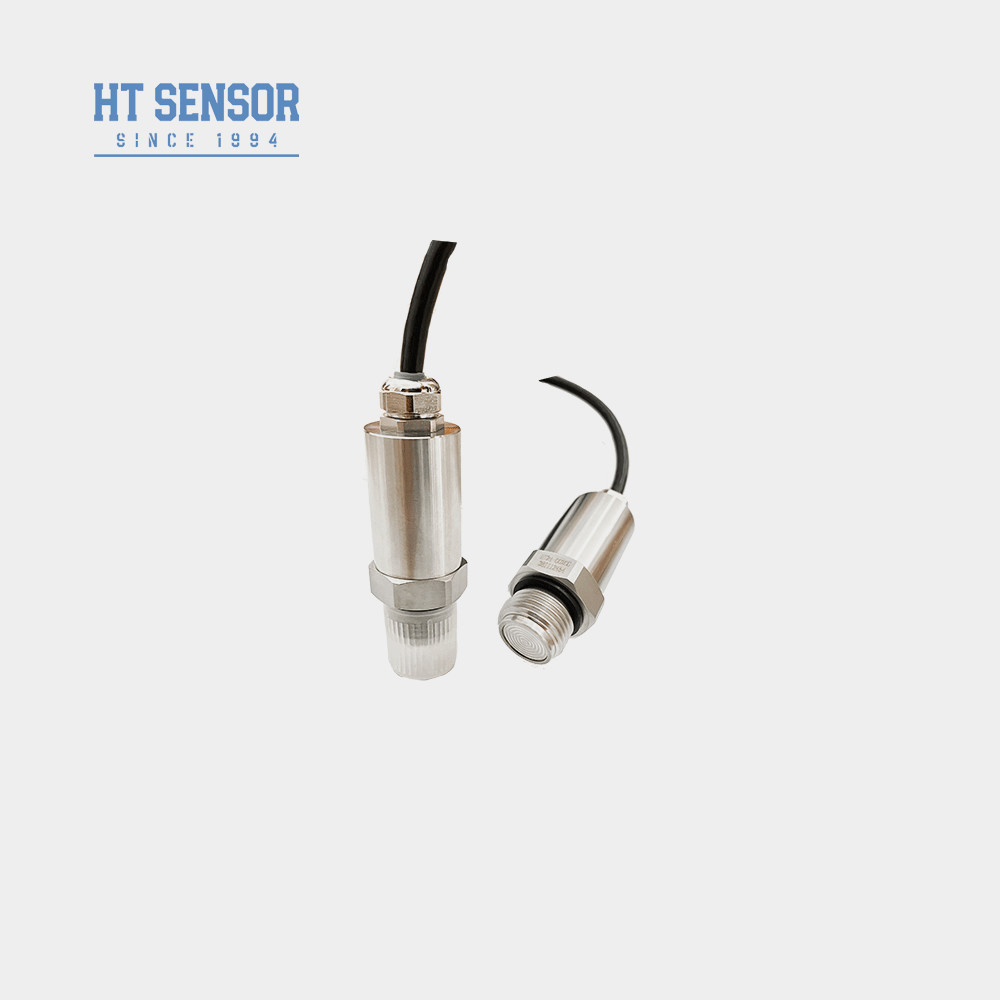

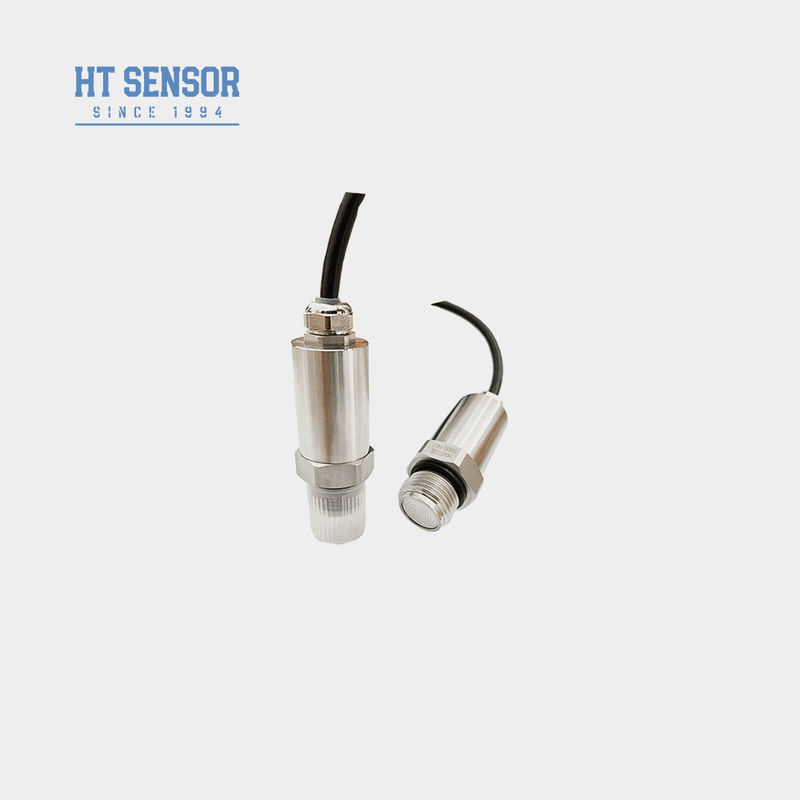

BPHT24 Flush Diaphragm Pressure Transducer Stainless Steel Pressure Sensor 4-20mA
Product Details
| Nomor model.: | BPHT24 | Jangkauan: | 0-10kpa ~ 35Mpa |
|---|---|---|---|
| Kekuatan: | 24VDC | Output: | 4-20mA /0-10VDC dan sebagainya |
| Benang: | G1/2 1/2NPT dan sebagainya | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Jenis: | Sensor pemancar tekanan diafragma siram | Media pengukur: | Cairan, gas, lem minuman dan sebagainya |
| Menyoroti |
BPHT24 Flush Diaphragm Pressure Transducer,Transduser tekanan diafragma 4-20mA,Sensor tekanan baja tahan karat 4-20mA |
||
Product Description
4-20mA BPHT24 Pressure Transmitter Sensor dengan Struktur Baja Berkualitas
BPHT24 Pressure Transmitter
Pengenalan tekanan diafragma flush Transmitter sensor:
BPHT24 flush diafragma tekanan pemancarsensorDengan desain berujung dan struktur film datar, pemancar tekanan menawarkan instalasi yang mudah dan kemampuan deteksi tekanan yang tepat.Ini biasanya digunakan dalam sistem otomatisasi untuk mengubah sinyal tekanan menjadi output listrik, memungkinkan kontrol dan pemantauan yang efektif.
Fitur Produkdari sensor transmisi tekanan diafragma flush:
1. Berbagai pilihan antarmuka tekanan
2. Dirancang untuk aplikasi higienis untuk mencegah skala menengah
3. Keakuratan tinggi dengan struktur stainless steel sepenuhnya
4Mudah dibersihkan.
Aplikasidari sensor transmisi tekanan diafragma flush:
- Produk ini dirancang untuk mengukur gas dan cairan yang tidak korosif menggunakan bahan 316L.
- Hal ini sangat cocok untuk aplikasi dalam perlindungan lingkungan dan industri kimia.
- Produk ini juga banyak digunakan di industri pelayaran dan penerbangan karena keandalan dan akurasi yang tinggi.
- Selain itu, pemancar tekanan ini sangat cocok untuk digunakan di industri kedokteran, biofarmasi, dan kebersihan makanan di mana presisi dan kebersihan sangat penting.
| Parameter Kinerjadari sensor transmisi tekanan diafragma flush | |
| Jangkauan pengukuran | 0~35Kpa...~20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,15kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Desain Konstruksidari sensor tekanan diafragma flush | |

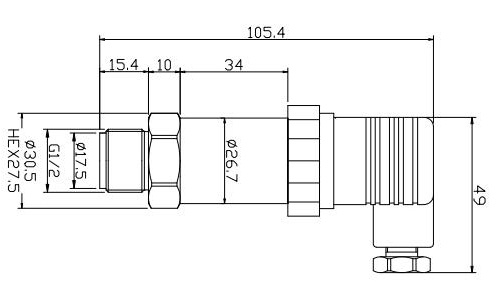

| Dimensi | |
| Tips pemesanan |
- Harap pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk sebelum memilih.
- Perhatikan bahwa produk tahan ledakan tidak dilengkapi dengan kepala tampilan digital saat memesan.
- Saat memesan pemancar dengan kepala layar LCD atau LED, pastikan bahwa catu daya tidak kurang dari 20VDC.
- Untuk operasi yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di lapangan dan memastikan pemasangan produk dan catu daya yang tepat.
- Kisaran suhu operasi nominal dari O-ring karet fluor adalah -20°C sampai 250°C. Jika suhu operasi di bawah -20°C, silakan pilih O-ring EPDM.
- Panjang kabel default adalah 1,5 m, dan ada tiga bahan kabel untuk dipilih.Jika Anda membutuhkan bahan kabel yang berbeda, tolong jelaskan dalam urutan.
- Jika ada persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, atau gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanandari sensor tekanan diafragma flush | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| T | Transmitter Tekanan tahan suhu tinggi | |||||||
| Jangkauan pengukuran | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
T1: Apakah Anda perusahaan manufaktur?
A1: Ya, kami adalah perusahaan manufaktur dengan pengalaman lebih dari 29 tahun.
Q2: Produk yang disesuaikan
A2: Kami menawarkan layanan OEM dan Desain Khusus untuk memenuhi kebutuhan spesifik Anda.
Q3: Jaminan Kualitas
A3: Produk kami dilengkapi dengan garansi terbatas 12 sampai 18 bulan dari tanggal pengiriman ke pembeli asli.Kami menyediakan penggantian gratis atau perbaikan produk yang cacat dalam masa garansi iniHarap dicatat bahwa garansi ini tidak mencakup unit yang telah dimodifikasi, disalahgunakan, atau diabaikan.
P4: Pengiriman dan Pengemasan
A4: Kami biasanya mengirimkan produk kami menggunakan layanan ekspres internasional seperti UPS, FedEx, DHL, dan INT. Pengiriman barang dibayar terlebih dahulu, tetapi kami juga dapat menggunakan akun pengiriman Anda untuk pengumpulan.Produk kami dikemas sesuai dengan persyaratan pengemasan ekspor standar dan termasuk sertifikasi inspeksi.
Q5: Hubungi Kami
A5: Tim penjualan kami siap membantu Anda dengan pertanyaan teknis atau bisnis. Anda dapat meninggalkan pesan kepada kami atau klik opsi Layanan Online untuk menghubungi kami.
