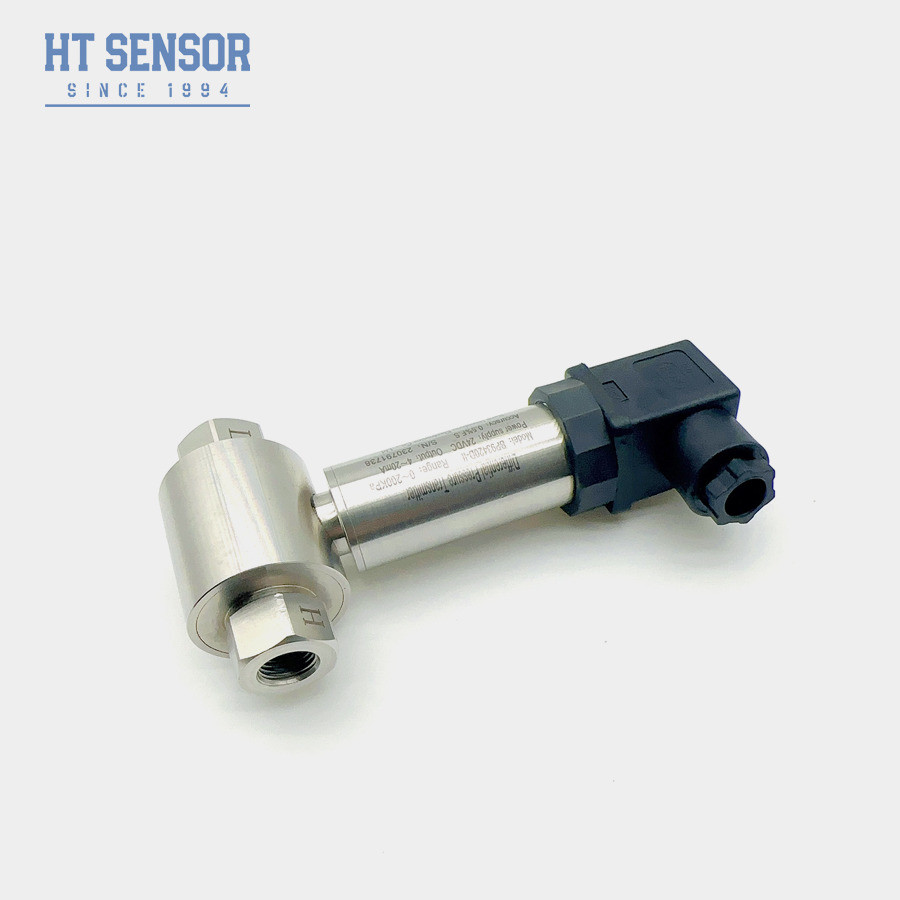

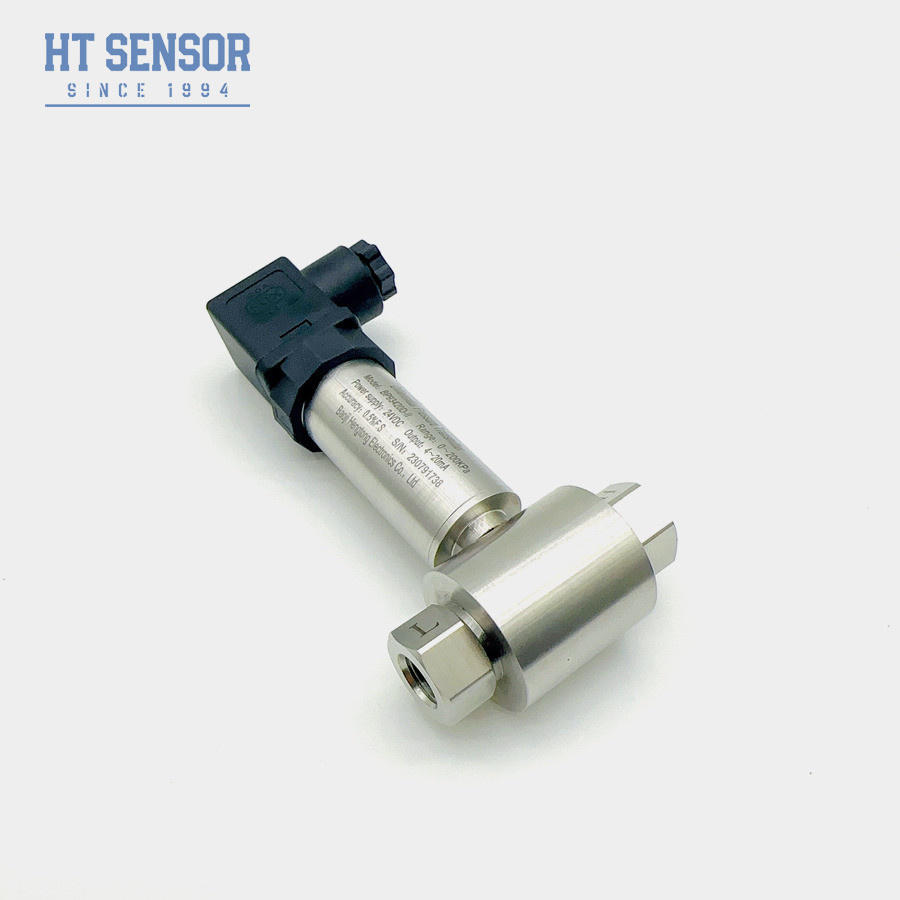

BP93420D-II Sensor Transmitter Tekanan Diferensial
Product Details
| Model: | BP93420D-II | Jangkauan: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| Kekuatan: | 5VDC/24VDC | Keluaran: | 0.5-4.5V 4-20mA RS485 DAN seterusnya |
| Bahan: | Baja Tahan Karat | Benang: | G1/4 jantan dan betina dan seterusnya |
| Jenis tekanan: | Tekanan diferensial | Kelas Perlindungan: | IP65 |
| Suhu kerja: | 0-60℃ | Konektor: | DIN atau OEM BESAR |
| Menyoroti |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
BP93420D-II Sensor Transmitter Tekanan Diferensial Untuk Tekanan Diferensial Dalam Cairan
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
BP93420DII sensor tekanan diferensial adalah perangkat sensor yang digunakan untuk mengukur tekanan diferensial dalam cairan.Hal ini dapat mengukur perbedaan tekanan antara dua titik yang berbeda dan sering digunakan untuk memantau tingkat dalam pipaSensor tekanan diferensial banyak digunakan dalam sistem kontrol industri, sistem HVAC dan aplikasi pengukuran tingkat cairan.
Secara keseluruhan, sensor tekanan diferensial sangat diperlukan dalam berbagai aplikasi industri dan komersial, menyediakan data penting untuk mengontrol aliran cairan, menjaga kualitas udara,dan mengelola tingkat cairFleksibilitas dan keandalan mereka membuat mereka komponen penting dalam banyak sistem di mana perbedaan tekanan yang tepat perlu diukur dan dipantau.
Fitur Produkdari pemancar tekanan diferensial:
- Transmitter memiliki desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
- Ini mengalami kompensasi suhu yang ketat dan skrining penuaan, memastikan kinerja yang stabil dan andal
- Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari pemancar tekanan diferensial:
- Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
- Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerjadari pemancar tekanan diferensial | |
|---|---|
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Tips pemesanandari pemancar tekanan diferensial |
1Saat memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian-bagian yang bersentuhan dengan produk.
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Panduan pesanandari pemancar tekanan diferensial | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
