BP93420I Stainless Steel Pressure Transmitter Sensor Transducer 0,5 - 4,5VDC
Product Details
| Nomor model.: | BP93420-I | Kekuatan: | 5VDC /24VDC |
|---|---|---|---|
| Output: | 0.5-4.5VDC /4-20mA /0-10VDC dan sebagainya | Stabilitas jangka panjang: | +-0.15%F.S/Tahun (jenis) |
| Bahan Perumahan: | 316L. atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Merek dagang: | sensor HT | kabel: | Tanpa |
| Tingkat akurasi: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Rentang Tekanan: | -100kpa~0a...100MPa |
| Menyoroti |
316L Stainless Steel Tekanan Sensor,Transduser tekanan baja tahan karat 4,5VDC |
||
Product Description

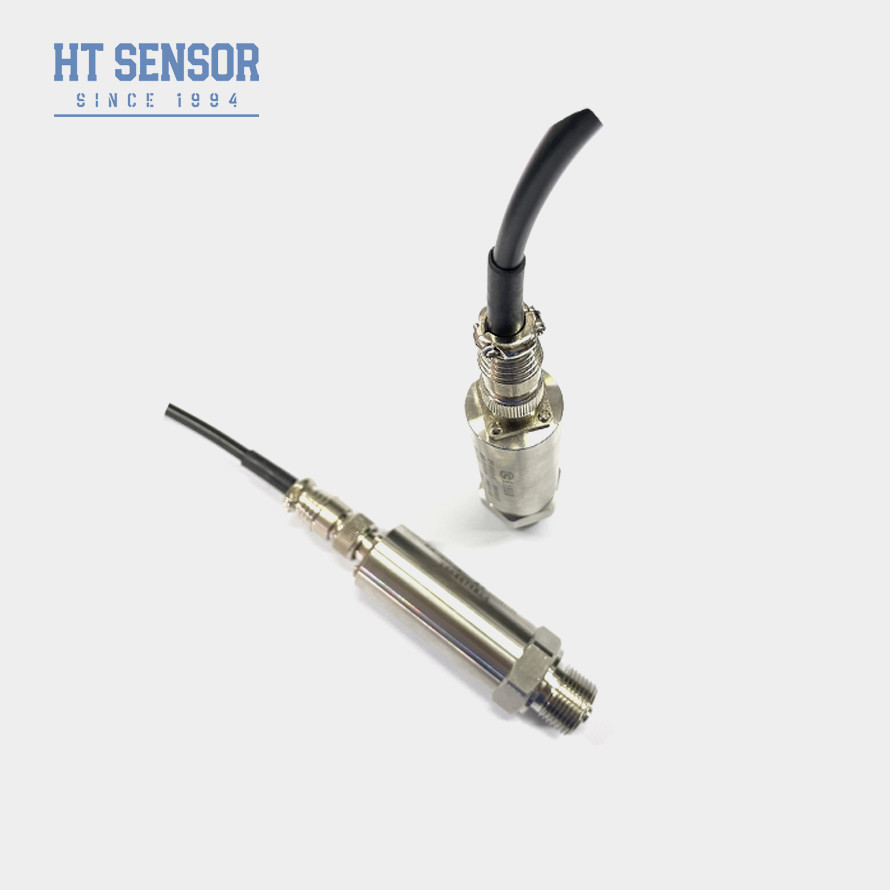

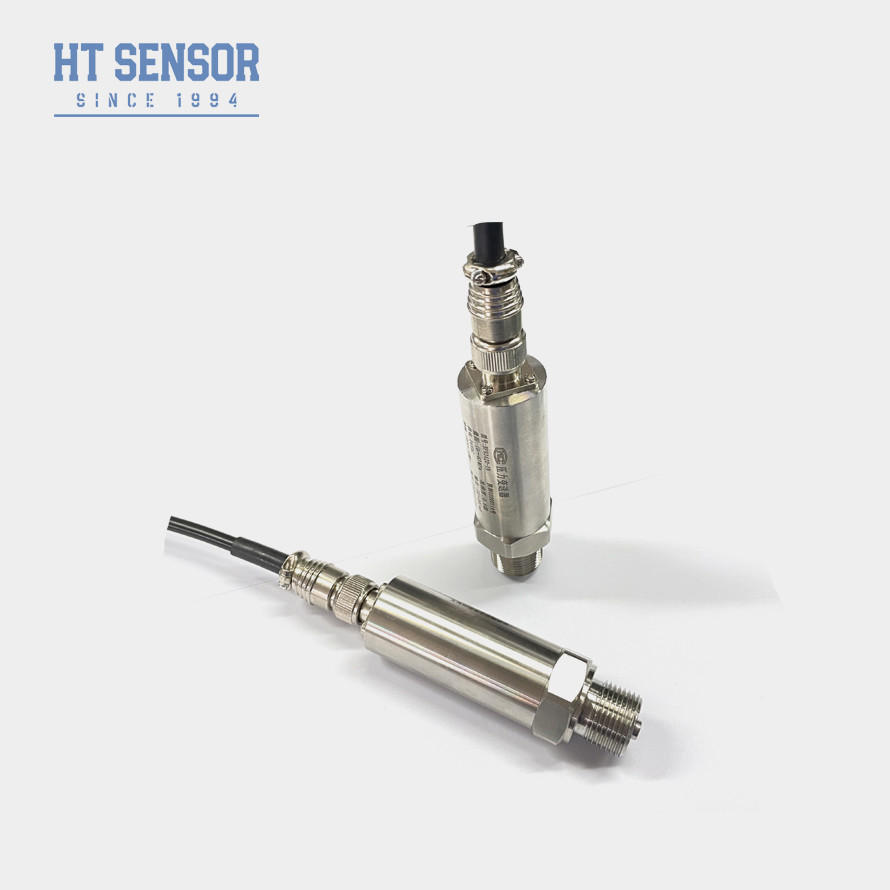

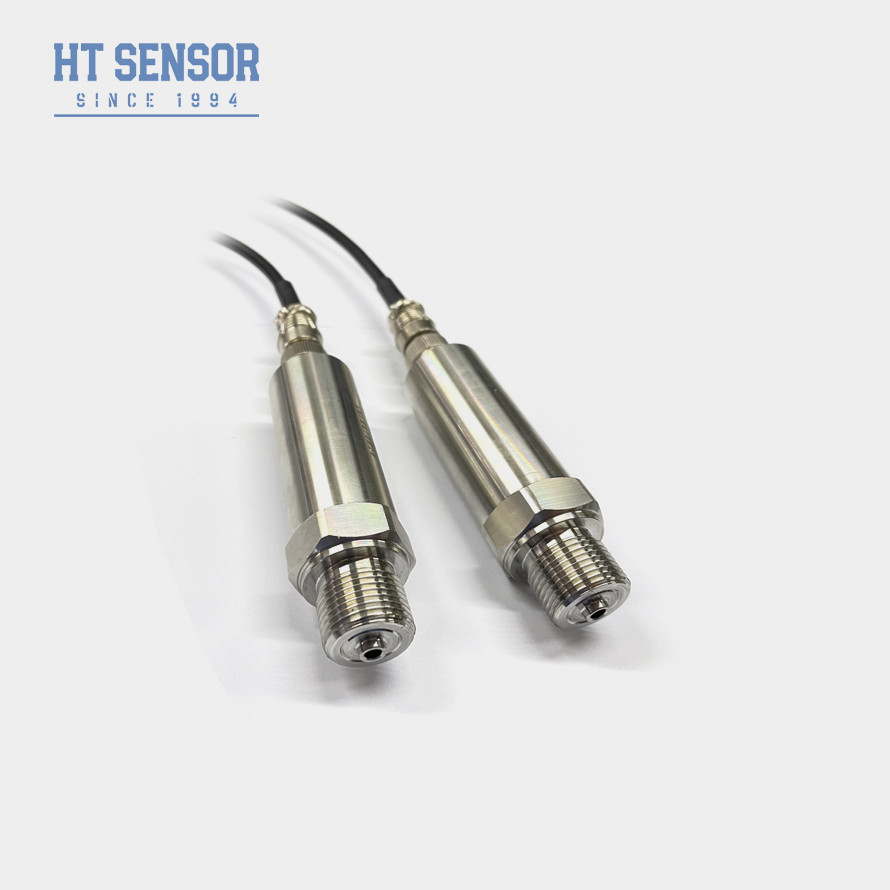

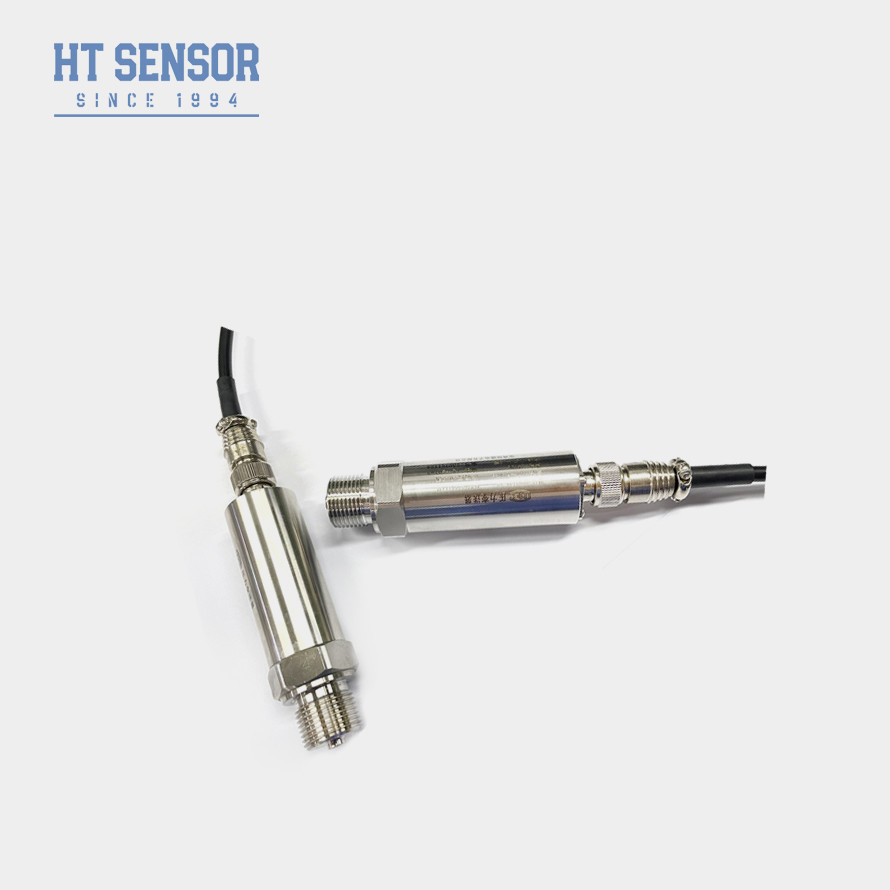

BP93420I Stainless steel Pressure Transmitter Sensor Transducer 0,5-4,5VDC
BP93420I Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
BP93420I sensor pemancar tekanan menggunakan seri HT difusi chip silikon sebagai elemen pengukuran sinyal utama. Tekanan dikirim ke chip melalui diafragma dan minyak silikon,dan chip output sinyal mv setelah merasakan tekanan, dan kemudian mengubahnya ke output sinyal listrik standar yang tersedia seperti 4-20mA melalui PCB, sehingga mendapatkan perubahan nilai tekanan melalui perubahan arus.Banyak digunakan di berbagai industri.
| Parameter kinerja sensor pemancar tekanan | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Fitur Produkdari sensor pemancar tekanan:
- Transmitter tekanan memiliki rentang pengukuran yang luas, struktur baja tahan karat yang tahan lama, dan berbagai pilihan antarmuka tekanan untuk mengakomodasi kebutuhan aplikasi yang berbeda.
- Desainnya yang kompak dan ringan memungkinkan pemasangan dan integrasi yang mudah ke lingkungan terbatas ruang.
- Dengan presisi tinggi dan struktur semua stainless steel, pemancar tekanan ini memastikan pengukuran tekanan yang akurat dan dapat diandalkan.
Aplikasidari sensor pemancar tekanan:
1Transmitter tekanan dirancang untuk pengukuran gas dan cairan yang tepat yang kompatibel dengan stainless steel dan terbuat dari stainless steel 316L untuk peningkatan daya tahan dan keandalan.
2Hal ini banyak digunakan dalam industri Marinir dan aerospace, di mana pengukuran tekanan yang akurat sangat penting untuk keselamatan dan kinerja.
3Selain Angkatan Laut dan penerbangan, pemancar tekanan ini juga banyak digunakan dalam berbagai proses industri, termasuk minyak bumi, kimia, metalurgi,pembangkit listrik dan hidrologi.
4Hal ini juga umum digunakan dalam sistem kontrol hidrolik dan pneumatik untuk memberikan sensing tekanan yang akurat untuk operasi sistem yang efisien.
| Tip pemesanan sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya di darat dengan handal.
4. Tidak ada kabel secara default. Jika perlu, Anda dapat berkomunikasi di muka. Ada tiga jenis bahan untuk dipilih. Jika Anda membutuhkan bahan kabel yang berbeda, Anda dapat memilih kabel yang berbeda.Tolong jelaskan dalam formulir pesanan.
5Dalam kasus persyaratan khusus seperti getaran kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan sensor pemancar tekanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli. Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
