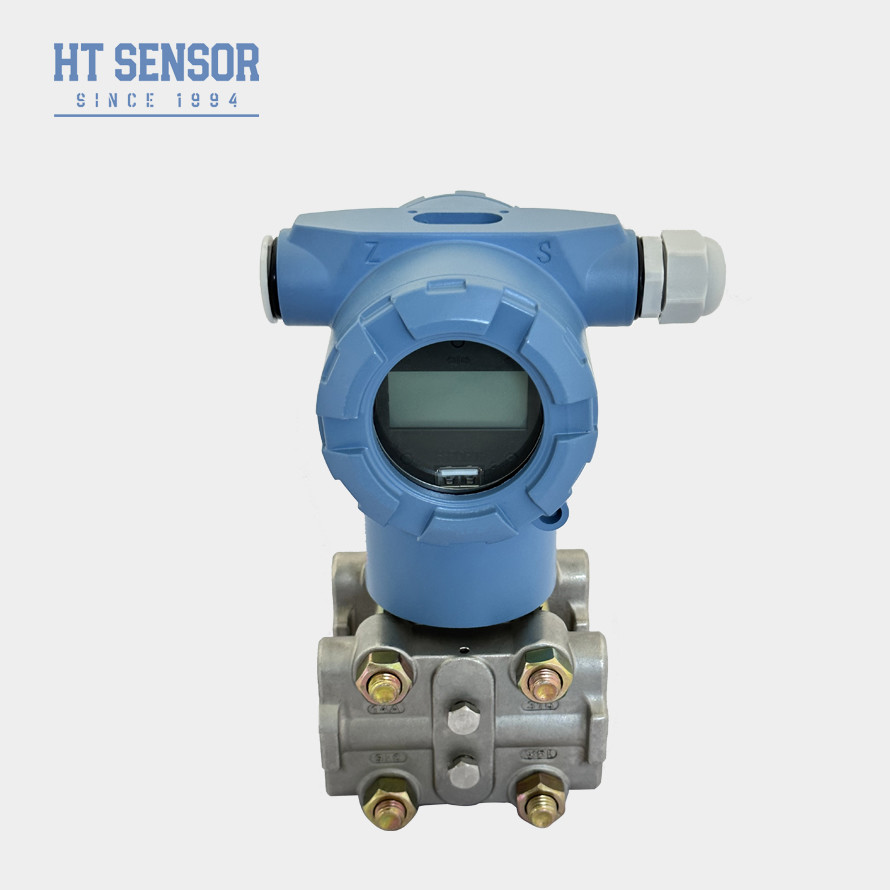

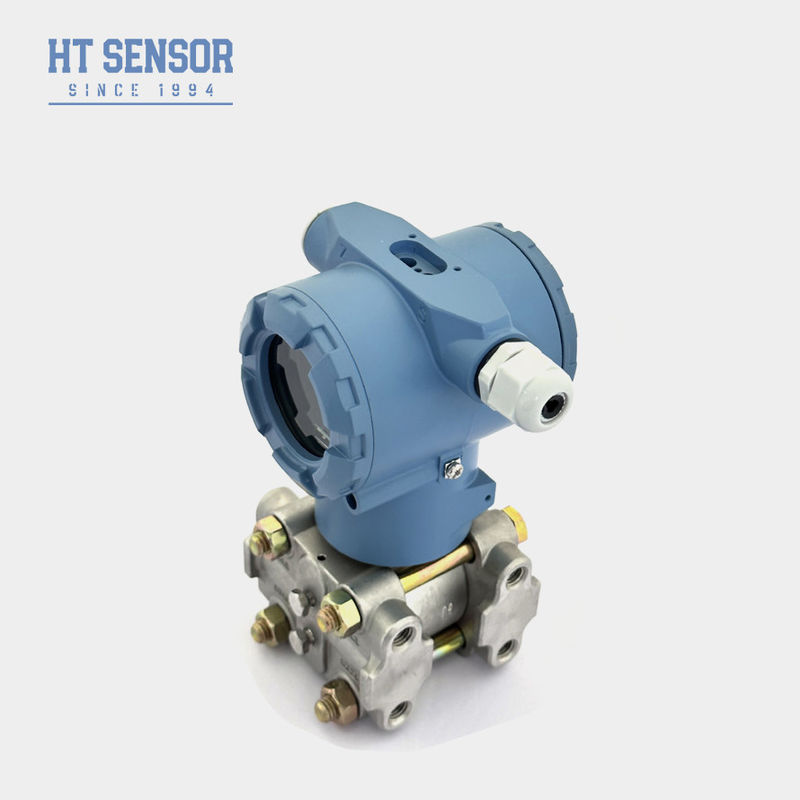

4-20mA Dengan HART Transmitter Tekanan Diferensial Sensor Tingkat Indikator Kapasitif Transduser
Product Details
| Model NO.: | HT3351 | Sumber daya listrik: | 15 ~ 42VDC |
|---|---|---|---|
| Berat badan: | 3.6kg | Stabilitas: | +-0,2% F.S/Tahun |
| Jenis tekanan: | Tekanan diferensial | Spesifikasi: | 500pa~2000kpa |
| Jenis: | Sensor tekanan diferensial kapasitif | Media pengukur: | Gas dan cair |
| Tingkat akurasi: | 0,1% | Peringkat IP: | IP65 |
| Menyoroti |
Transmitter tekanan diferensial 20mA,Transduser tekanan diferensial,Sensor Indikator Kapasitif Transmitter Tekanan Diferensial |
||
Product Description
Pengenalan pemancar tekanan diferensial kapasitif:
HT3351 pemancar sensor tekanan diferensial kapasitif, perbedaan tekanan atau perbedaan tekanan untuk mengubah nilai kapasitansi sensor,sinyal analog yang dihasilkan melalui konversi AD, ke dalam sinyal digital yang dikirim ke mikroprosesor.Setelah perhitungan dan pemrosesan mikroprosesor,sinyal digital output dikirim ke sirkuit kontrol saat ini setelah konversi digital ke analog, dan dikonversi menjadi output sinyal arus analog 4 ~ 20mA.
Fitur Produkdari pemancar tekanan diferensial kapasitif:
1Transmitter mengadopsi desain struktur stainless steel, struktur kompak, mudah dipasang.
2. Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan dapat diandalkan.
3. Antarmuka listrik dapat memilih plug-in atau terhubung langsung.
Aplikasidari pemancar tekanan diferensial kapasitif:
1. Cocok untuk pengukuran tekanan diferensial dari berbagai gas atau cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
2. Pengukuran tekanan pipa dan ruang.
Jangkauan:
| Output | Output analog: dua ¢wire 4-20mADC |
| Output digital: dua kabel 4-20mADC dan sinyal digital variabel yang tumpang tindih sesuai dengan HART | |
| Sumber daya listrik | tegangan pasokan 12,5-45VDC |
| Batas beban | Rmax dalam loop ditentukan oleh tegangan pasokan, lihat gambar di bawah ini. |
| Jarak komunikasi | Max. 1,5 km, komunikasi multi-alamat dapat menghubungkan 15 pemancar pintar Max. |
| Tampilan | 4 tampilan digital, 5 digit tampilan LCD, tipe pointer. |
| Buktinya tahan ledakan | ExiaIICT5; jenis penekan ledakan |
| Zero offset | Dapat transfer positif atau transfer negatif, tetapi tidak dapat melampaui nilai maksimum |
| Suhu | Suhu lingkungan -40-85°C(Ketika memilih LCD: -20-70°C) |
| Suhu rata-rata | -40 ∼ 104°C |
| Tekanan statis dan tekanan berlebihan sisi tunggal | 3.45KPa ((tekanan absolut) ∙31.2MPa ((tekanan gauge) |
| Kelembaban relatif | 5 ∼ 98%RH |
| Waktu berjalan | kurang dari 5 detik. |
| Perubahan kapasitas | Kurang dari 0,16 cm3 |
| Pengaturan Kelembaban | 0.20 ¢ 25 detik |
| Gangguan alarm | Jika terjadi kerusakan, fungsi diagnostik otomatis akan keluar 3,9 atau 21,0mA |
| Perlindungan konfigurasi | Untuk menghindari data dimodifikasi acak, dapat memanfaatkan perangkat lunak atau melindungi switch kunci data catatan |
Prinsip Kerjadari pemancar tekanan diferensial kapasitif:
Seperti yang ditunjukkan dalam prinsip kerja, tekanan eksternal atau perbedaan tekanan akan menyebabkan perubahan tertentu dalam nilai kapasitansi sensor.itu dikonversi menjadi sinyal frekuensi dan dikirim ke mikroprosesorSetelah perhitungan mikroprosesor, sinyal kontrol arus keluar ke sirkuit kontrol arus dan dikonversi menjadi arus analog 4-20mA.mikroprosesor bertanggung jawab untuk interaksi dan tindakan lainnya (tampilan dan pengaturan). Port komunikasi untuk komunikasi digital membutuhkan port khusus perusahaan kami. Modul HART akan menerapkan pemancar komunikasi HART.
Cara Pengukurandari pemancar tekanan diferensial kapasitif:
Pengukuran tingkat cairan:
Dalam pengukuran aliran fluida, keran tekanan harus dibocorkan di sisi saluran proses untuk menghindari sedimen dari kotoran.pemancar harus dipasang di samping atau di bawah keran tekanan, untuk mencegah gelembung udara keluar ke saluran proses.
