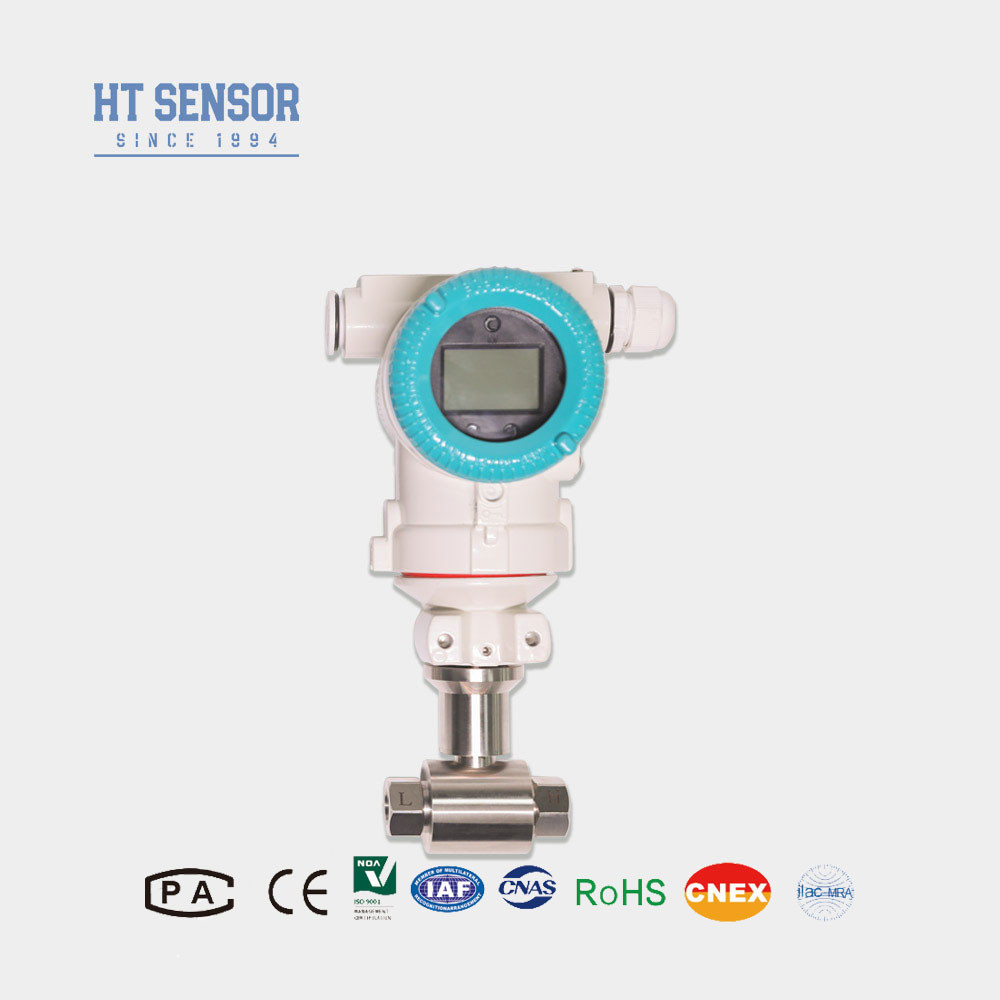

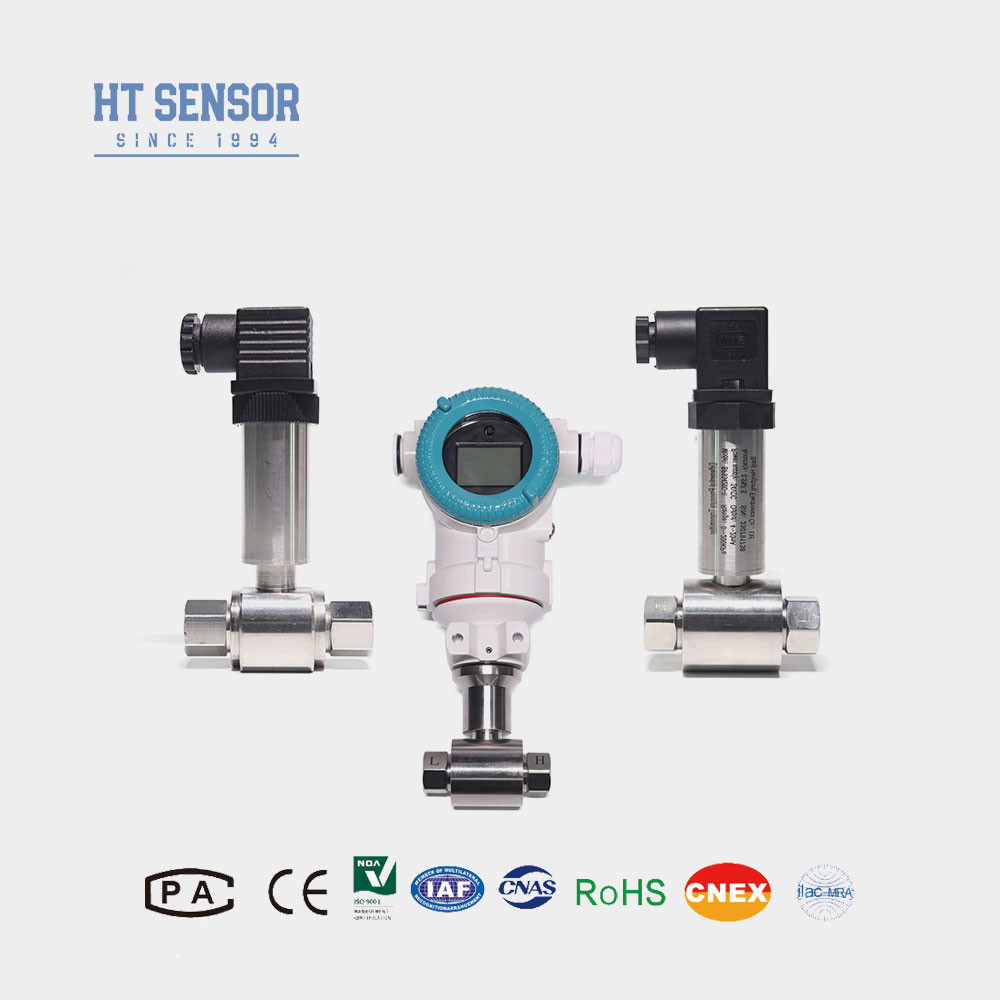

Pemancar Tekanan Diferensial Cairan Sensor HT Sensor Baja Tahan Karat Dengan Pemancar DIN
Product Details
| modle: | BP93420D-III | Jangkauan: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Kekuatan: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA DAN seterusnya |
| Bahan: | Baja tahan karat | Benang: | OEM pria dan wanita |
| Jenis tekanan: | Tekanan diferensial | Kelas perlindungan: | IP65 |
| Suhu Kerja: | -10-70 ℃ | Konektor: | DIN Besar atau OEM |
| Menyoroti |
Transmitter tekanan diferensial cair DIN,Transmitter tekanan diferensial cair stainless steel |
||
Product Description
Pemancar Tekanan Diferensial Cairan Sensor HT Sensor Baja Tahan Karat Dengan DIN
BP93420DII Diferensial Pressureransmitter
Pengantar pemancar tekanan diferensial:
Pemancar tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon yang didifusikan. Ketika perbedaan tekanan media yang diukur terletak pada diafragma bergelombang di kedua sisi sensor, sinyal yang dikeluarkan oleh jembatan Wheatstone dari chip sensor memiliki hubungan linier yang baik dengan perbedaan tekanan, dan perbedaan tekanan dapat diukur secara akurat. Sangat cocok untuk pengukuran perbedaan tekanan berbagai gas dan cairan dalam pipa minyak bumi, kimia, tenaga listrik, hidrologi, dan industri lainnya.
Fitur Produk dari pemancar tekanan diferensial::
- Pemancar mengadopsi desain struktur baja tahan karat, struktur kompak dan mudah dipasang.
- Setelah kompensasi suhu dan penyaringan penuaan yang ketat, untuk memastikan kinerja yang stabil dan andal.
- Antarmuka listrik dapat berupa koneksi eksternal atau langsung.
Aplikasi dari pemancar tekanan diferensial::
- 1. Cocok untuk pengukuran perbedaan tekanan berbagai gas atau cairan dalam pipa di industri minyak bumi, kimia, tenaga listrik, hidrologi, dan industri lainnya.
- 2. Digunakan dalam kontrol proses lapangan industri.
- 3. Pengukuran perbedaan tekanan pipa dan tungku.ers
| Parameter Kinerja dari pemancar tekanan diferensial: | |
|---|---|
| Rentang Pengukuran | 0-10KPa……~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Kelebihan Beban Satu Sisi | ≤3 kali dari rentang terukur |
| Tekanan Statis | Nilai minimum antara 5 kali rentang terukur atau 7 MPa |
| Akurasi @ 25℃ | ±0.25% (Khas) ±0.5% (Maksimum) |
| Keterulangan | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Histeresis | ±0.03% (Typ.) ±0.05%FS (Maks.) |
| Stabilitas Jangka Panjang | ±0.5%F.S/Tahun(≤200KPa) ±0.2%F.S/Tahun(＞200KPa) |
| Hanyutan Suhu Nol | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Hanyutan Suhu Rentang | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Kompensasi Suhu | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Suhu Operasi | -30℃~80℃ |
| Suhu Penyimpanan | -40℃~100℃ |
| Getaran | 10g,55Hz ～ 2kHz |
| Material Perumahan | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Aman secara intrinsik dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat | ~0.45kg |
| Sinyal Keluaran | Tegangan Catu | Jenis Keluaran |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 kabel |
| 0～10/20mA |
3 kabel |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| Tips Pemesanan dari pemancar tekanan diferensial: |
1. Saat memilih produk, harap pastikan bahwa media yang diukur kompatibel dengan bagian yang bersentuhan dengan produk.
2. Untuk memastikan pengoperasian yang andal, disarankan untuk memasang manifold tiga katup antara titik pengukuran dan pemancar, memastikan aplikasi tekanan yang lambat dan seragam ke ruang tekanan positif dan negatif pemancar.
3. Selama pemasangan, disarankan untuk memposisikan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4. Untuk persyaratan khusus seperti getaran kuat, gaya benturan instan, interferensi elektromagnetik yang kuat, atau interferensi frekuensi radio, harap beri tahu perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Panduan Pemesanan dari pemancar tekanan diferensial: | ||||||||
| BP93420XX | Pemancar Tekanan | |||||||
| Kode | Konstruksi Garis Besar | |||||||
| DII | Pemancar Tekanan Diferensial | |||||||
| Rentang Pengukuran | 0-10KPa……~2MPa | |||||||
| Kode | Catu Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Lainnya | |||||||
| Kode | Sinyal Keluaran | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | Lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel Tertutup | |||||||
| B4 | Lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
