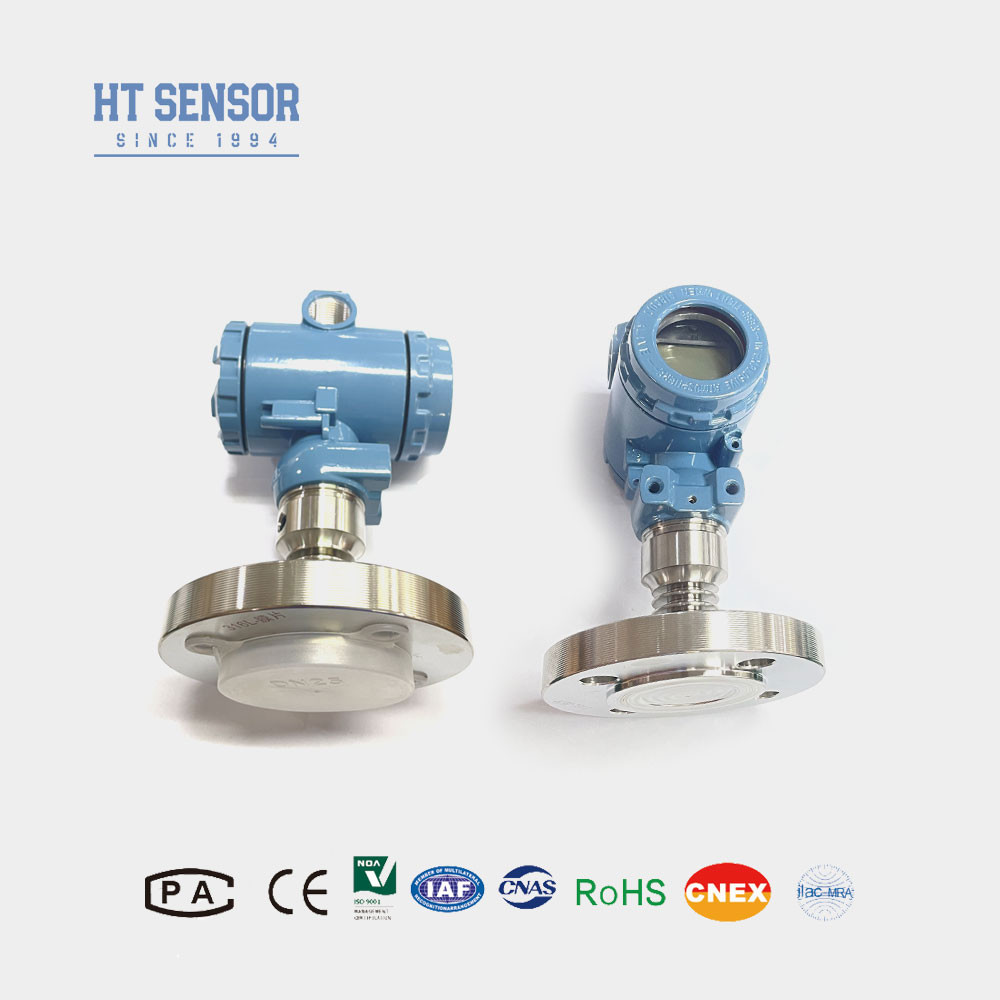

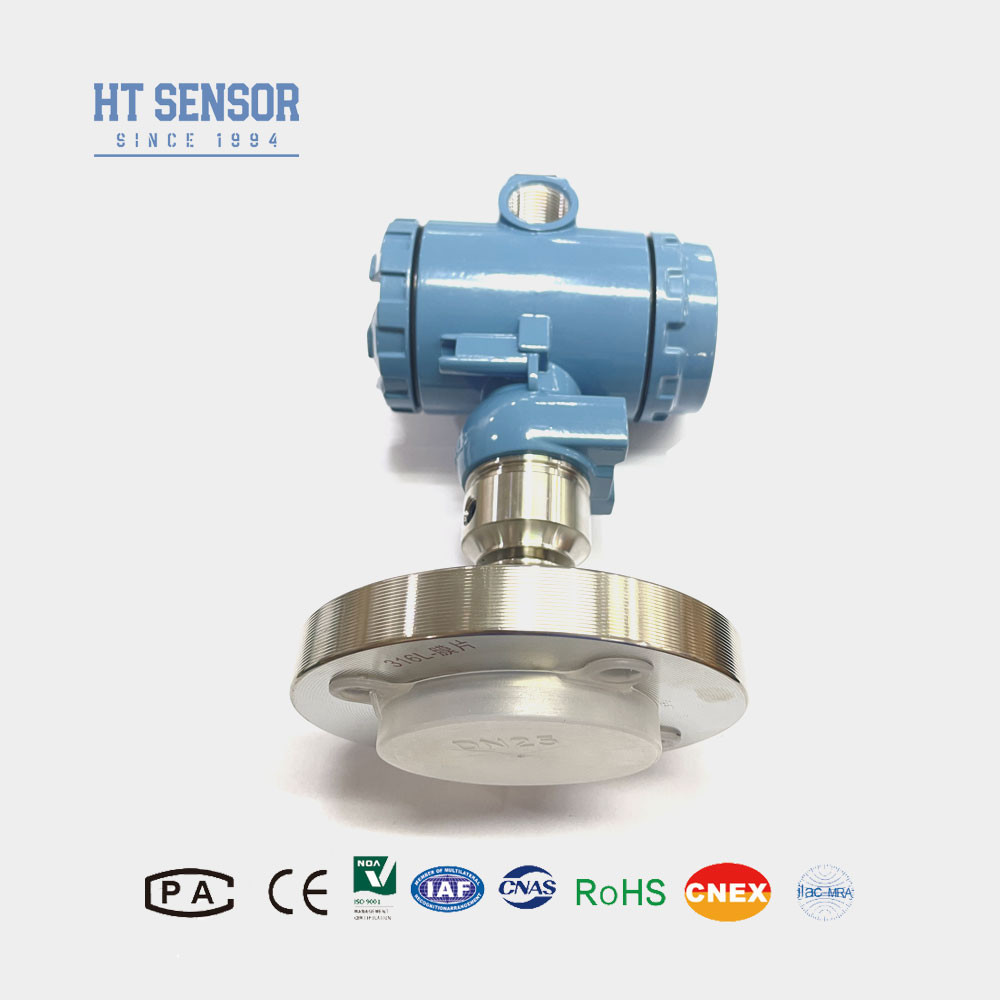

Transmitter Tekanan Industri Flange Suhu Tinggi Dengan Tampilan Untuk Pengendalian Proses Industri

Pengantar dariSensor Tekanan Industri Transmitter:


Transmitter tekanan suhu tinggi BP93420-IIIF menggunakan inti yang diisi minyak dengan film resistif silikon seri HT sebagai elemen pengukuran sinyal.Koneksi prosesnya menampilkan pengelasan langsung dari diafragma isolasi 316L dan flange yang cocok, memastikan pengukuran tekanan yang tepat. heat sink yang disesuaikan dirancang untuk beradaptasi dengan lingkungan suhu tinggi.sirkuit pemrosesan sinyal mengubah sinyal sensor menjadi sinyal output standar (4-20mA).

Fitur produk dariTransmitter Sensor Tekanan Industri:

• 1. rentang pengukuran yang luas khusus, berbagai pilihan antarmuka tekanan
  2. Berbagai pilihan sinyal output
  3. tombol disesuaikan nol dan skala penuh
  4. presisi tinggi, koneksi proses aseptik ganda

Aplikasi dariTransmitter Sensor Tekanan Industri:

• Cocok untuk pengukuran gas dan cairan 316L yang tidak korosif.
• Digunakan untuk pengolahan aseptik di industri medis, biofarmaceutika, kebersihan makanan dan industri lainnya.
• Hal ini digunakan dalam industri kertas dan kimia, serta dalam tingkat limbah dan minuman.

1. 1. Verifikasi kompatibilitas: Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. 2.Diafragma adalah komponen penting, jangan merusak deformasi diafragma.
3. 3. Perlindungan petir: Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya tertanam dengan handal.
4. 4. Opsi kabel: Panjang kabel default adalah nol dan ada tiga bahan kabel untuk dipilih. Bahan kabel dapat polietilena kecuali dinyatakan sebaliknya.Jika dibutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
5. 5Persyaratan khusus: Dalam kasus getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat dan persyaratan khusus lainnya, harap informasikan dan tunjukkan dalam pesanan.

Panduan PemesananSensor Tekanan Industri Transmitter
BP93420XX	Transmitter Tekanan
	Kode	Desain Konstruksi
	IB	Transmitter Tekanan Umum			IX (dalam bahasa Inggris)	Tampilan Pressure Transmitter
	IE	Transmitter Tekanan Penerbangan yang tahan kejut			IIC/III	Industrial General/ Display Pressure Transmitter
	Jika	Transmitter tekanan tahan kelembaban			IIE/IIIE	Transmitter Tekanan Umum/Tampilan
	IN	Air conditioning khusus pemancar tekanan
	IC	Transmitter tekanan suhu tinggi
	IQ/IQT	Diafragma besar / Transmitter tekanan suhu tinggi
		Jangkauan pengukuran	-100kPa... 0kPa ~ 35kPa... 3.5MPa
		(0-X) Kpa atau MPa	X: Menunjukkan rentang pengukuran yang sebenarnya
			Kode	Sumber Daya
			D1	24VDC
			D2	5VDC
			D3	lainnya
				Kode	Sinyal output
				S1	4 ~ 20mADC	S5	0 ~ 20mADC
				S2	1 ~ 5VDC	S6	0 ~ 10VDC
				S3	0 ~ 5VDC	S7	0.5~4.5VDC
				S4	0 ~ 10mADC
					Kode	Koneksi Tekanan
					J1	M20×1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	lainnya
						Kode	Koneksi Listrik
						B1	Hirschmann
						B2	PG7 Plug
						B3	Output Kabel yang Disegel
						B4	2088 Casing industri
						B5	2088 Casing industri dengan tampilan
						B6	lainnya
							Kode	Jenis Tekanan
							G	Tekanan pengukur
							A	Tekanan mutlak
							S	Tekanan referensi tertutup
