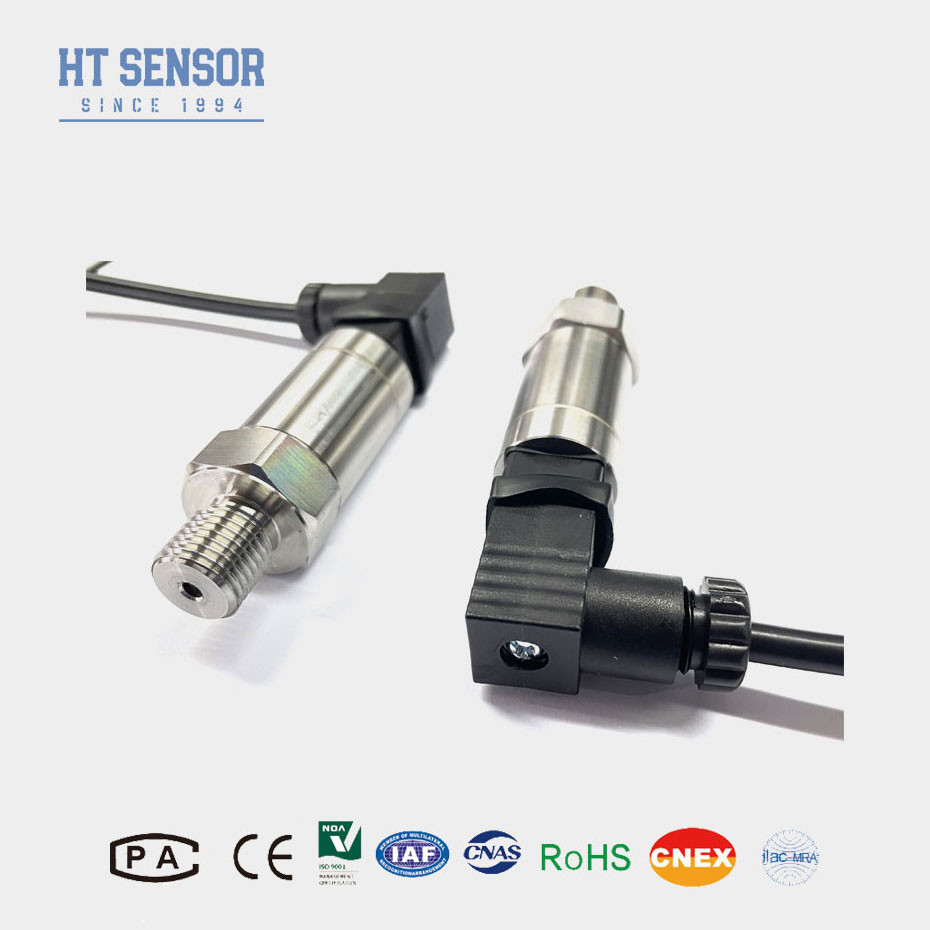

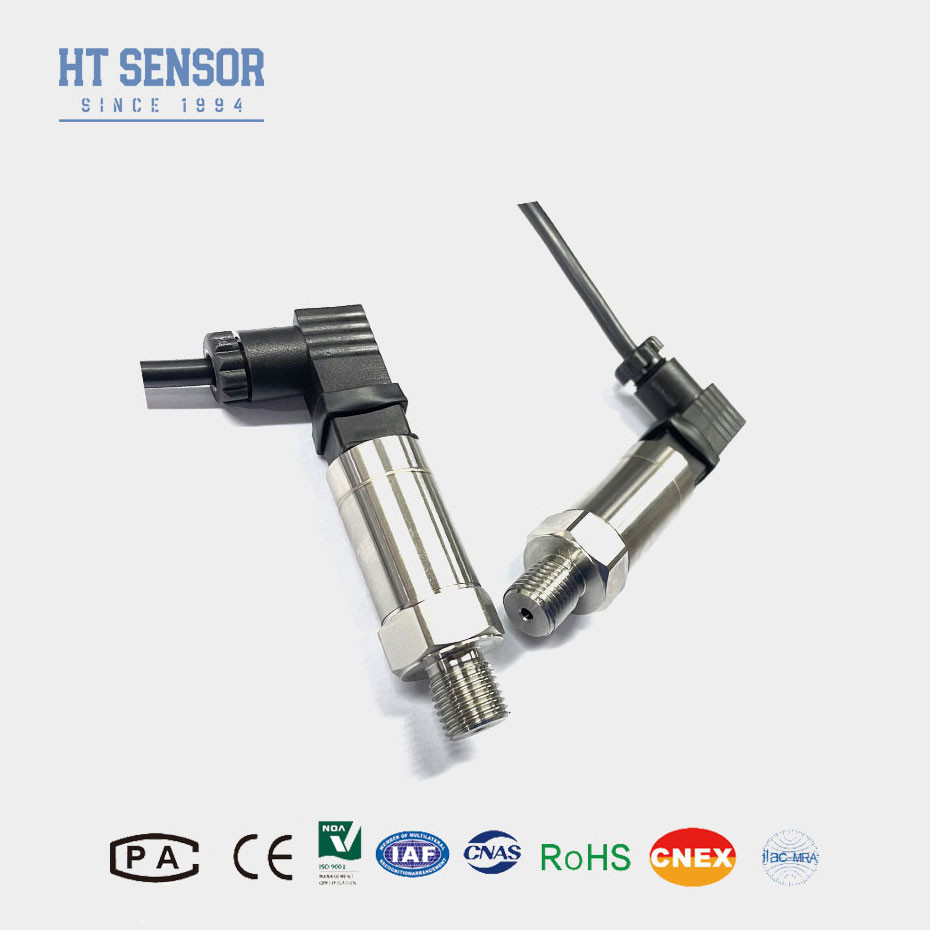

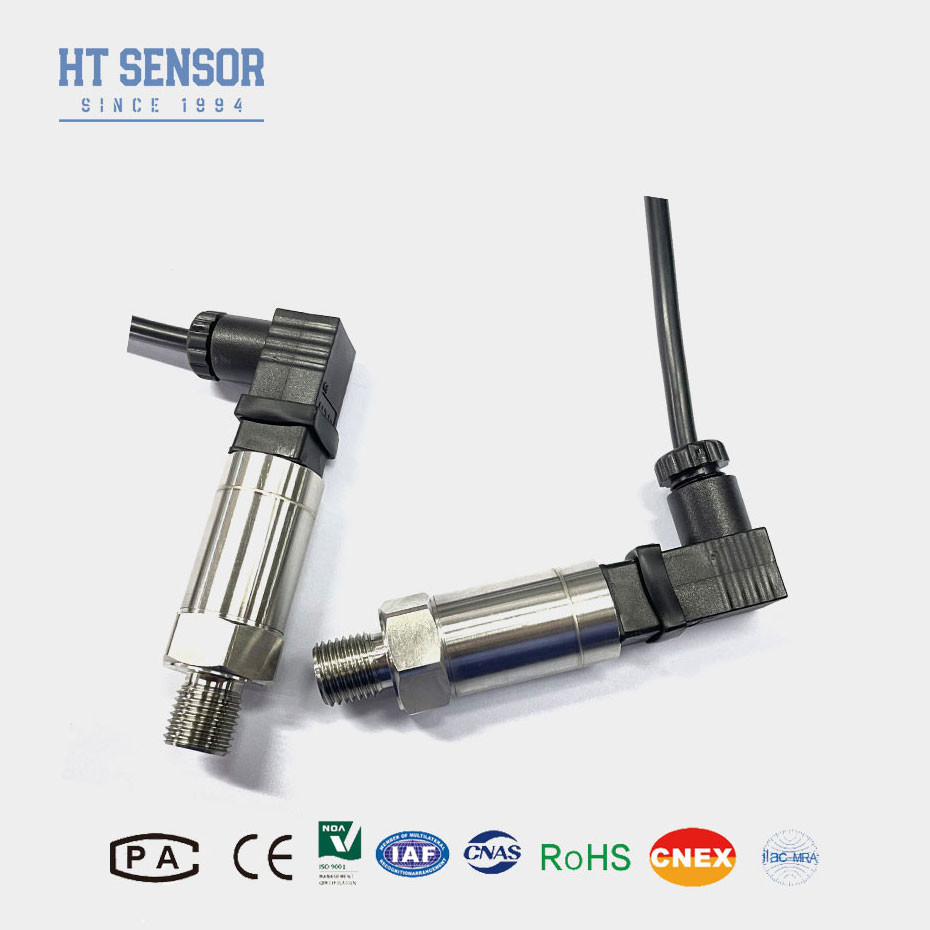

BP157TC Transmitter Tekanan
Pengenalan sensor pemancar tekanan:
BP157TC sensor pemancar tekanan menggunakan hign quanlity seri sensor keramik sebagai elemen pengukuran sinyal.mengubah sinyal sensor menjadi sinyal output standarProduk telah menjalani pengujian ketat dan skrining penuaan komponen, produk setengah jadi,dan produk jadi untuk memastikan kinerja yang stabil dan dapat diandalkan.
Transmitter tekanan keramik, yang dikenal karena ketahanan yang luar biasa terhadap getaran dan korosi, telah menjadi komponen integral dalam aplikasi pengukuran dan pemantauan industri.Kekuatan dan daya tahan mereka membuatnya sangat cocok untuk lingkungan yang keras di mana pemancar tekanan tradisional mungkin gagal.
Fitur produk:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. Keakuratan tinggi,
4. Semua struktur stainless steel
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
Parameter kinerja:
| Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Exia IICT6 |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,05kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
Contoh pilihan:
Tips pemesanan:
Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
Panduan pesanan:
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 200kPa... 10MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
T: Apakah Anda produsen?
A: Ya, kami adalah produsen sensor profesional lebih dari 29 tahun! tim teknis kami memiliki lebih dari 10 insinyur.
T: Apa keuntungan dari Ceramic Pressure Transmitters
A: Ceramic pressure transmitter memberikan banyak keuntungan, termasuk daya tahan tinggi, akurasi, rentang tekanan yang luas, stabilitas suhu, kompatibilitas kimia, stabilitas jangka panjang, keamanan,biaya efektifitas, dan integrasi yang mudah. Manfaat ini membuat mereka pilihan yang disukai untuk banyak aplikasi industri dan lingkungan
T: Apa Periode Garansi?
Transmitter tekanan kami datang dengan periode garansi standar 2 tahun dari tanggal pembelian.make klaim garansi,silakan hubungi tim dukungan pelanggan kami dengan bukti pembelian Anda dan deskripsi rinci masalahJika perlu, Anda akan diberi instruksi tentang cara mengembalikan produk untuk evaluasi.
