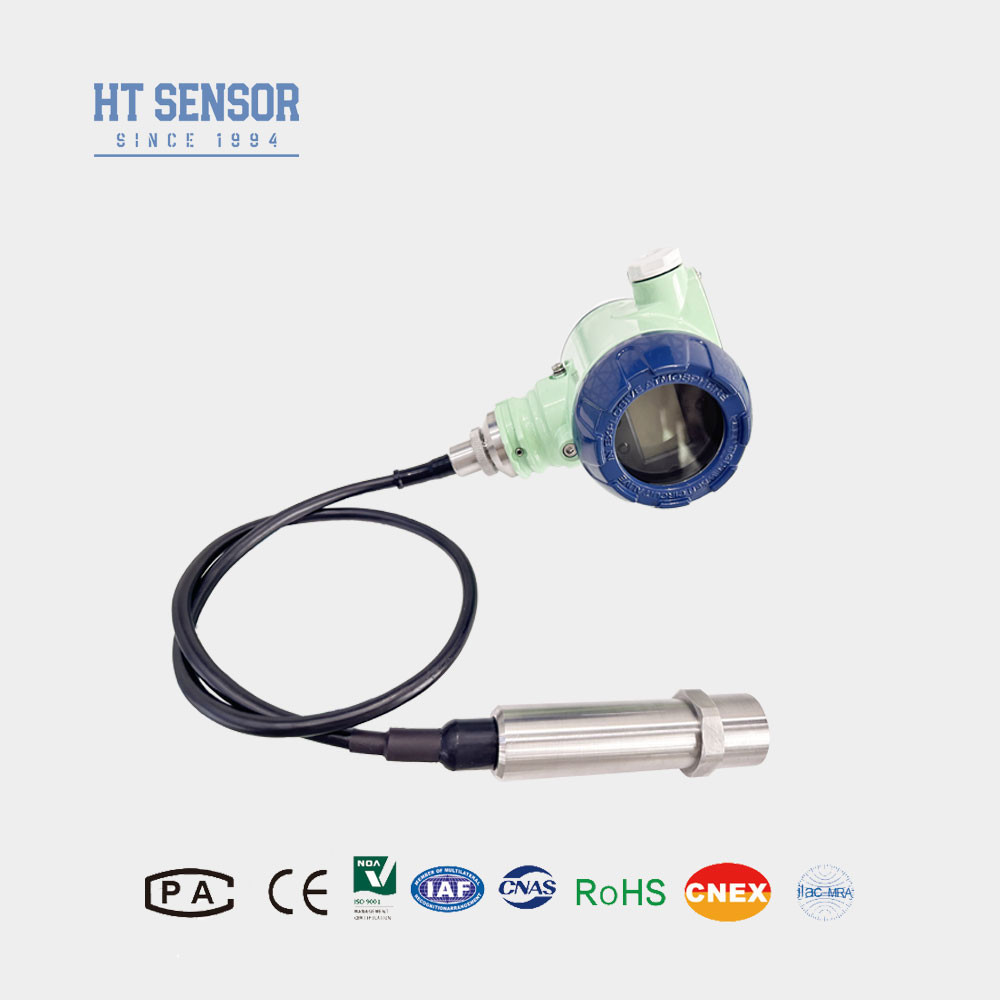

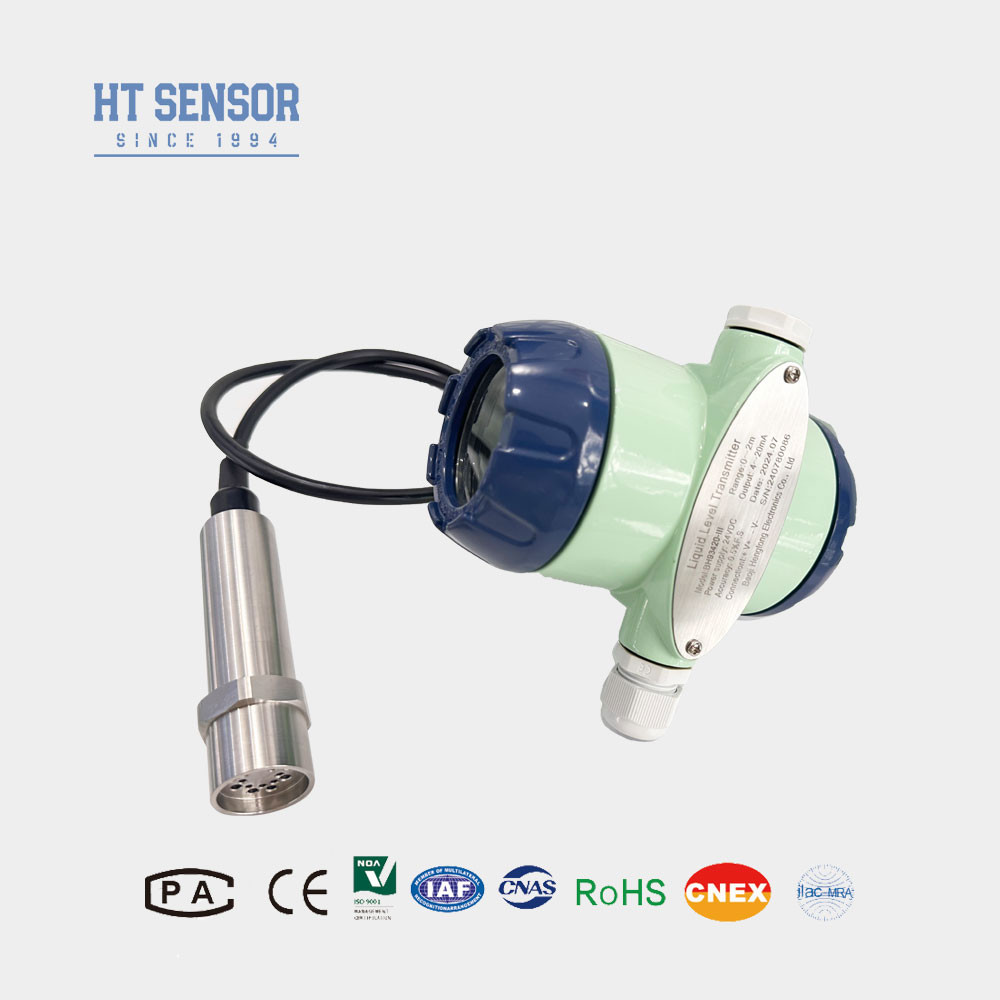

BH93420IB Transmitter tingkat cairan yang dapat ditanam
Pengenalan sensor pemancar tingkat cairan:
BH93420-I adalah pemancar tingkat air yang kuat dan dapat diandalkan yang menggunakan sensor tekanan seri HT dan sensor yang diisi minyak sebagai komponen pengukuran sinyal.yang tenggelam dalam cairan, sepenuhnya terbungkus dengan stainless steel, memberikan kinerja tahan air IP68 yang luar biasa.pemancar ini mudah digunakan dan mudah dipasang di lapangan, membuatnya cocok untuk berbagai aplikasi pengukuran tingkat cairan di berbagai industri, seperti petrokimia, metalurgi, listrik, farmasi, pasokan air dan drainase,dan perlindungan lingkungan.
Fitur Produkdari sensor pemancar tingkat cairan:
- Rumah stainless steel penuh untuk kesesuaian dalam lingkungan pengujian yang beragam.
- Pengukuran probe tipe perendaman untuk pemasangan yang mudah.
- Berbagai pilihan sinyal output untuk memenuhi persyaratan aplikasi.
- Penanda tahan ledakan: ExiaIICT6, memastikan operasi yang aman di daerah berbahaya.
- Peringkat perlindungan tinggi: IP68, memberikan kinerja tahan air yang kuat.
- Opsi kabel PE atau PU, PTFE untuk daya tahan dan ketahanan kimia yang ditingkatkan.
Aplikasidari sensor pemancar tingkat cairan:.
1- Kompatibel dengan 316LSS, cairan tidak korosif.
2Memantau tingkat air dalam berbagai aplikasi seperti air limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll.
3Mengukur tingkat bahan bakar di diesel dan tangki bahan bakar.
| Parameter Kinerjadari sensor pemancar tingkat cairan |
| Jangkauan pengukuran |
0 ~ 10m... 400m |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 2X rentang nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,2% F.S/tahun (Max.) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Suhu operasi |
-20 ~ 80oC |
| Suhu penyimpanan |
-30 ~ 100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
1Cr18Ni9Ti |
| Bahan diafragma |
316L Baja tahan karat |
| Resistensi Isolasi |
>=100MΩ@100VDC |
| Peringkat Perlindungan |
IP67, IP68 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,3Kg (tanpa kabel) |
| Bahan Kabel |
Polyethylene, Polyurethane |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
- Untuk memastikan operasi yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi.
- Pengetasan produk dan catu daya yang tepat sangat penting untuk kinerja yang dapat diandalkan.
- Untuk aplikasi dengan gangguan elektromagnetik atau frekuensi radio yang kuat, berikan rincian kepada perusahaan dan tunjukkan dalam pesanan.
| Perintah Panduan |
| BH93420 |
Kode |
Desain Konstruksi |
| |
Aku |
Transmitter Tekanan |
| |
Jangkauan pengukuran |
0 ~ 10m... 400m |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
RS485 |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
| |
Kode |
Bahan |
| 01 |
304 Baja tahan karat |
| 02 |
316L Baja tahan karat |
| |
Kode |
Bahan Kabel |
| C1 |
PE |
| C2 |
PU |
