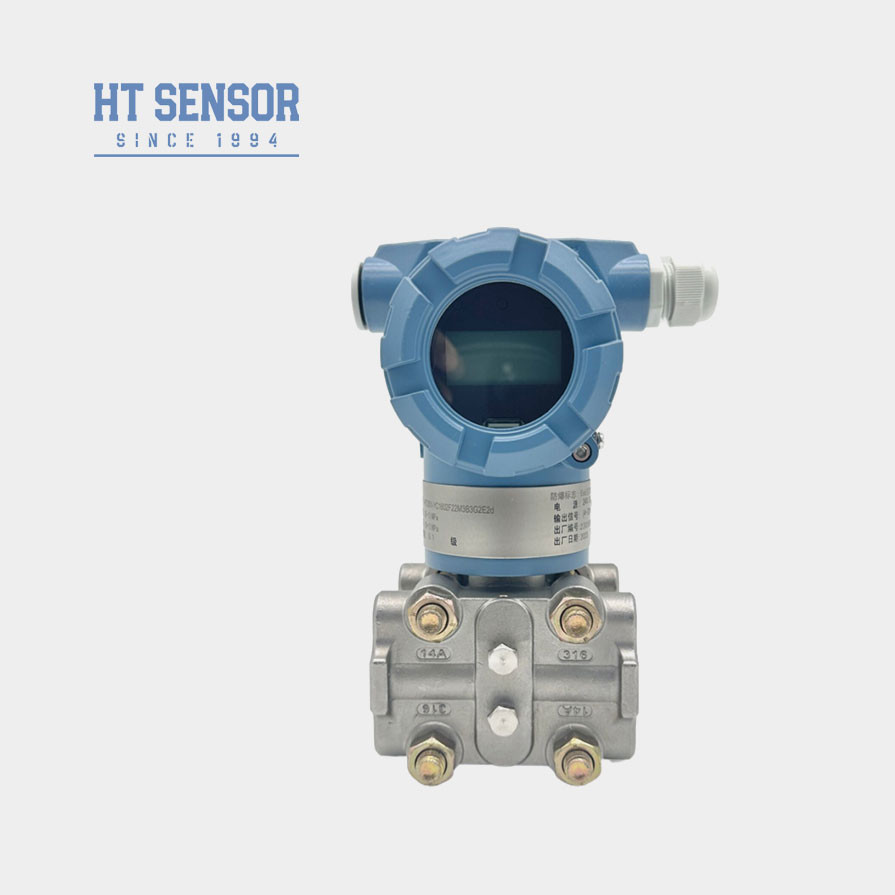

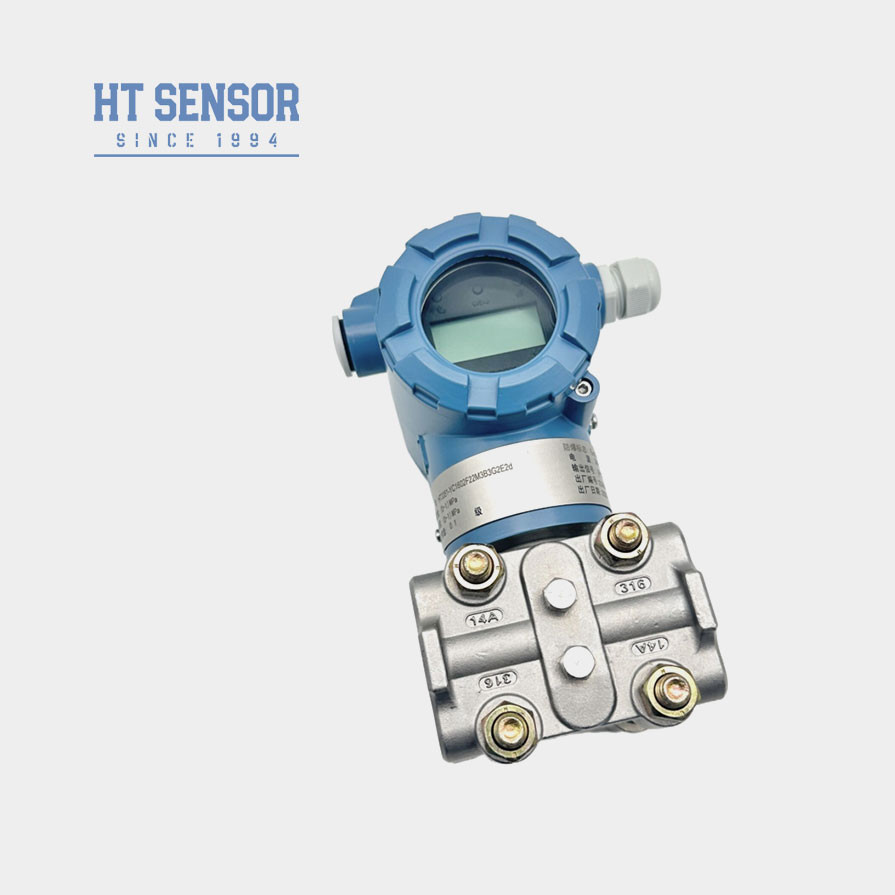

BPHT3351 Transmitter Tekanan Diferensial untuk Instalasi Mudah dan Sensor Tekanan Desain Kompak
Product Details
| Model NO.: | BPHT3351 | Sumber daya listrik: | 15 ~ 45VDC |
|---|---|---|---|
| Berat badan: | 3.6kg | Stabilitas: | +-0,2% F.S/Tahun |
| Jenis tekanan: | Tekanan diferensial | Spesifikasi: | 500pa~200kpa |
| Asal usul: | Cina | Jenis: | Pemancar tekanan diferensial kapasitif |
| Media pengukur: | Gas | Tingkat akurasi: | 0,1% |
| Peringkat IP: | IP65 | ||
| Menyoroti |
Transmitter Tekanan Diferensial Mudah Dipasang,BPHT3351 Transmitter tekanan diferensial,Transmitter Tekanan Diferensial Desain Kompak |
||
Product Description
Pengenalan pemancar tekanan diferensial kapasitif:
BPHT3351 Transmitter tekanan diferensial kapasitifsensor, tekanan atau tekanan diferensial akan membuat nilai kapasitansi sensor berubah, sinyal analog yang dihasilkan setelah konversi AD, menjadi sinyal digital yang dikirim ke mikroprosesor,setelah perhitungan mikroprosesor dan output pemrosesan sinyal digital, setelah konversi DA ke sirkuit kontrol arus, dikonversi menjadi output sinyal arus analog 4 ~ 20mA.
Fitur Produkdari pemancar tekanan diferensial kapasitif:
1.Transmitter mengadopsi desain struktur baja tahan karat, struktur kompak dan pemasangan yang mudah.
2Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan dapat diandalkan.
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari pemancar tekanan diferensial kapasitif:
1. Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
3Pengukuran tekanan untuk pipa dan ruang tungku.
| Output | Output analog: dua ¢wire 4-20mADC |
| Output digital: dua kabel 4-20mADC dan sinyal digital variabel yang tumpang tindih sesuai dengan HART | |
| Sumber daya listrik | tegangan pasokan 12,5-45VDC |
| Batas beban | Rmax dalam loop ditentukan oleh tegangan pasokan, lihat gambar di bawah ini. |
| Jarak komunikasi | Max. 1,5 km, komunikasi multi-alamat dapat menghubungkan 15 pemancar pintar Max. |
| Tampilan | 4 tampilan digital, 5 digit tampilan LCD, tipe pointer. |
| Buktinya tahan ledakan | ExiaIICT5; jenis penekan ledakan |
| Zero offset | Dapat transfer positif atau transfer negatif, tetapi tidak dapat melampaui nilai maksimum |
| Suhu | Suhu lingkungan -40-85°C(Ketika memilih LCD: -20-70°C) |
| Suhu rata-rata | -40 ∼ 104°C |
| Tekanan statis dan tekanan berlebihan sisi tunggal | 3.45KPa ((tekanan absolut) ∙31.2MPa ((tekanan gauge) |
| Kelembaban relatif | 5 ∼ 98%RH |
| Waktu berjalan | kurang dari 5 detik. |
| Perubahan kapasitas | Kurang dari 0,16 cm3 |
| Pengaturan Kelembaban | 0.20 ¢ 25 detik |
| Gangguan alarm | Jika terjadi kerusakan, fungsi diagnostik otomatis akan keluar 3,9 atau 21,0mA |
| Perlindungan konfigurasi | Untuk menghindari data dimodifikasi acak, dapat memanfaatkan perangkat lunak atau melindungi switch kunci data catatan |
Prinsip Kerjadari pemancar tekanan diferensial kapasitif:
Seperti yang ditunjukkan dalam prinsip kerja, tekanan luar atau tekanan diferensial akan menyebabkan beberapa perubahan dalam nilai kapasitansi sensor.akan berubah menjadi sinyal frekuensi, yang dikirim ke mikroprosesor.
perhitungan oleh mikroprosesor, sinyal kontrol saat ini akan keluar ke sirkuit kontrol saat ini, dikonversi menjadi analog arus 4-20mA
Sementara itu, mikroprosesor bertanggung jawab atas tindakan interaktif dan lainnya (tampilan dan pengaturan).Port komunikasi yang digunakan untuk komunikasi digital membutuhkan port khusus perusahaan kami. HART modul akan mewujudkan pemancar komunikasi HART.
Cara Pengukurandari pemancar tekanan diferensial kapasitif:
Pengukuran tingkat cairan:
Dalam pengukuran aliran fluida, keran tekanan harus dibocorkan di sisi saluran proses untuk menghindari sedimen dari kotoran.pemancar harus dipasang di samping atau di bawah keran tekanan, untuk mencegah gelembung udara keluar ke saluran proses.
