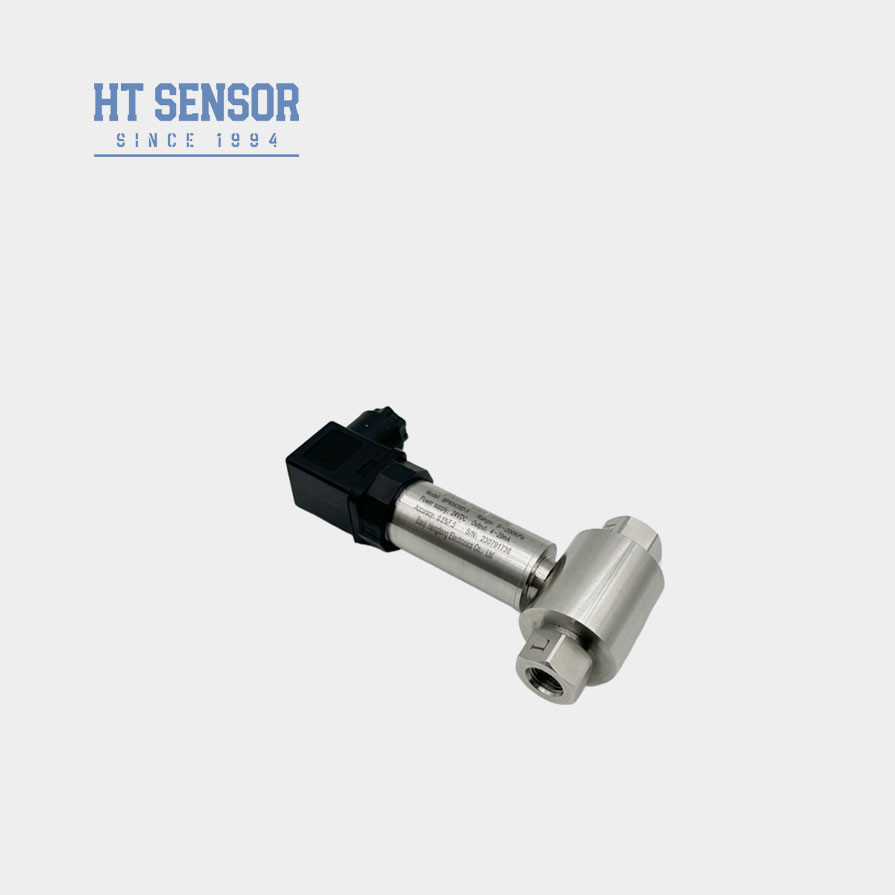

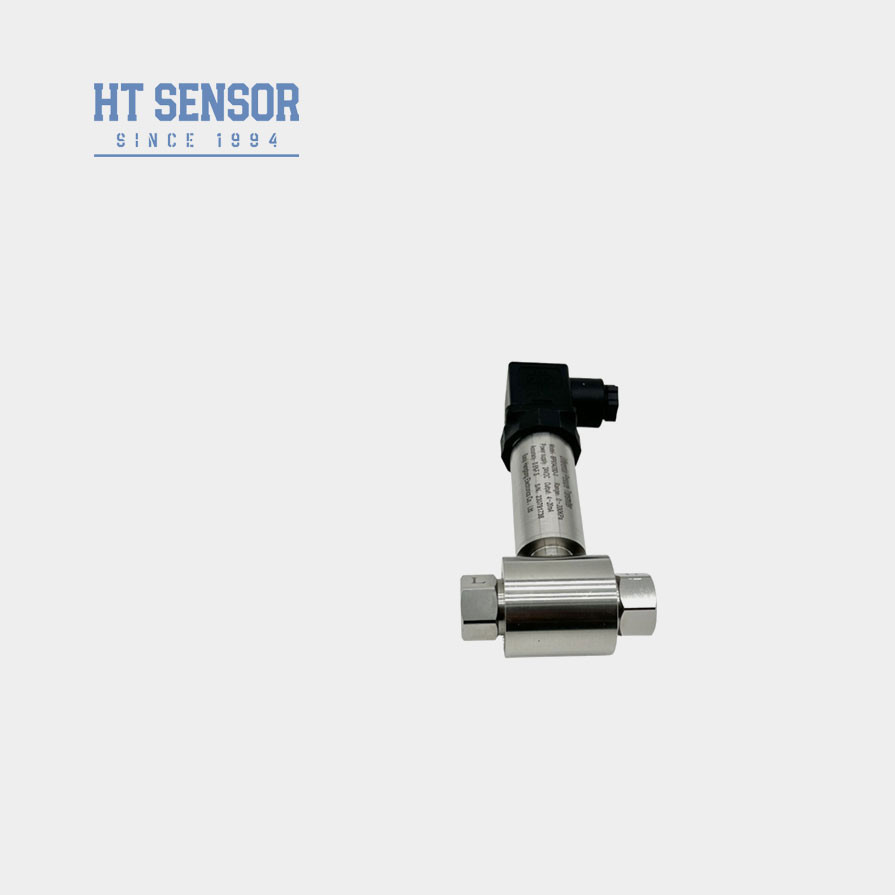

Transmitter tekanan diferensial kelas industri dengan sensor yang kompak dan mudah dipasang
Product Details
| modle: | BP93420D-II | Jangkauan: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Kekuatan: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA DAN seterusnya |
| Bahan: | Baja tahan karat | Benang: | OEM pria dan wanita |
| Jenis tekanan: | Tekanan diferensial | Kelas perlindungan: | IP65 |
| Media uji: | Minyak udara dan air | Konektor: | DIN Besar atau OEM |
| Menyoroti |
Transmitter Tekanan Diferensial Mudah Dipasang,Transmitter tekanan diferensial kelas industri,Transmitter tekanan diferensial kompak |
||
Product Description
Transmitter tekanan diferensial kelas industri dengan kompak dan mudah dipasang
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
Transmitter tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon difus. Perbedaan tekanan gas dan cairan diukur dan output, yang dapat ditampilkan.Ini cocok untuk pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
Fitur Produkdari pemancar tekanan diferensial:
- Transmitter mengadopsi desain struktur baja tahan karat, struktur kompak dan pemasangan yang mudah.
- Setelah kompensasi suhu yang ketat dan skrining penuaan, untuk memastikan kinerja yang stabil dan andal.
- Antarmuka listrik dapat menjadi koneksi eksternal atau langsung.
Aplikasidari pemancar tekanan diferensial::
- 1. Cocok untuk pengukuran tekanan diferensial dari berbagai gas atau cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
- 2. Digunakan dalam kontrol proses lapangan industri.
- 3Pengukuran tekanan diferensial pipa dan tungku.Ers
| Parameter Kinerjadari pemancar tekanan diferensial: | |
|---|---|
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Tips pemesanandari pemancar tekanan diferensial: |
1Saat memilih produk, pastikan bahwa media uji kompatibel dengan bagian kontak (stainless steel) produk.
2Untuk memastikan operasi yang dapat diandalkan, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Selama pemasangan, antarmuka tekanan di kedua ujung harus ditempatkan secara horizontal untuk mengurangi pengaruh posisi pemasangan pada produk.
4. Dalam hal getaran yang kuat, dampak instan, gangguan elektromagnetik yang kuat atau gangguan frekuensi radio dan persyaratan khusus lainnya, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanandari pemancar tekanan diferensial: | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
