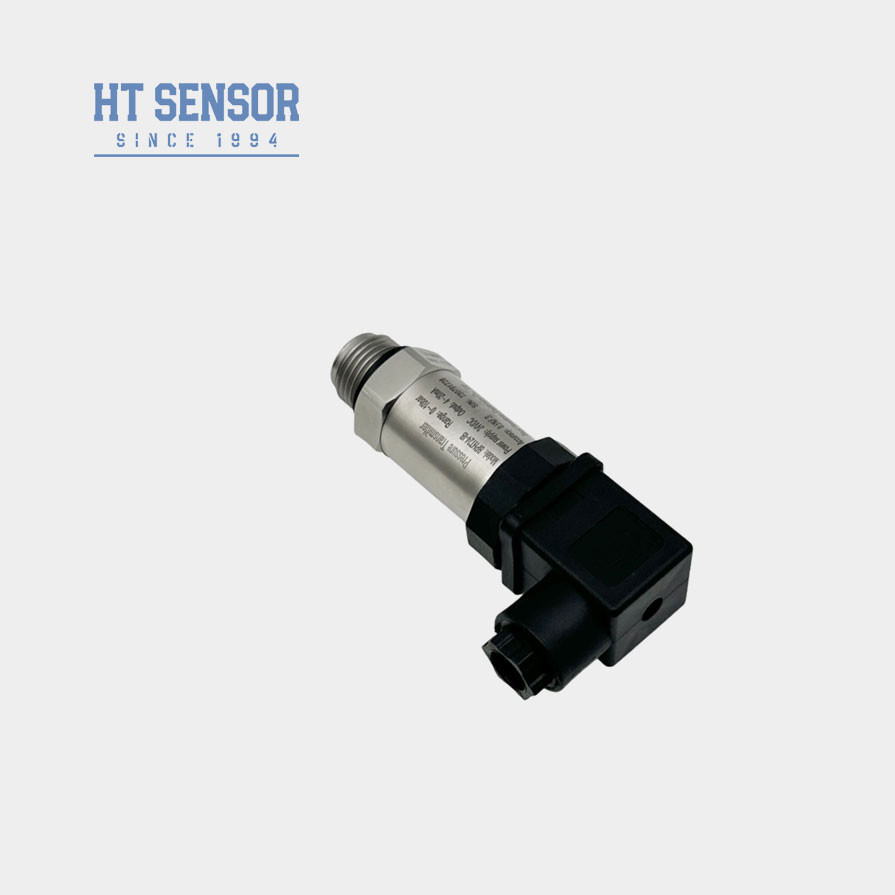

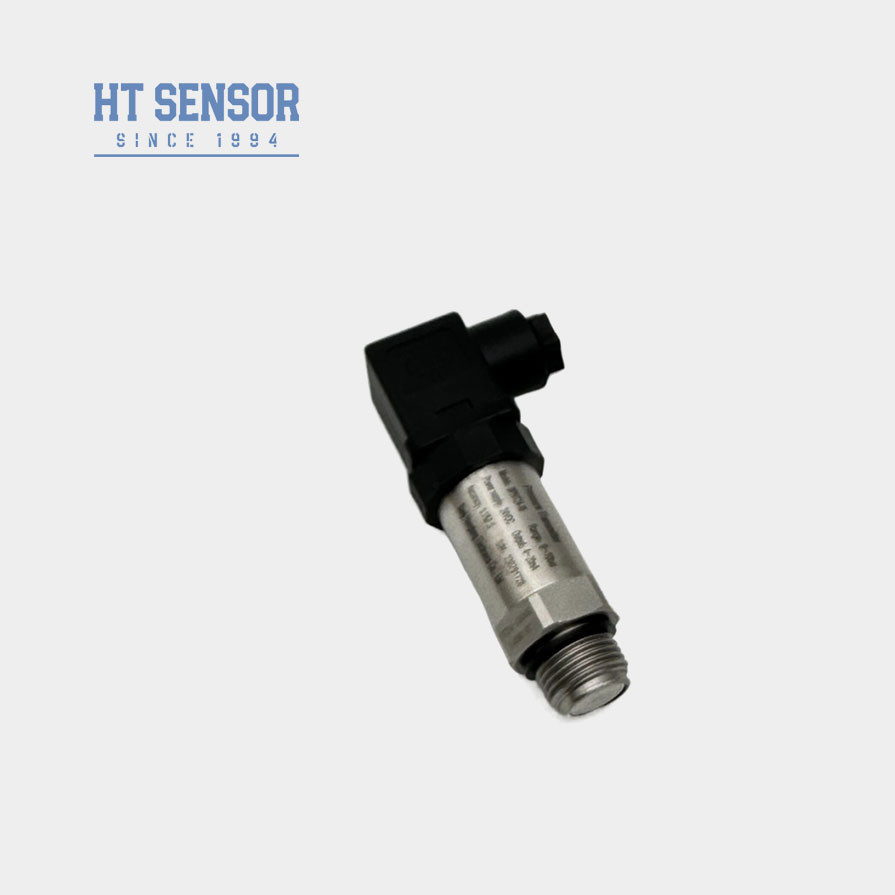

BPHT24 Pressure Transmitter
Pengenalan sensor tekanan diafragma:
BPHT24 flush diafragma sensor tekanan pemancar menggunakan struktur membran datar.Sensor diafragma datar mencegah pencemaranIni memiliki karakteristik ukuran kecil, berat ringan dan stabilitas jangka panjang yang baik, dan banyak digunakan di industri makanan, obat-obatan, kesehatan dan anggur.
Elastomer sensor tekanan tipe membran flush mengadopsi bahan impor, teknologi isolasi diafragma, kepala uji tanpa lubang tekanan, desain struktur terintegrasi,tidak ada penyumbatan media kental dalam proses pengukuran.
Fitur Produkdari sensor tekanan diafragma flush:
1. Berbagai pilihan antarmuka tekanan
2. Dirancang untuk aplikasi higienis untuk mencegah skala menengah
3. Keakuratan tinggi dengan struktur stainless steel sepenuhnya
4Mudah dibersihkan.
Aplikasidari sensor tekanan diafragma flush:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Ideal untuk perlindungan lingkungan dan industri kimia.
3. Digunakan dalam industri maritim dan penerbangan.
4Sangat cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan.
| Parameter Kinerjadari sensor tekanan diafragma flush |
| Jangkauan pengukuran |
0~35Kpa...~20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,15kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
| Panduan pesanandari sensor tekanan diafragma flush |
| BPHT24 |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| T |
Transmitter Tekanan tahan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
0~35Kpa...~20MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
