Informasi Detail

Model TIDAK.:	HT-IQ	Untuk:	Pemancar Tekanan Silikon Tersebar
Jenis sinyal keluaran:	Tipe Analog	proses produksi:	Integrasi
Bahan:	Baja Tahan Karat	Jenis Thread:	TIDAK
Jenis kabel:	Empat Kawat	Media Ukur:	Gas dan cair
Peringkat IP:	IP65	Disesuaikan:	Disesuaikan
Kekuatan:	1,5mA /10VDC	Keluaran:	sinyal mv
Koneksi:	50.4 penjepit	Kompensasi Suhu:	0-70
Paket Transportasi:	karton	Spesifikasi:	50.4mm
Merek dagang:	HENGTONG	Asal:	Cina
Kode HS:	9026209090	Kapasitas Produksi:	50000PCS/Tahun

Deskripsi Produk

Industri Makanan Sensor tekanan komponen inti pemancar

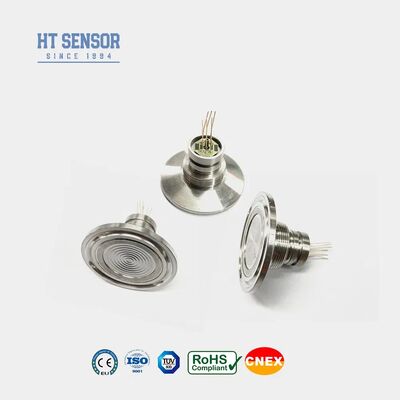

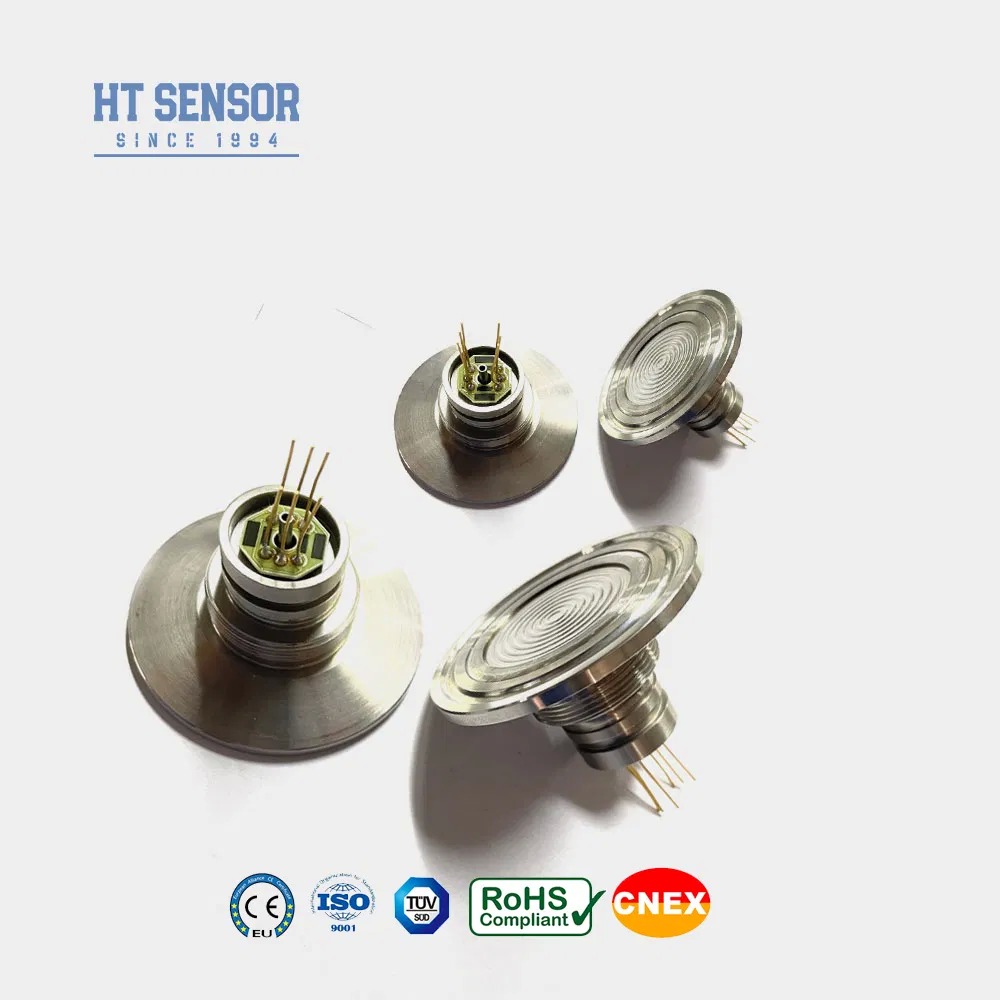

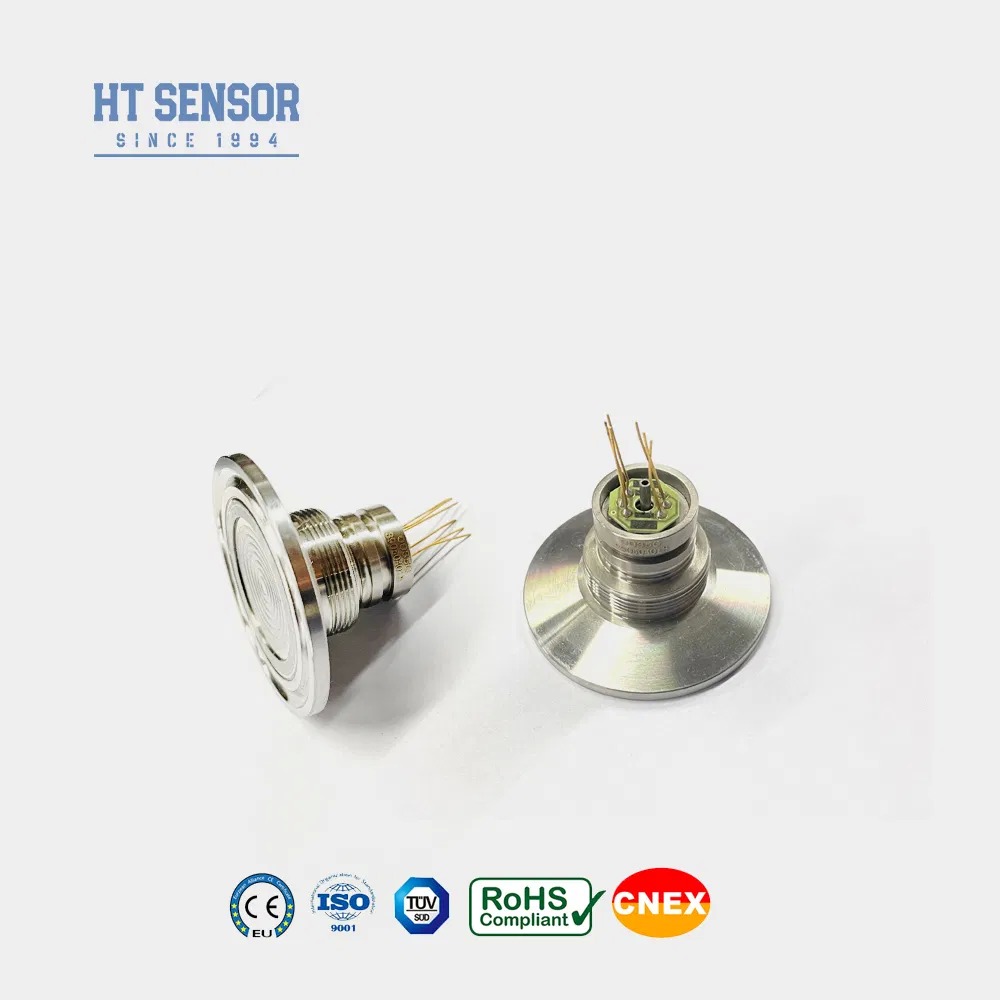

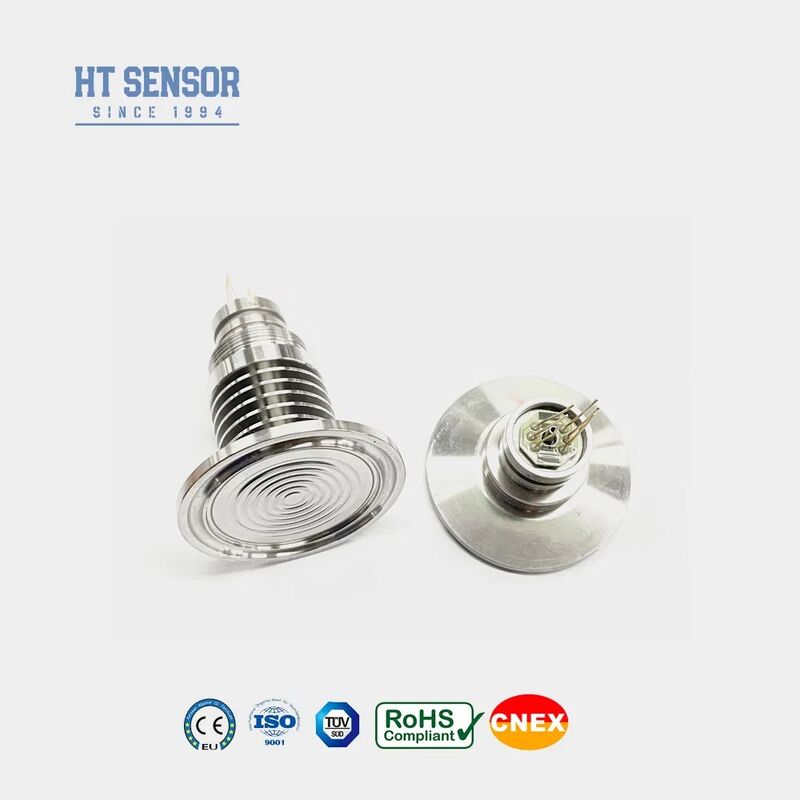

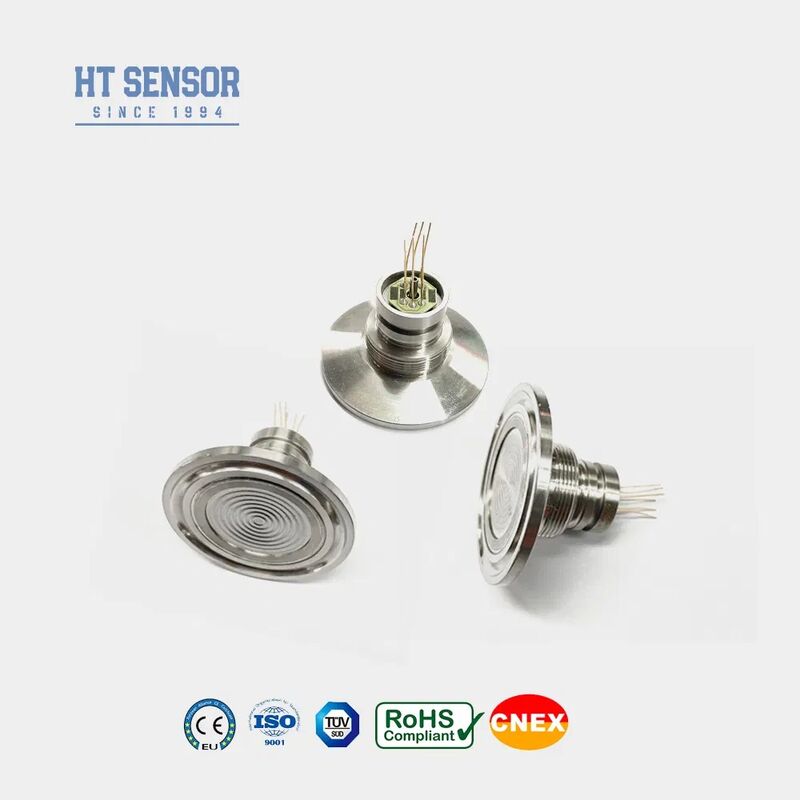

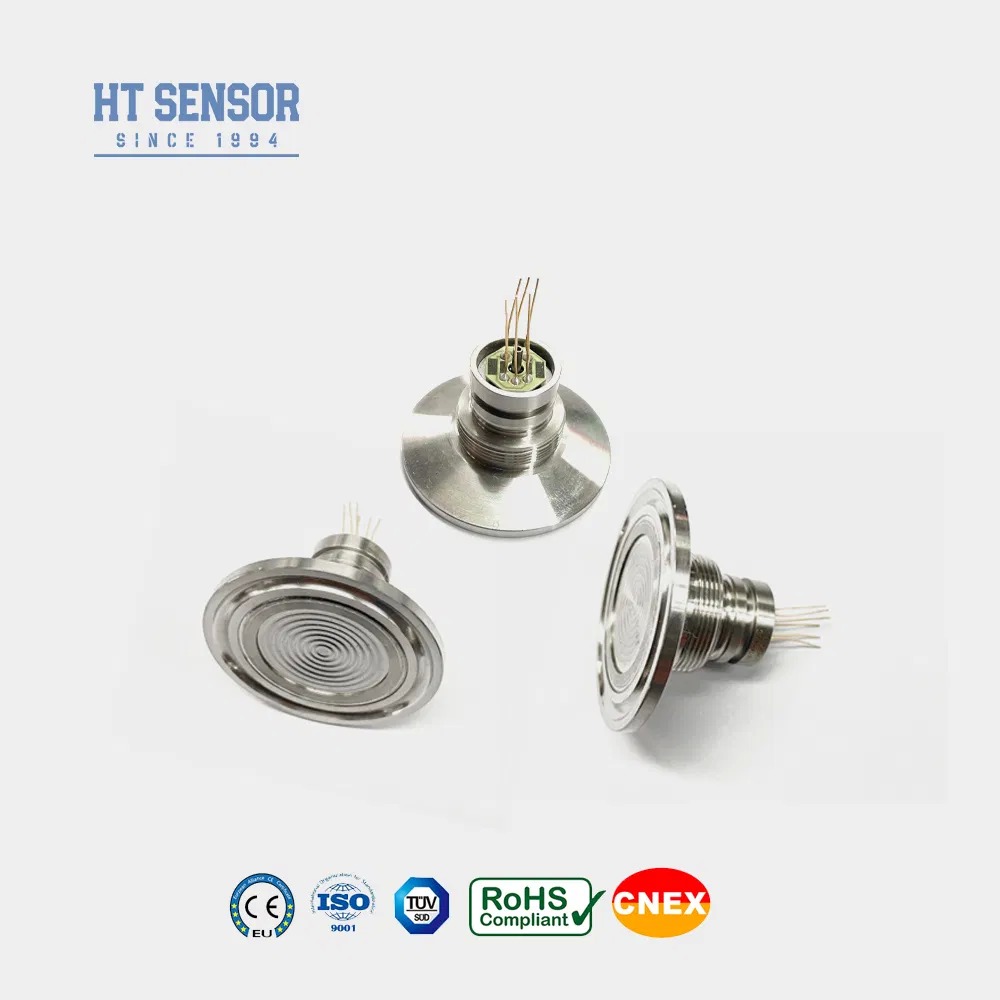

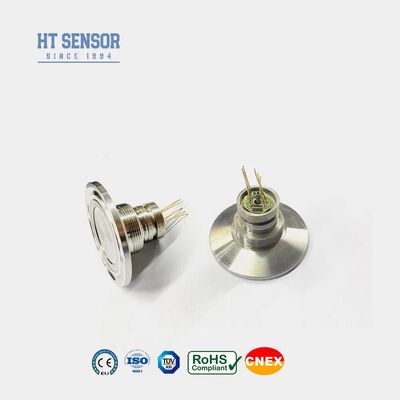

HT-IQ 1.5 'Sensor tekanan industri makanan untuk komponen inti pemancar tingkat
HT-IQ Silicon Piezoresistive Pressure Sensor

Pengantar:
HT-IQ adalah sensor tekanan diafragma flush dengan chip silikon difusi yang sangat stabil.minyak silikon yang disegel diafragma. chip sensitif tidak langsung bersentuhan dengan media pengukuran. produk ini memiliki struktur diafragma datar, sehinggamudah dibersihkan dan sangat dapat diandalkan.

Fitur produk:

Menggunakan teknologi canggih dan 316L rumah stainless steel, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma
Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
Keandalan, kemampuan mengulangi, dan stabilitas yang luar biasa
Struktur diafragma, yang membuatnya mudah dibersihkan

Aplikasi:

Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
Industri makanan dan minuman
Kontrol proses industri
Industri farmasi

Kinerja listrik:

Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
Impedansi masukan: 2.5KΩ~6KΩ
Impedansi output: 2,5KΩ ~ 6KΩ
Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.

Parameter kinerja:
Jangkauan pengukuran		Gauge ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Disegel.	3500KPaS
		Jenis		Maksimal	Satuan
NonLinearitas		± 0.15		± 0.3	% F.S
Kemungkinan diulang		0.05		0.1	% F.S
Hysteresis		0.05		0.1	% F.S
Zero Offset Output		0±1		0 ± 2	mV
Output Skala Penuh	≤ 20KPa	50 ± 10		50 ± 30	mV
	≥35kPa	100 ± 10		100 ± 30	mV
Zero Offset Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Skala penuh Temp. Drift	≤ 20KPa	± 1		± 2	% F.S
	≥35kPa	± 0.5		± 1	% F.S
Temp Kompensasi.	≤ 20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Suhu operasi		-20 ~ 80			oC
Suhu penyimpanan		-40 ~ 125			oC
Beban Terlalu Diizinkan		Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa
Tekanan ledakan		5X skala penuh
Stabilitas jangka panjang		0.2 %			F.S./Tahun
Bahan diafragma		316L
Resistensi Isolasi		≥ 200MΩ 100VDC
Getaran		Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan		100 g, 11 ms
Waktu Tanggapan		≤1ms
Segel O-ring		Karet nitril atau karet fluoro
Penuh Medium		Minyak Silikon
Berat badan		~ 150g
Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C

Desain Konstruksi
Dimensi

Koneksi listrik dan kompensasi

Contoh Pemilihan

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

Pertanyaan dan Jawaban

1.Q: Apa fitur dari sensor tekanan pemancar Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.

4.Q: Apa periode pengiriman yang khas?

A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.

5.Q: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.

6.Q: Apa garansi produk Anda? Dan layanan purna jual?

A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
