Informasi Detail

Model TIDAK.:	BP93420-IQ	Media Ukur:	Udara dan cairan
Nilai akurasi:	0,5%	Rentang Tekanan:	-100kpa...0kpa ~10kpa...100MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	304S.S	Berat:	~ 0,3kg
Rentang Pengukuran:	0~35Kpa…~35MPa	Kelebihan muatan:	≤ 1,5 kali dari kisaran pengenal
Akurasi @ 25ºC:	± 0,25% (tipikal) ± 0,5% (maksimum)	Pengulangan:	0,1%FS
Stabilitas jangka panjang:	± 0,1%FS/tahun (tipikal) ± 0,2%FS/tahun (maksimum)	Suhu Operasional:	-20ºC ~ 80ºC
Bahan diafragma:	316L
Menyoroti:	Transduser tekanan klem 1.5mm , pemancar level diafragma besar , sensor tekanan silikon dengan garansi

Deskripsi Produk

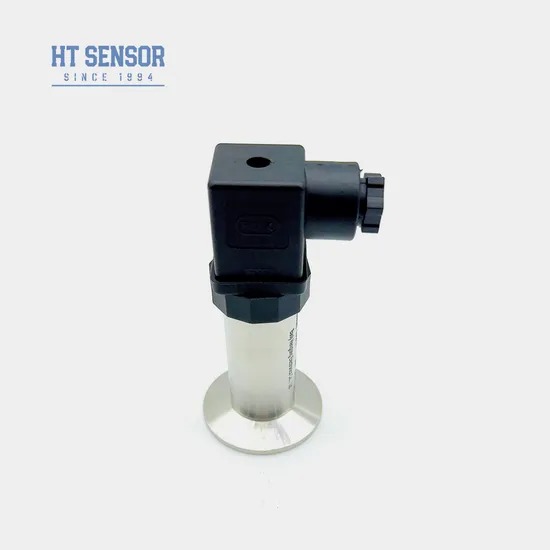

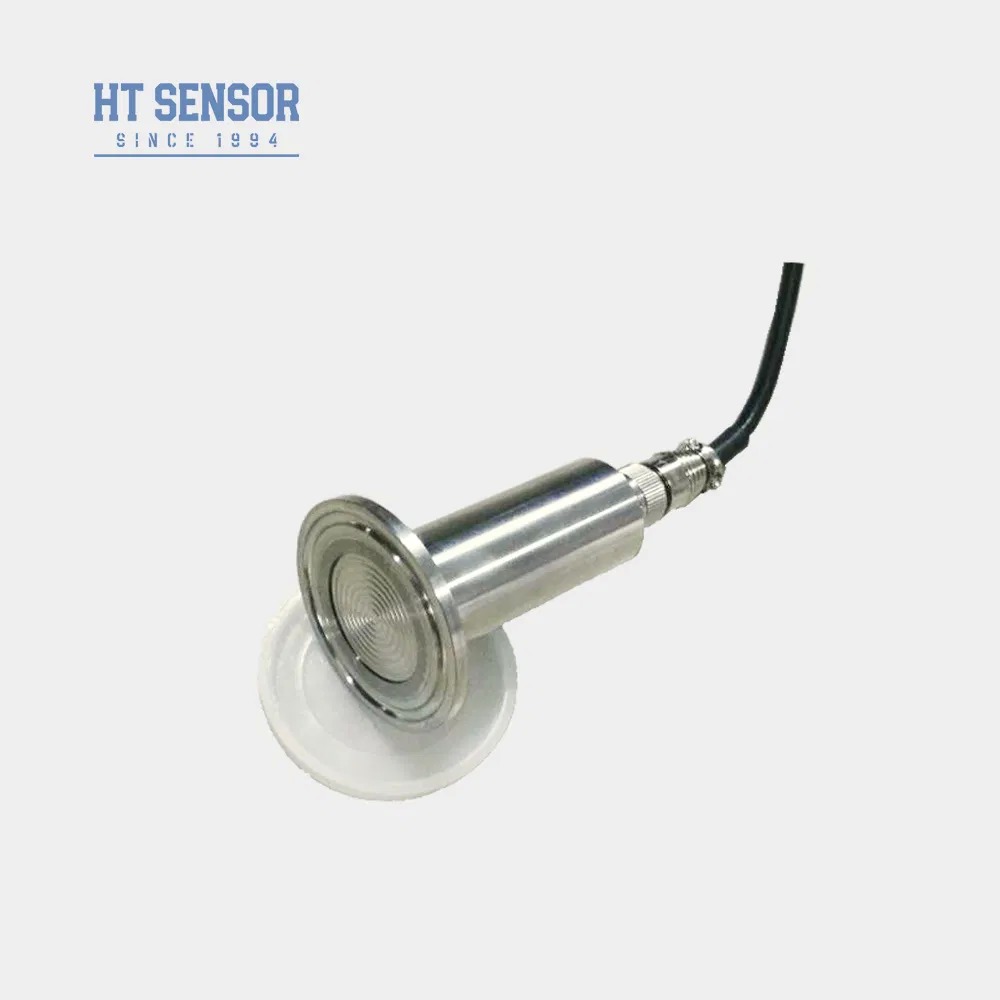

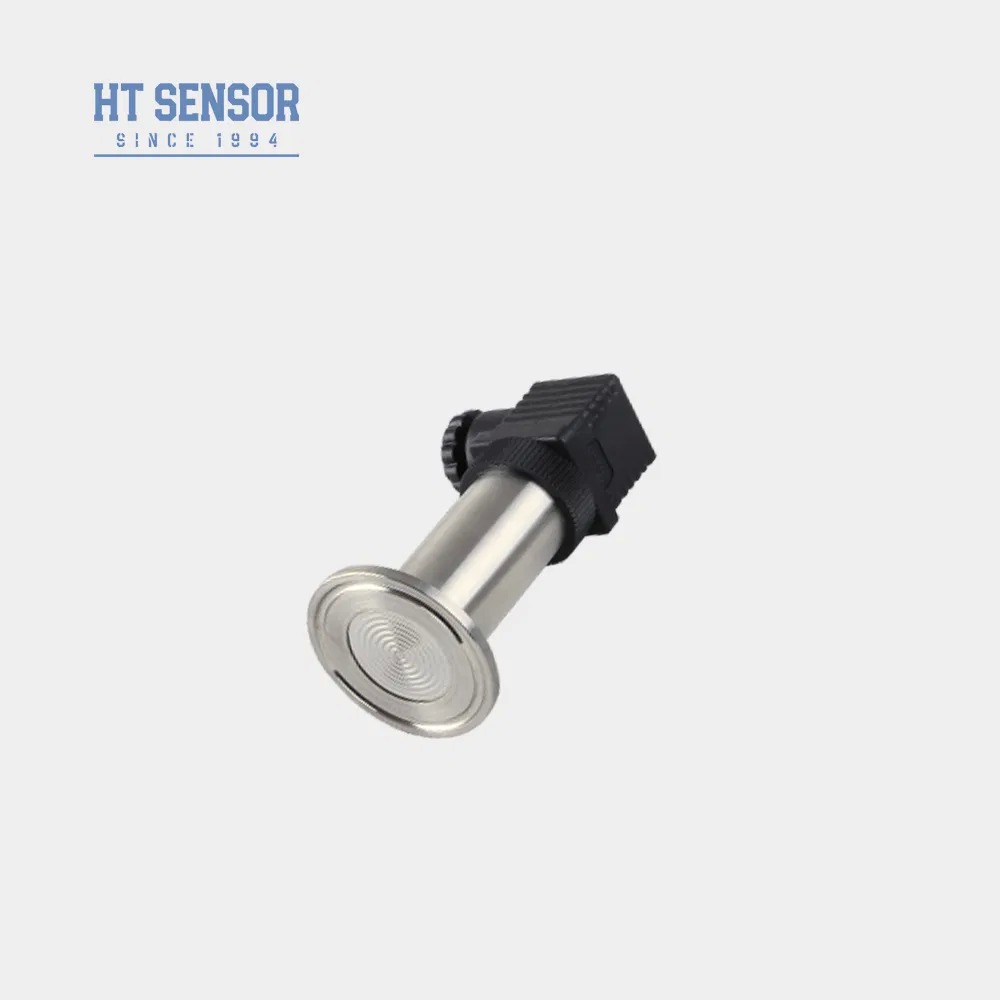

BP93420-IQ Pressure Transmitter dengan Clamp 1,5mm dan Sensor Diafragma Besar

BP93420-IQ memiliki sirkuit pemrosesan sinyal yang ditempatkan di stainless steel, mengubah sinyal sensor menjadi sinyal output standar.Dirancang untuk aplikasi yang membutuhkan kondisi sanitasi yang tinggi, pemancar ini memastikan pengukuran tekanan yang dapat diandalkan dan akurat di lingkungan higienis.

Fitur Produk

Pilihan antarmuka tekanan ganda
Dirancang khusus untuk aplikasi higienis untuk mencegah skala menengah
Keakuratan tinggi dengan konstruksi stainless steel sepenuhnya
Desain yang mudah dibersihkan

Aplikasi

Pengukuran gas dan cairan yang tidak korosif dengan kompatibilitas 316L
Perlindungan lingkungan dan industri kimia
Industri maritim dan penerbangan
Industri medis, biofarmaseutikal, dan kebersihan makanan

Parameter Kinerja

Jangkauan pengukuran	0~35Kpa...~35MPa
Jenis Tekanan	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Overload	≤ 1,5 kali dari kisaran nominal
Keakuratan @ 25oC	±0,25% (Biasa) ±0,5% (Maximum)
Kemungkinan diulang	0.1% FS
Hysteresis	0.1% FS
Stabilitas Jangka Panjang	± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum)
Pergeseran suhu titik nol	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Pergeseran Suhu Skala Penuh	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Tanggapan Frekuensi	2.4Khz
Suhu Kompensasi	-20-70oC ((≤10mpa, dapat disesuaikan)
Suhu operasi	-20oC ~ 80oC
Suhu penyimpanan	-40oC ~ 120oC
Getaran	10g,55Hz ~ 2kHz
Bahan perumahan	304, 316L
Bahan diafragma	316L
Resistensi Isolasi	100MΩ 100VDC
Klasifikasi tahan ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro
Berat badan	~ 0,3kg

Spesifikasi Sinyal Keluar

Sinyal output	Tegangan Pasokan	Jenis output
4 ~ 20mA	12 ~ 30VDC	2/3/4 kawat
0~10/20mA		3 kawat
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC
Protokol Komunikasi RS485	3.6 ~ 30V / baterai	4 kawat

Contoh Pemilihan

Panduan pesanan

BP93420XX. Transmitter Tekanan.

Kode	Desain Konstruksi
IB	Transmitter Tekanan Umum
IX (dalam bahasa Inggris)	Tampilan Pressure Transmitter
IE	Transmitter Tekanan Penerbangan yang tahan kejut
IIC/III	Industrial General/ Display Pressure Transmitter
Jika	Transmitter tekanan tahan kelembaban
IIE/IIIE	Transmitter Tekanan Umum/Tampilan
IN	Air conditioning khusus pemancar tekanan
IC	Transmitter tekanan suhu tinggi

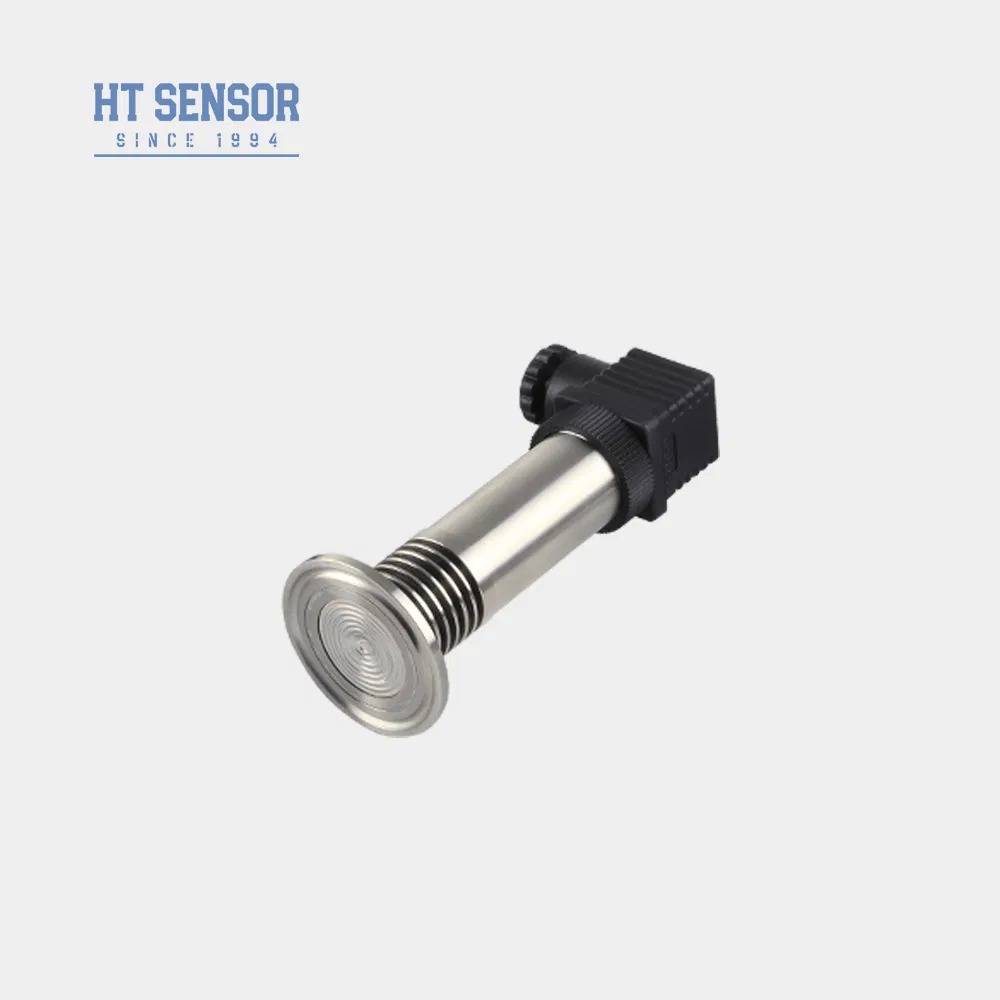

IQ/IQT	Diafragma besar / Transmitter tekanan suhu tinggi

Jangkauan pengukuran

-100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) Kpa atau MPa

Kode	Sumber Daya
D1	24VDC
D2	5VDC
D3	lainnya

Kode	Sinyal output
S1	4 ~ 20mADC
S2	1 ~ 5VDC
S3	0 ~ 5VDC
S4	0 ~ 10mADC
S5	0 ~ 20mADC
S6	0 ~ 10VDC
S7	0.5~4.5VDC

Kode	Koneksi Listrik
B1	Hirschmann
B2	PG7 Plug
B3	Output Kabel yang Disegel
B4	2088 Casing industri
B5	2088 Casing industri dengan tampilan
B6	lainnya

Kode	Jenis Tekanan
G	Tekanan pengukur
A	Tekanan mutlak
S	Tekanan referensi tertutup

Informasi Pemesanan

Memastikan media yang diukur kompatibel dengan bagian kontak produk
Produk tipe tahan ledakan tidak termasuk kepala tampilan digital
Untuk pemancar dengan layar LCD atau LED, catu daya tidak harus lebih rendah dari 20VDC
Menginstal perangkat perlindungan petir dan memastikan grounding yang handal
O-ring karet fluoro dengan suhu -20oC sampai 250oC. Untuk suhu di bawah -20oC, pilih segel O-ring EPDM
Panjang kabel default adalah 1,5m (tiga pilihan bahan tersedia)
Tentukan persyaratan khusus (getaran, dampak, gangguan elektromagnetik) dalam pesanan Anda

Informasi Perusahaan

Pertanyaan yang Sering Diajukan

T: Apa fitur pemancar sensor tekanan Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

T: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.

T: Apa kapasitas produksi Anda?

A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, mampu menangani pesanan skala besar. Hubungi tim penjualan kami untuk jadwal produksi.

T: Berapa jangka waktu pengiriman yang khas?

A: 5-8 hari kerja untuk model standar.

T: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal dan kemitraan jangka panjang.

T: Apa garansi produk Anda? Dan layanan purna jual?

A: Jaminan 24 bulan setelah pengiriman. dukungan purna jual merespons dalam waktu 24 jam dengan dukungan jaringan PC jarak jauh yang tersedia.
