Informasi Detail

Model TIDAK.:	BP156	Media Ukur:	Cairan
Nilai akurasi:	0.2g	Rentang Tekanan:	0kpa~10kpa...5MPa
Peringkat IP:	IP65	Tipe Tekanan:	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Bahan Perumahan:	316L	Suhu kompensasi:	-10 ℃ ~ 70 ℃
Suhu Operasional:	-20ºC ~ 80ºC	Suhu Penyimpanan:	-40ºC ~ 120ºC
Bahan diafragma:	316L	Resistensi Isolasi:	100mΩ 100VDC
Peringkat tahan ledakan:	Eks db IIC T6 Gb	Berat:	~ 0,05kg
Respons frekuensi:	2.4KHZ
Menyoroti:	Sensor pemancar tekanan M12 , Pemancar tekanan oli ukuran kecil , sensor tekanan silikon dengan garansi

Deskripsi Produk

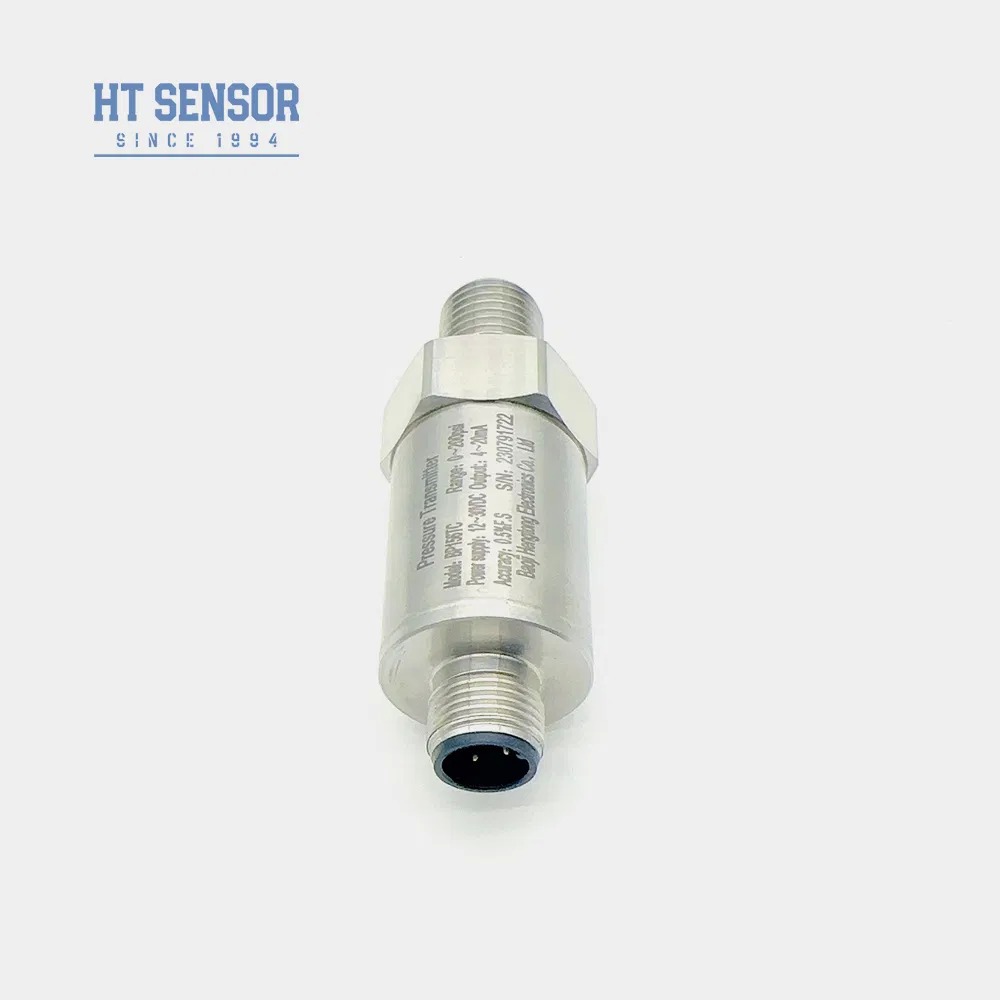

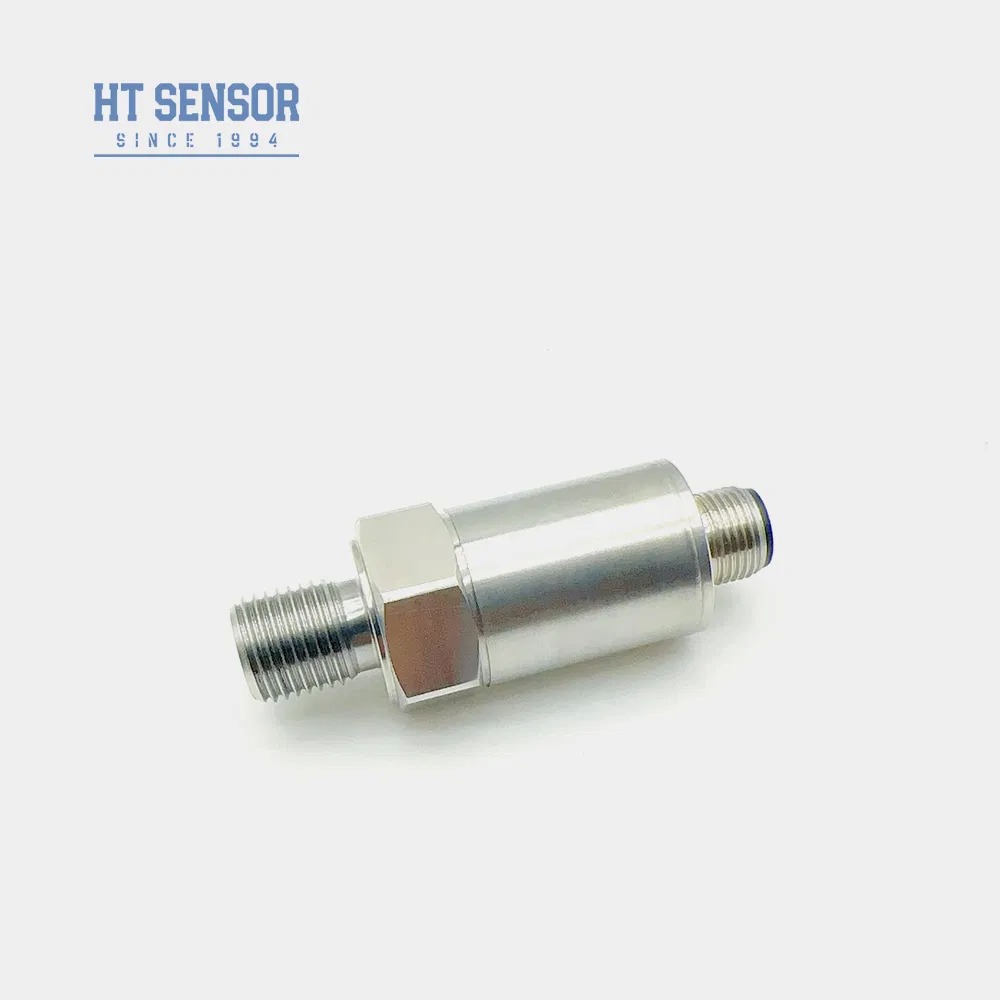

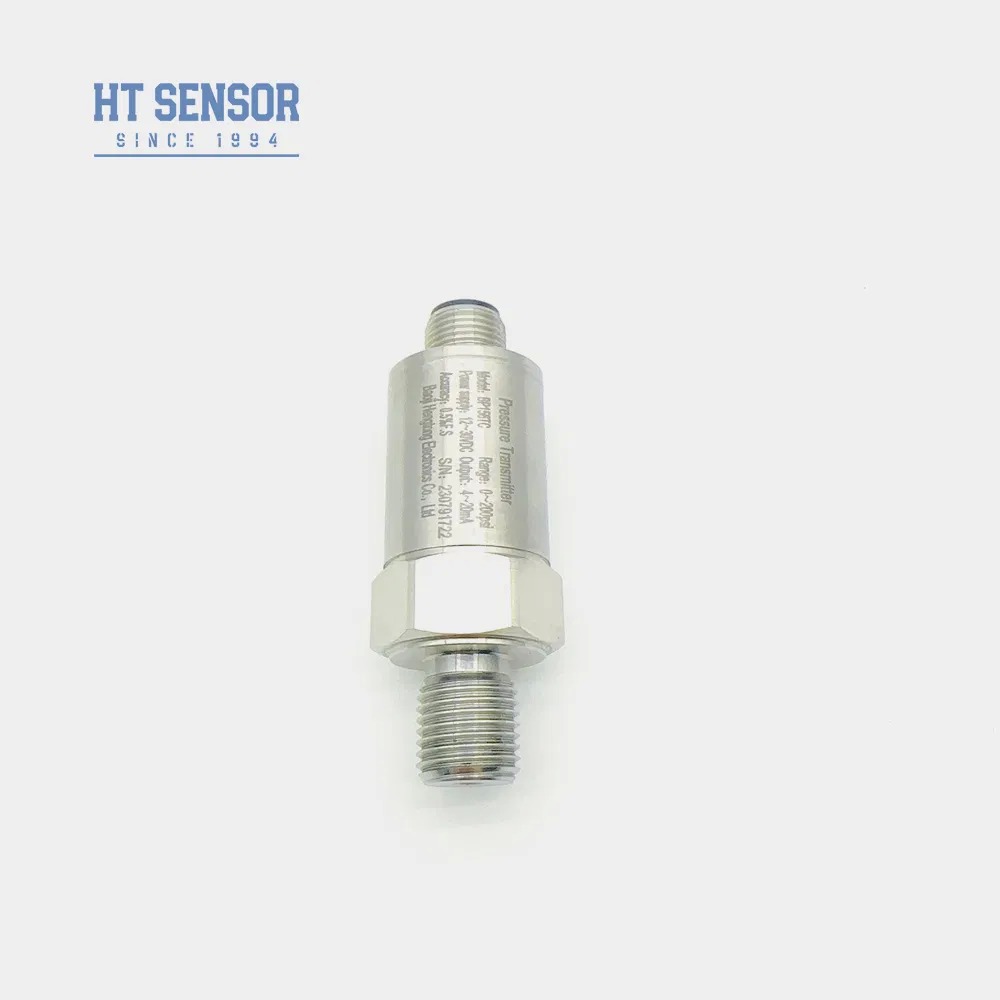

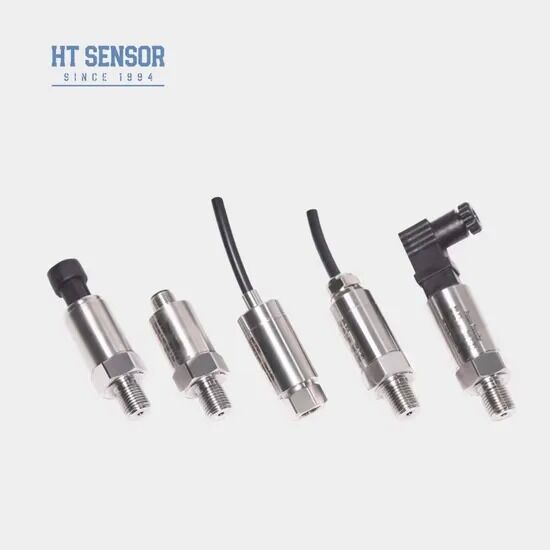

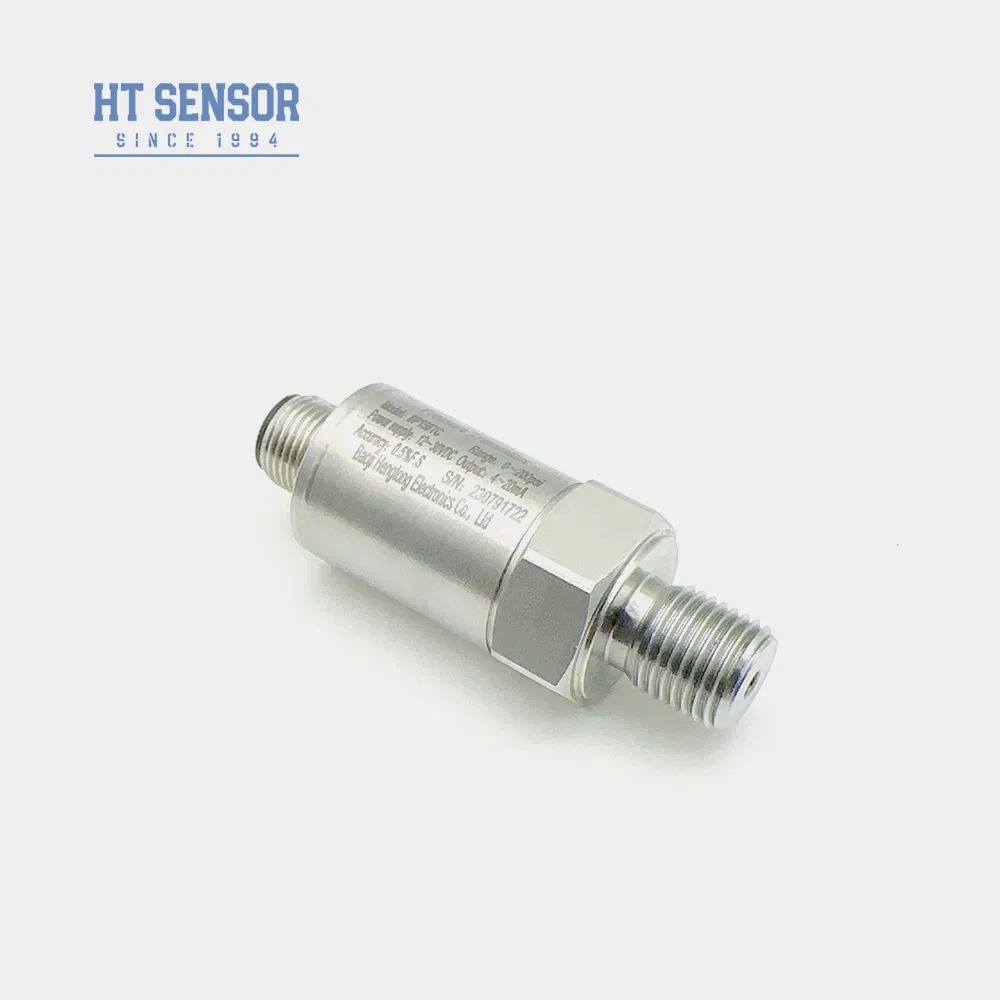

BP156 Sensor Transmitter Tekanan Ukuran Kecil M12

Ringkasan Produk

BP156 pemancar tekanan menggunakan HT seri silikon tahan tekanan isolasi membran minyak-diisi teknologi inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal ditempatkan dalam kandang baja tahan karat, mengubah sinyal sensor menjadi sinyal output standar. pengujian ketat dan penuaan screening komponen, produk setengah jadi, dan produk jadi memastikan kinerja yang stabil dan dapat diandalkan.

Fitur Utama

Jangkauan pengukuran yang luas dengan konstruksi baja tahan karat
Berbagai konfigurasi antarmuka tekanan tersedia
Peringkat perlindungan IP65 dengan casing stainless steel
Kemampuan penyesuaian nol dan skala penuh
Keakuratan pengukuran presisi tinggi

Aplikasi

Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L
Aplikasi industri maritim dan penerbangan
Pemantauan proses industri di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
Sistem kontrol hidraulik dan pneumatik

Parameter Kinerja

Jangkauan pengukuran	0kPa ~ 10kPa...5MPa
Jenis Tekanan	Tekanan pengukur, Tekanan absolut, Tekanan tertutup
Overload	≤ 1,5 kali dari kisaran nominal
Keakuratan @ 25oC	± 0,25% (Biasa) ± 0,5% (Max.)
Repeatability & Hysteresis	0.02% F.S. (Typical) 0.05% F.S. (Max.)
Stabilitas Jangka Panjang	± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.)
Pergeseran suhu titik nol	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Pergeseran Suhu Skala Penuh	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Tanggapan Frekuensi	2.4Khz
Suhu Kompensasi	0-70oC ((≤10mpa, dapat disesuaikan)
Suhu operasi	-20oC ~ 80oC
Suhu penyimpanan	-40oC ~ 120oC
Getaran	10g,55Hz ~ 2kHz
Bahan perumahan	304, 316L
Bahan diafragma	316L
Resistensi Isolasi	100MΩ 100VDC
Klasifikasi tahan ledakan	Ex db IIC T6 Gb
Peringkat Perlindungan	IP65
Segel O-Ring	Karet fluoro
Berat badan	~ 0,05kg

Spesifikasi Sinyal Keluar

Sinyal output	Tegangan Pasokan	Jenis output
4 ~ 20mA	12 ~ 30VDC	2/3/4 kawat
0~10/20mA		3 kawat
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC

Contoh Pemilihan

Pedoman Pemesanan

Memastikan media yang diukur kompatibel dengan bahan kontak produk
Model tahan ledakan tidak termasuk kepala tampilan digital
Untuk pemancar dengan kepala layar LCD atau LED, catu daya tidak harus lebih rendah dari 20VDC
Menginstal perangkat perlindungan petir dan memastikan grounding yang tepat untuk operasi yang andal
Untuk suhu operasi di bawah -20oC, pilih segel EPDM O-ring alih-alih karet Fluoro standar
Panjang kabel standar adalah 1,5m dengan bahan polietilen - tentukan alternatif saat memesan
Beri tahu kami tentang persyaratan khusus termasuk getaran yang kuat, kekuatan benturan, atau gangguan elektromagnetik

Panduan Konfigurasi Perintah

BP15X	Transmitter Tekanan Analog
Desain Konstruksi	5: Packard Plug. 6: Kabel Output Langsung yang Disegel 1,5 meter. 7: Konektor Hirschmann Mini. 8: Konektor Hirschmann Besar.
Jangkauan pengukuran	0kPa ~ 10kPa...5MPa (0-X)Kpa atau MPa dimana X menunjukkan rentang pengukuran aktual
Sumber Daya	D1: 24VDC D2: 5VDC D3: lainnya
Sinyal output	S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC
Koneksi Tekanan	J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Lainnya
Koneksi Listrik	B1: Hirschmann B2: PG7 B3: Kabel Disegel Outlet 1,5 meter B4: Lainnya
Jenis Tekanan	G: Mengukur Tekanan. A: Tekanan Absolute. S: Tekanan Referensi yang Disegel.

Pertanyaan yang Sering Diajukan

Apa fitur dari sensor tekanan pemancar Anda?

Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

Dapatkah saya menyesuaikan spesifikasi khusus?

Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.

Apa kapasitas produksi Anda?

Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.

Berapa jangka waktu pengiriman yang biasa?

5-8 hari kerja untuk model standar.

Bagaimana harga produknya?

Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.

Apa garansi produkmu? Dan layanan purna jual?

Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
