Sensor Tekanan Silikon TO8 untuk Uji Udara Kering Sensor Mini Tekanan Air
Detail Produk
| Nomor Model.: | HT12 | Jenis Thread: | TO8 |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas | Media pengukur: | Udara gas |
| Jangkauan: | 0-10kpa~1000kpa | Keluaran: | Sinyal analog |
| Asal: | Tiongkok | Kode Hs: | 9026209090 |
| Untuk: | Pemancar Tekanan Silikon Tersebar | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja tahan karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
Thread To8 Silicon Tekanan Sensor,Thread To8 Sensor Tekanan Air,Sensor uji udara kering Tekanan air |
||
Deskripsi Produk

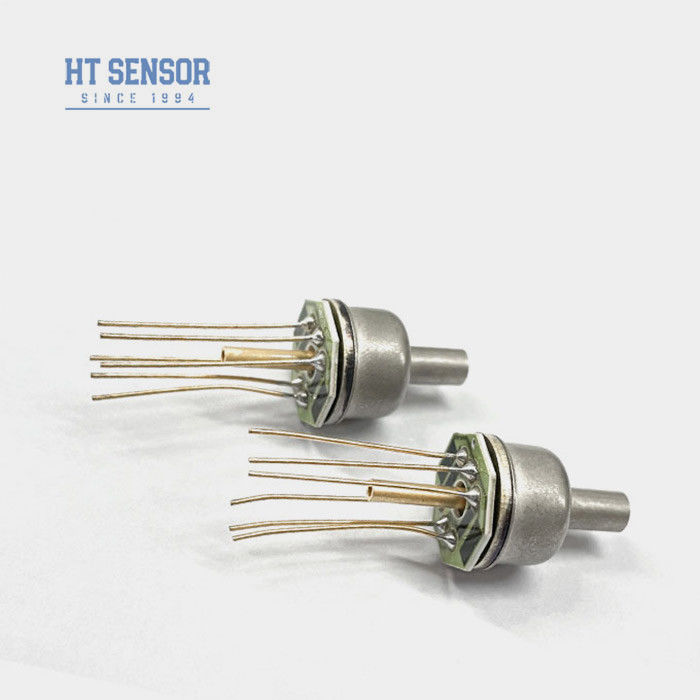

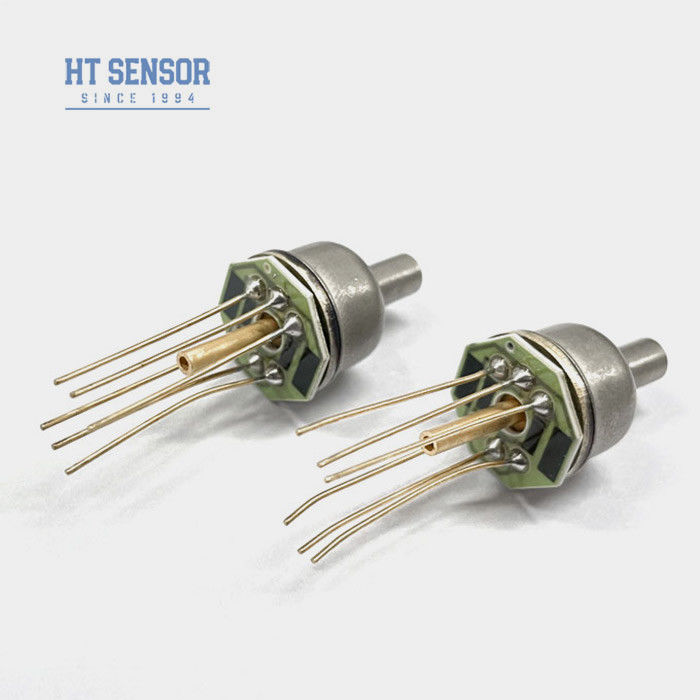

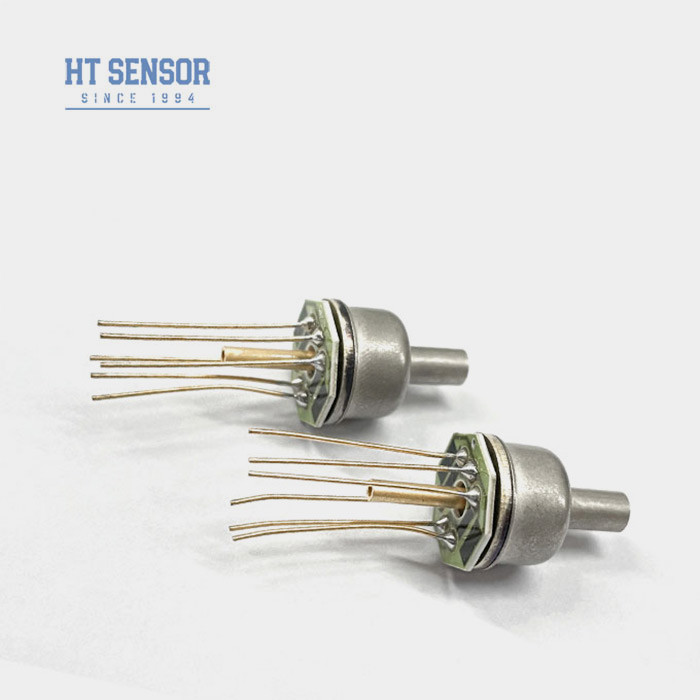

HT12 Baoji Hengtong To8 Silicon Pressure Sensor untuk Tes Udara Kering
Sensor tekanan piezoresistif silikon HT12 adalah elemen silikon difusi stabilitas tinggi, dikemas menggunakan enkapsulasi TO8 yang maju secara internasionalTeknologi ini dikenal karena keandalan, kebalikan, dan stabilitasnya yang luar biasa, sehingga sangat ideal untuk mengukur tekanan gas dengan akurat.
Fitur produk dari sensor tekanan silikon:
- Jangkauan pengukuran yang luas, 0~10KPa~2Mpa
- Keandalan tinggi dan stabilitas yang sangat baik
- Teknologi enkapsulasi TO8
- Aplikasi di bidang kedirgantaraan
Aplikasidari sensor tekanan silikon:
- Pengukuran tekanan gas kering, tidak korosif
- Sistem kontrol pneumatik
- Teknik Biomedis untuk aplikasi medis
- HVAC (Pemanasan, Ventilasi, dan AC)
- Pengujian ruang angkasa untuk tujuan terkait penerbangan
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Berat badan | ~ 12,5 g | |||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | ||||||
| Desain Konstruksi | |
| Dimensi | |

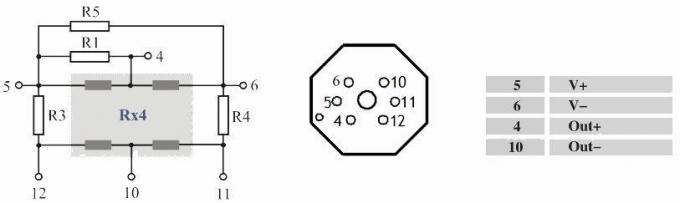

| Koneksi listrik dan kompensasi |
|
|
| Tips pemesanan |
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
