Name: HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT13V
Price: 21.00 USD
Availability: InStock

Informasi Detail

Nomor model.:	HT13V	Jenis kabel:	Bank empat kawat atau kertas
Jangkauan:	0-350kpa~35mpa	Memasok:	5-10VDC
Kata kunci:	Sensor Kecil	Paket Pengangkutan:	Kotak
Merek dagang:	HENGTONG	Asal usul:	Baoji Cina
Jenis sinyal keluaran:	Sinyal mv Tipe Analog	bahan:	Baja tahan karat
Menyoroti:	HT13V Mini Pressure Transmitter , Transmitter Tekanan Mini 13mm , 13mm Silicon Diaphragm Type Level Transmitter

Deskripsi Produk

Baoji Hengtong HT13V 13mm Tipe sensor tekanan silikon untuk Mini level Transmitter

HT13V Silicon Piezoresistive Pressure Sensor

Pengenalan sensor tekanan silikon mini:

HT13V adalah sensor tekanan silikon dengan stabilitas tinggi internasional canggih, presisi tinggi chip tekanan silikon, stres yang dioptimalkan desain dasar sinter, melalui SMT, ikatan kawat emas,Pengelasan diafragma, injeksi minyak vakum tinggi, tekanan siklus bantuan stres, suhu tinggi penuaan, kompensasi suhu dan proses lainnya, stabilitas produk sangat baik, kinerja yang sangat baik.
Ukuran keseluruhan diminiaturisasi untuk memenuhi persyaratan desain ukuran keseluruhan pengguna. Deteksi tekanan untuk baja tahan karat 316L, NBR atau media yang kompatibel dengan fluoropren.

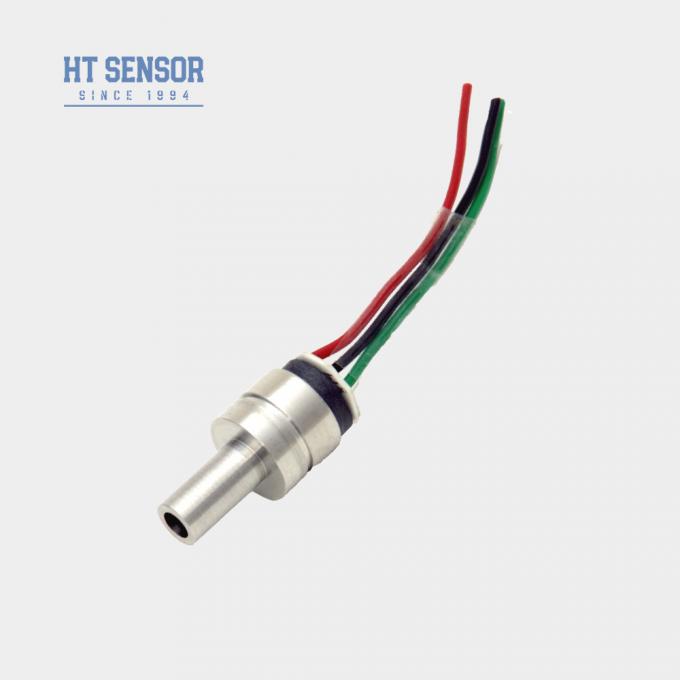

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 0

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 1

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 2

Fitur Produkdari sensor tekanan silikon mini:

Menggunakan teknologi canggih dan terkapar dalam 316L stainless steelperumahan
Jangkauan pengukuran yang luas 0~350KPa~60MpaS
Keandalan tinggi dan stabilitas yang sangat baik
Pasokan tegangan konstan

Aplikasidari sensor tekanan silikon mini:

Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
Desain kompak, ideal untuk aplikasi dengan ruang terbatas
Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan
Umum digunakan dalam sistem pendingin dan kompresor udara untuk pengukuran tekanan

Kinerja listrikdari sensor tekanan silikon mini:

Sumber Daya: ≤10VDC (5-10VDC)
Tegangan output modus umum: 50% dari input (biasanya)
Impedansi masukan:4KΩ~20KΩ
Impedansi output:2.5KΩ~6KΩ
Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel

Parameter Kinerjadari sensor tekanan silikon mini:
Jangkauan pengukuran	Gauge ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Absolute ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Disegel.	3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
	Jenis		Maksimal	Satuan
Nonlinearitas	± 0.15		± 0.3	% F.S
Kemungkinan diulang	0.05		0.1	% F.S
Hysteresis	0.05		0.1	% F.S
Zero Offset Output	0±1		0 ± 2	mV
Output Skala Penuh	100 ± 10		100 ± 30	mV
Zero Offset Temp. Drift	± 0.5		± 1	% F.S
Skala penuh Temp. Drift	± 0.5		± 1	% F.S
Temp Kompensasi.	0 ~ 70			oC
Suhu operasi	-20 ~ 80			oC
Suhu penyimpanan	-40 ~ 125			oC
Beban Terlalu Diizinkan	Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 80MPa
Tekanan ledakan	5X skala penuh
Stabilitas jangka panjang	0.2 %			F.S./Tahun
Bahan diafragma	316L
Resistensi Isolasi	≥ 200MΩ 100VDC
Getaran	Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz
Kejutan	100 g, 11 ms
Waktu Tanggapan	≤1ms
Segel O-ring	Karet nitril atau karet fluoro
Penuh Medium	Minyak Silikon
Berat badan	~ 15g
Parameter diuji dalam kondisi berikut: 10V @ 25oC

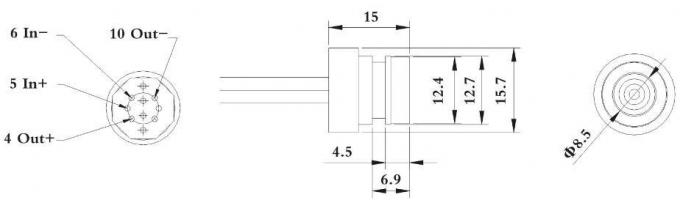

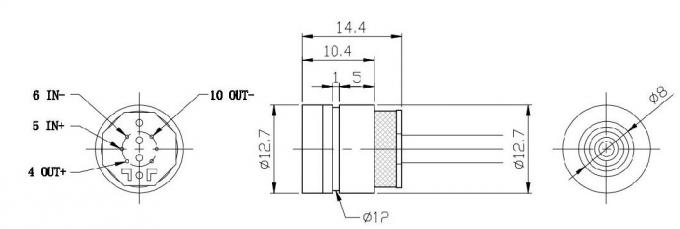

Desain Konstruksidari sensor tekanan silikon mini
tipe 1
tipe2

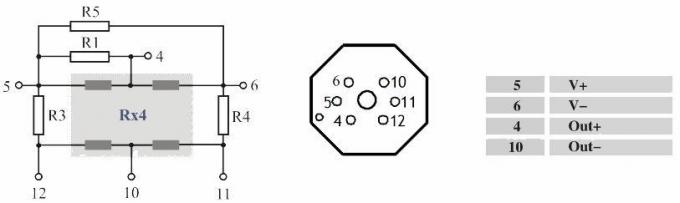

Koneksi listrik dan kompensasi

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 5

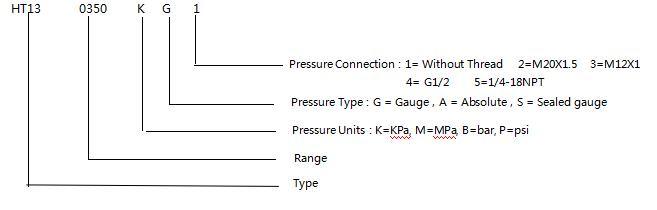

Contoh Pemilihan

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 6

Tips pemesanan

1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
udara yang dibutuhkan ketegangan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.

perusahaan

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 7

HT13V Mini Pressure Transmitter 13mm Silicon Diaphragm Type Level Transmitter 8

Pertanyaan dan Jawaban

1.Q: Apa fitur dari sensor tekanan pemancar Anda?

A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.

2.Q: Dapatkah saya menyesuaikan spesifikasi khusus?

A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM

3T: Apa kapasitas produksi Anda?

A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman
.

4.Q: Apa periode pengiriman yang khas?

A:5 ~ 8 hari kerjauntuk model standar. produk yang disesuaikan dapat bervariasi.

5.Q: Bagaimana harga produk? Apakah ada diskon?

A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang
.

6.Q: Apa garansi produk Anda? Dan layanan purna jual?

A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.

Label:

Tempat asal:	Baoji, Tiongkok
Nama merek:	HT SENSOR
Sertifikasi:	CE,RoHs,ISO9001
Nomor model:	HT13V

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	paket standar ekspor
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	Serikat Barat, L/C, T/T
Menyediakan kemampuan:	5000pcs/bulan
