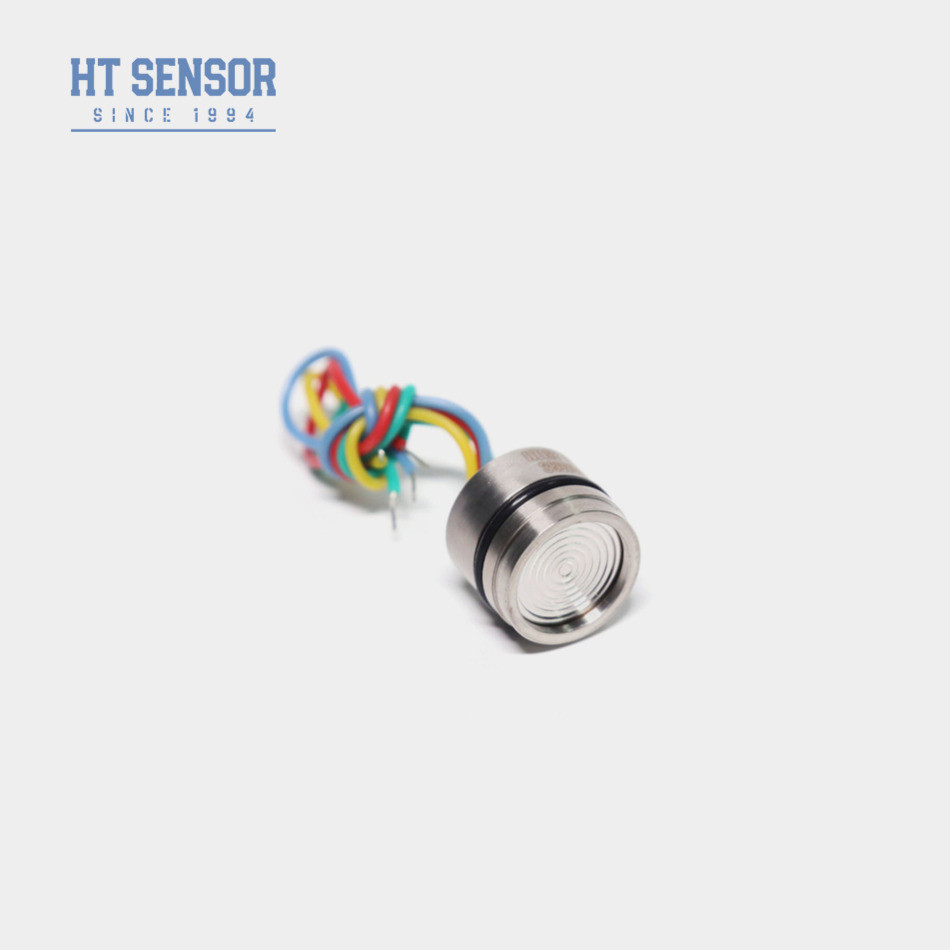

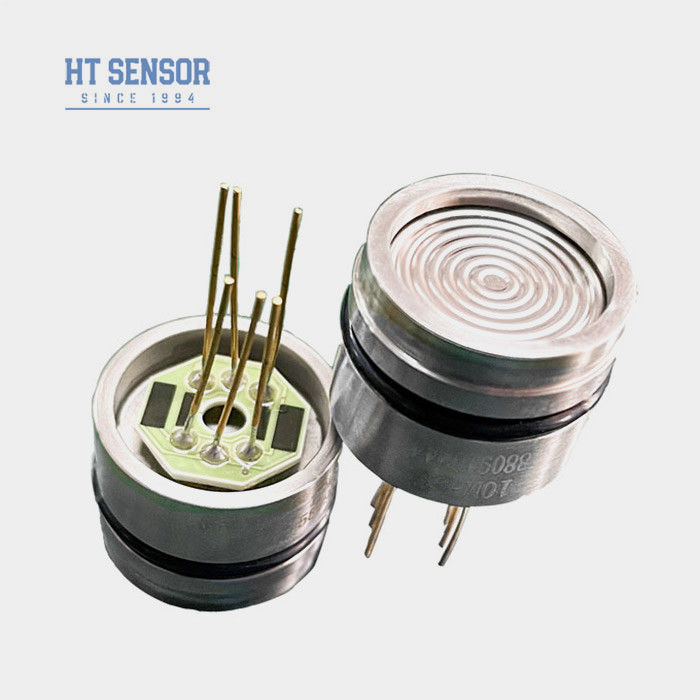

Sensor Tekanan Piezoresistif Silikon 19mm
Pengenalan sensor tekanan silikon:
HT19F berfungsi sebagai sensor tekanan piezoresistif silikon, dengan inti yang terdiri dari elemen silikon difusi yang sangat stabil.tekanan cairan dan gas dengan mengirimkan tekanan darimedium ke membran silikon melalui membran isolasi dan minyak silikon.Fleksibilitas sensor ini banyak digunakan dalam kompresor udara dan pendinginsistem.
Fitur Produkdari sensor tekanan silikon:
1Menggunakan teknologi canggih dan 316L stainless steel housing, bersama dengan bahan seperti titanium dan Hastelloy untuk diafragma2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nol koreksi
3.OKeandalan yang luar biasa, kebalikan, dan stabilitas
Aplikasidari sensor tekanan silikon:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316L Kompatibilitas baja tahan karat
2.Dipakai di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
3. Digunakan dalam industri kapal dan penerbangan
4. Cocok untuk sistem kontrol hidrolik dan pneumatik
5. Digunakan dalam aplikasi kontrol proses
Kinerja listrikdari sensor tekanan silikon:
1.Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
2.Input Impedansi: 3KΩ ~ 6KΩ
3. Output Impedansi:2.5KΩ~6KΩ
4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon: |
| Jangkauan |
Gauge ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Disegel. |
3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS |
| |
Jenis |
Maksimal |
Satuan |
| Nonlinearitas |
± 0.15 |
± 0.3 |
% F.S |
| Kemungkinan diulang |
0.05 |
0.1 |
% F.S |
| Hysteresis |
0.05 |
0.1 |
% F.S |
| Zero Output |
0±1 |
0 ± 2 |
mV |
| Output Span |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥35kPa |
100 ± 10 |
100 ± 30 |
mV |
| Kesalahan suhu-nol |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Suhu Kesalahan-Span |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Temp Kompensasi. |
≤ 20KPa |
0 ~ 50 |
oC |
| ≥35kPa |
0 ~ 70 |
oC |
| Suhu operasi |
-20 ~ 80 |
oC |
| Suhu penyimpanan |
-40 ~ 125 |
oC |
| Beban Terlalu Diizinkan |
Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa |
|
| Tekanan ledakan |
5X skala penuh |
|
| Stabilitas jangka panjang |
0.2 % |
F.S./Tahun |
| Bahan diafragma |
316L |
|
| Resistensi Isolasi |
≥ 200MΩ 100VDC |
|
| Getaran |
Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz |
|
| Kejutan |
100 g, 11 ms |
|
| Waktu Tanggapan |
≤1ms |
|
| Segel O-ring |
Cincin nitril atau cincin fluoro |
|
| Penuh Medium |
Minyak Silikon |
|
| Berat badan |
sekitar 28g |
|
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C |

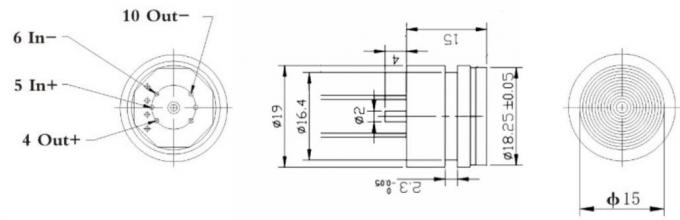

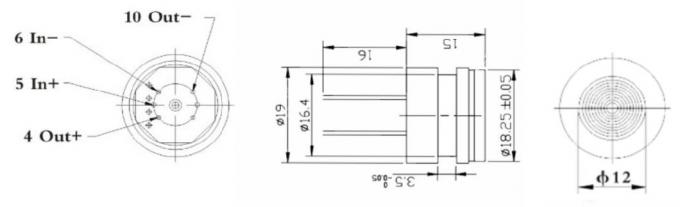

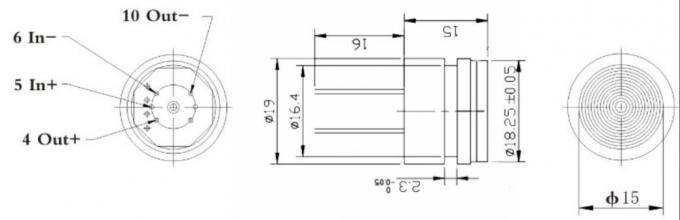

| Desain Konstruksi |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40MPaS |
 |
| ≥40MPaS |
 |

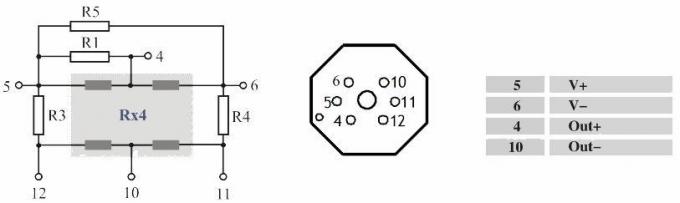

| Koneksi listrik dan kompensasi |
|
|
1. Perhatikan kecocokan antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai rkedap udara yang sama
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
