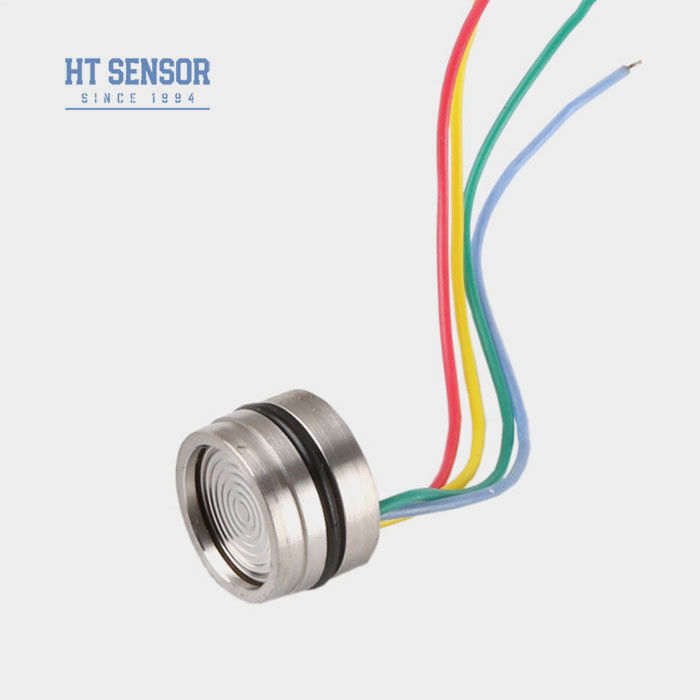

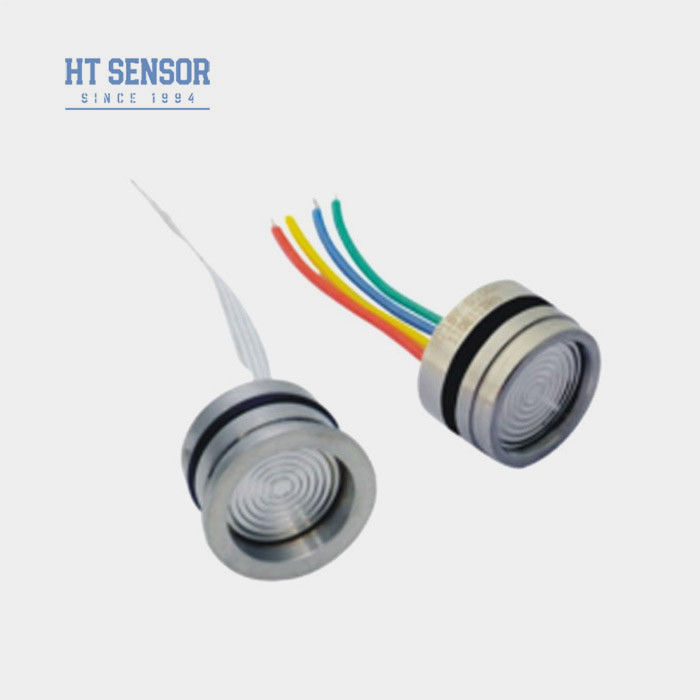

Sensor Tekanan Piezoresistif Silikon HT19V 5V 10VDC Sensor Tekanan Udara Cair Silikon
Product Details
| Nomor Model.: | HT19V | Jenis Thread: | TIDAK |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media pengukur: | Gas dan cair |
| Jangkauan: | 0-10kpa~100mpa | Keluaran: | MV |
| Jenis tekanan: | G/A/S | Memasok: | 1,5mA |
| Kode Hs: | 9026209090 | Menyediakan kemampuan: | 20000pcs/bulan |
| Jenis: | Sensor Tekanan Piezoresistif | Bahan: | Baja tahan karat |
| Kustomisasi: | Tersedia | Permintaan yang disesuaikan | ||
| Menyoroti |
HT19V Silicon Piezoresistive Pressure Sensor,Sensor Tekanan Piezoresistif Silicon 10VDC,Sensor Tekanan Udara Cairan Silikon 10VDC |
||
Product Description
HT19V 19mm 10VDC Powered Piezoelectric Silicon Pressure Sensor untuk Udara dan Cairan
HT19V Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
HT19V menggunakan elemen silikon difusi yang sangat stabil, menjadikannya sensor tekanan piezoresistif silikon yang dapat diandalkan.sensor secara akurat mengukur tekanan cairan dan gasAplikasi yang luas dalam kompresor udara dan sistem pendingin membuatnya menjadi aset yang berharga di berbagai industri.
Fitur Produkdari sensor tekanan silikon:
1Menggunakan sirkuit film tebal untuk kompensasi suhu dan offset nolkoreksi
2Keandalan tinggi dan stabilitas yang sangat baik
3.Sumber daya tegangan konstan, output standar
Aplikasidari sensor tekanan silikon:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
2. Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
3.Biasanya digunakan dalam sistem pendingin dan kompresor udara untuk tekanan pengukuran.
Kinerja listrikdari sensor tekanan silikon:
1.Sumber Daya: ≤10VDC
2.Tekanan output modus umum: 50% dari input (biasanya)
3.Impedansi masukan: 4KΩ ~ 20KΩ
4. Output Impedansi:2.5KΩ~6KΩ
5. Koneksi listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon:. | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Jenis | Maksimal | Satuan | ||||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Segel O-ring | Karet nitril atau karet fluoro | |||||
| Penuh Medium | Minyak Silikon | |||||
| Berat badan | ~ 28g | |||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | ||||||
| Desain Konstruksidari sensor tekanan silikon | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40MPaS |
|
| ≥40MPaS | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon |
|
|
| Contoh Pemilihan |
| Tips pemesanan |
2. Selama perakitan rumah, pastikan ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari kerusakan plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
| Pertanyaan dan Jawaban |
.
.
