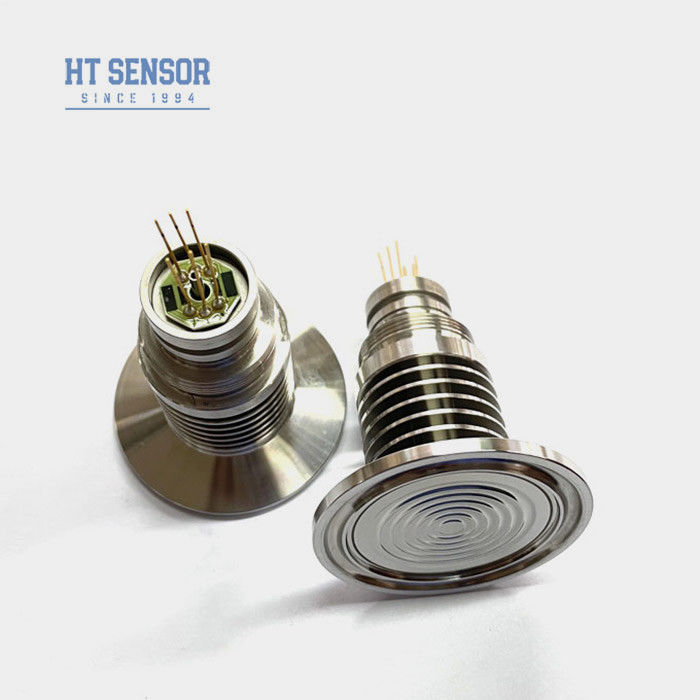

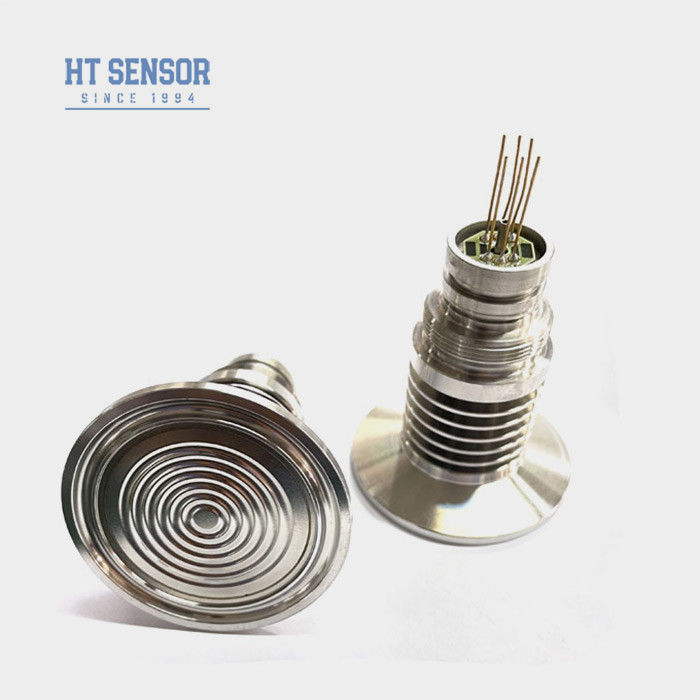

Transduser Tekanan Silikon HT-IQT Flange Mudah Dibersihkan Sensor Tekanan Suhu Tinggi
Product Details
| Nomor Model.: | HT-IQT | Jangkauan: | 0-35kpa~3,5Mpa |
|---|---|---|---|
| Jenis kabel: | Pin Kovar Empat Kawat Atau Berlapis Emas | Media Ukur: | Gas dan cair |
| Memasok: | 1,5mA | Dia: | 50.4mm |
| Suhu: | -40~125 | Keluaran: | sinyal mv |
| Merek dagang: | HENGTONG | kode Hs: | 9026209090 |
| Jenis sinyal keluaran: | Tipe Analog | proses produksi: | Integrasi |
| Bahan: | baja tahan karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
HT-IQT Silicon Pressure Transducer,Flange Transduser Tekanan Silicon,Mudah Bersih Sensor Suhu Tekanan Tinggi 3 |
||
Product Description
HT-IQT Flensa Suhu Tinggi Mudah Dibersihkan Sensor Tekanan Silikon untuk Transduser
Sensor Tekanan Piezoresistif Silikon HT-IQT
Pengantar sensor tekanan silikon:
HT-IQT adalah sensor tekanan diafragma rata dengan chip silikon difusi suhu tinggi yang sangat stabil. Chip sensitif tidak bersentuhan langsung dengan media yang diukur. Tekanan ditransfer ke chip sensitif melalui diafragma baja tahan karat dan oli silikon penyegel, dan jembatan resistansi chip berubah, menghasilkan perubahan tegangan, dan tegangan berubah ke tingkat milivolt. Produk ini adalah struktur penjepit suhu tinggi, mudah dibersihkan tidak akan menghasilkan kristalisasi di ujung ulir, mudah dibersihkan, pemasangan sederhana, keandalan tinggi. Cocok untuk industri makanan, kesehatan, dan industri lainnya.
Fitur Produkdari sensor tekanan silikon:
- Teknologi canggih dan pengemasan rumah baja tahan karat 316L
- Kompensasi suhu dan koreksi titik nol melalui film tebal
- sirkuitKeandalan, pengulangan, dan stabilitas yang luar biasa
- Cocok untuk mengukur tekanan gas dan cairan non-korosif dengan kompatibilitas 316Lbaja tahan karat
- Industri makanan dan minuman
- Industri farmasi
- Catu Daya: ≤2mA DC (Khas 1.5mA DC)
- Impedansi Input : 2.5KΩ~6KΩ
- Impedansi Output: 2.5KΩ~6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm.
| Parameter Kinerjadari sensor tekanan silikon: | |||||
| Rentang Pengukuran | Pengukur (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolut (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Disegel (S) | 3500KPaS | ||||
| Typ | Maks | Satuan | |||
| NonLinearitas | ±0.15 | ±0.3 | %F.S | ||
| Pengulangan | 0.05 | 0.1 | %F.S | ||
| Histeresis | 0.05 | 0.1 | %F.S | ||
| Output Offset Nol | 0±1 | 0±2 | mV | ||
| Output Skala Penuh | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Zero Offset Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Full Scale Temp. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Suhu Kompensasi | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Suhu Operasi | -20~80 | ºC | |||
| Suhu Penyimpanan | -40~125 | ºC | |||
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan Pecah | 5X skala penuh | ||||
| Stabilitas Jangka Panjang | 0.2 % | F.S/Tahun | |||
| Material Diafragma | 316L | ||||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejut | 100g,11ms | ||||
| Waktu Respons | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet Fluoro | ||||
| Media Pengisi | Oli Silikon | ||||
| Berat | ~220g | ||||
| Parameter diuji dalam kondisi berikut: 1.5mA @25°C | |||||
| Konstruksi Garis Besar | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pilihan |
| Tips Pemesanan |
2. Selama proses perakitan rumah, pastikan bahwa itu sejajar secara vertikal dan berikan tekanan yang merata untuk menghindari kemacetan atau kerusakan pada pelat kompensasi.
3. Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pemesanan.
4. Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tusukan diafragma dan kerusakan pada inti.
5. Jaga agar port tekanan inti pengukur tetap terbuka ke atmosfer untuk mencegah air, uap air, atau media korosif masuk ke ruang tekanan negatif inti pengukur.
6. Jika ada perubahan pin, lihat label pada kabel inti yang sebenarnya.
