Sel Sensor Tekanan Silikon Cair 10VDC Mini Ulir untuk Tangki Air Sensor Tekanan Level
Product Details
| Model TIDAK.: | HT30V | Jenis Thread: | Disesuaikan |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Disesuaikan: | Disesuaikan | Kekuatan: | 5VDC 10VDC |
| Spesifikasi: | benang G1/4 G1/8 1/4NPT dan sebagainya | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja Tahan Karat | Kustomisasi: | Tersedia |
| Menyoroti |
Sensor Tekanan Silikon Cair 10VDC,Sensor Tekanan Silikon Cairan Mini Thread,Sensor tekanan tingkat tangki air 10VDC |
||
Product Description

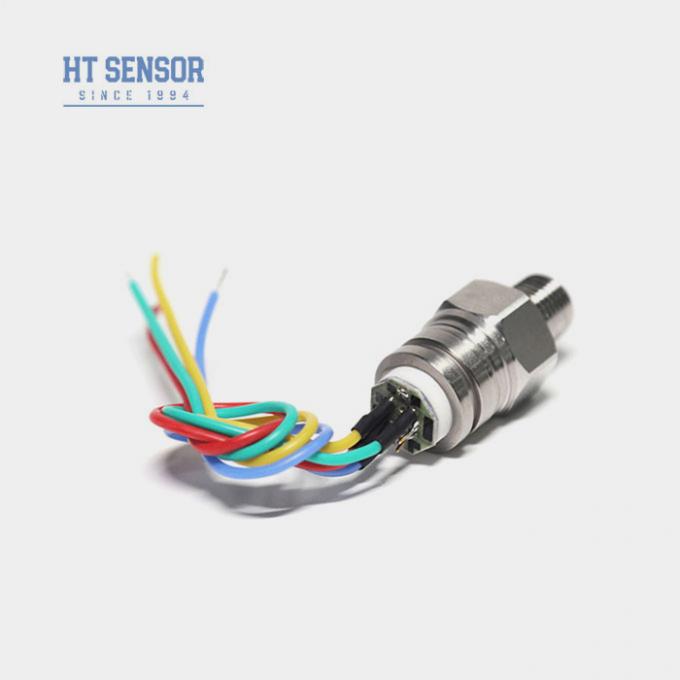

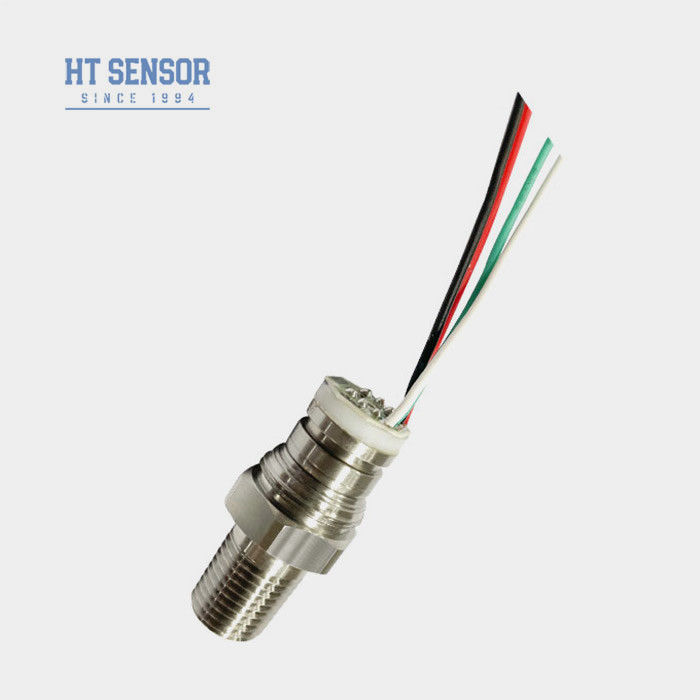

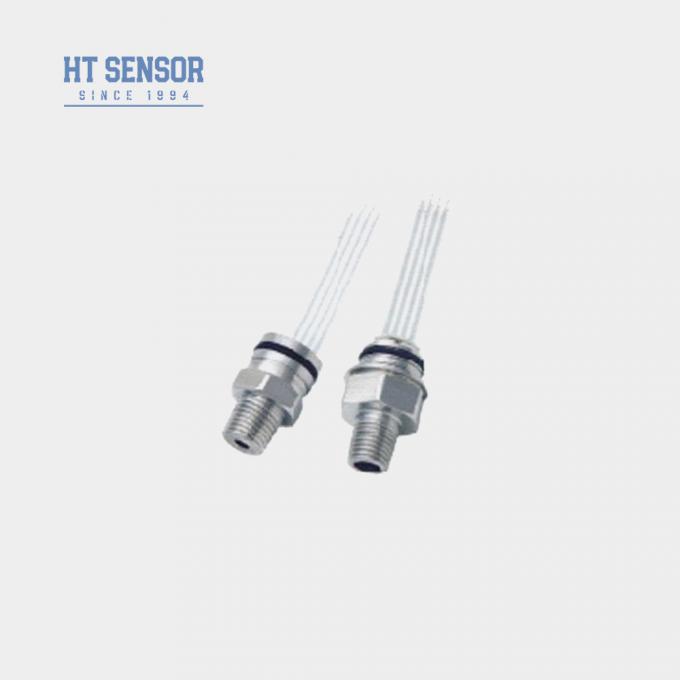

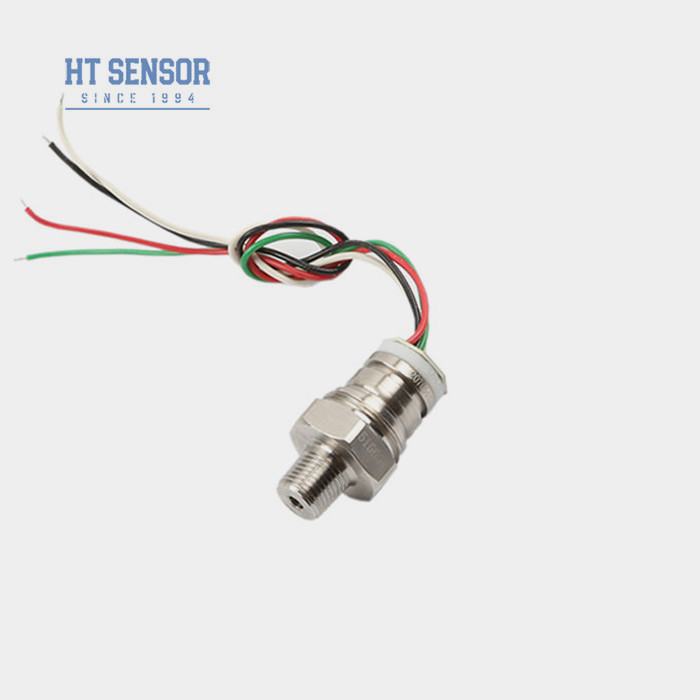

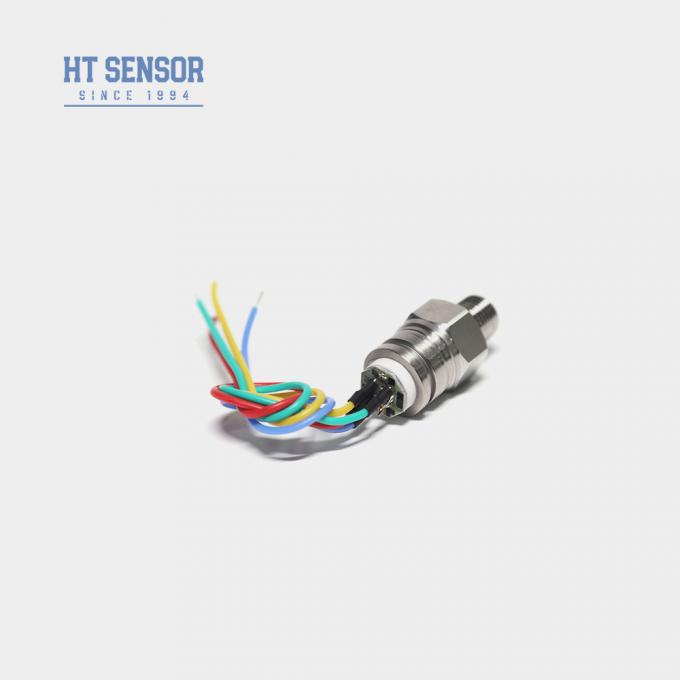

HT30V 10VDC Powered Mini Thread Liquid Silicon Pressure Sensor Transducer
HT30V PiezoresistifSilikonSensor Tekanan
Pengenalan sensor tekanan silikon benang:
HT30V menggunakan elemen silikon difusi yang sangat stabil, menjadikannya sensor tekanan piezoresistif silikon yang dapat diandalkan.sensor secara akurat mengukur tekanan cairan dan gasAplikasi yang luas dalam kompresor udara dan sistem pendingin membuatnya menjadi aset yang berharga di berbagai industri.
Fitur Produkdari sensor tekanan silikon benang:
- Menggunakan sirkuit film tebal untuk kompensasi suhu dan offset nolkoreksi.
- Keandalan tinggi dan stabilitas yang sangat baik.
- Sumber daya tegangan konstan, output standar
- Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316LKompatibilitas baja tahan karat
- Digunakan dalam sistem kontrol proses untuk memantau dan mengendalikan tekanan.
- Umum digunakan dalam sistem pendingin dan kompresor udara untuk tekanan pengukuran.
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi, pita kabel
| Parameter Kinerjadari sensor tekanan silikon benang: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Disegel. | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| Jenis | Maksimal | Satuan | ||||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Segel O-ring | Karet nitril atau karet fluoro | |||||
| Penuh Medium | Minyak Silikon | |||||
| Berat badan | ~ 63g | |||||
| Parameter diuji dalam kondisi berikut: 10V @ 25oC | ||||||
| Desain Konstruksi | |

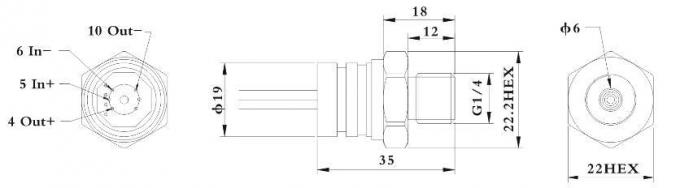

| Dimensi | |
| Catatan: Ukuran benang dari sensor tekanan dapat disesuaikan | |
| Koneksi listrik dan kompensasi |
|
|
| Contoh Pemilihan |
| Tips pemesanan |
1. Untuk sensor threaded, pastikan untuk mengkonfirmasi antarmuka thread yang diperlukan, antarmuka atas, antarmuka bawah atau pengelasan perlu untuk memberikan diagram ukuran garis besar.
2Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
3Hindari menggunakan tangan atau benda tajam pada diafragma sensor, untuk menghindari deformasi diafragma atau tindikan dan kerusakan pada inti.
4. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
5Jika ada pin perubahan, merujuk pada label pada kabel inti yang sebenarnya.
