Elemen Sensor Tekanan Silikon Baja Tahan Karat Sel Transmiter Tekanan Piezoresistif
Product Details
| Model TIDAK.: | HT30 | Jenis Thread: | G1/4 G1/8 dan sebagainya |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas atau kawat suhu tinggi 100 mm. | Media Ukur: | Gas dan cair |
| Stabilitas: | ± 0,1% F.S/Tahun | Jangkauan: | 0~10kpa- 40Mpa |
| Diafragma: | 316L | Catu Daya: | 1,5mA |
| Jenis sinyal keluaran: | Tipe Analog | Bahan: | Baja Tahan Karat |
| Kustomisasi: | Tersedia | Permintaan yang disesuaikan | Jaminan: | 2 Tahun |
| Menyoroti |
Sensor Tekanan Silikon Baja Berastain,Elemen sensor tekanan silikon,Silicon Piezoresistive Pressure Transmitter |
||
Product Description

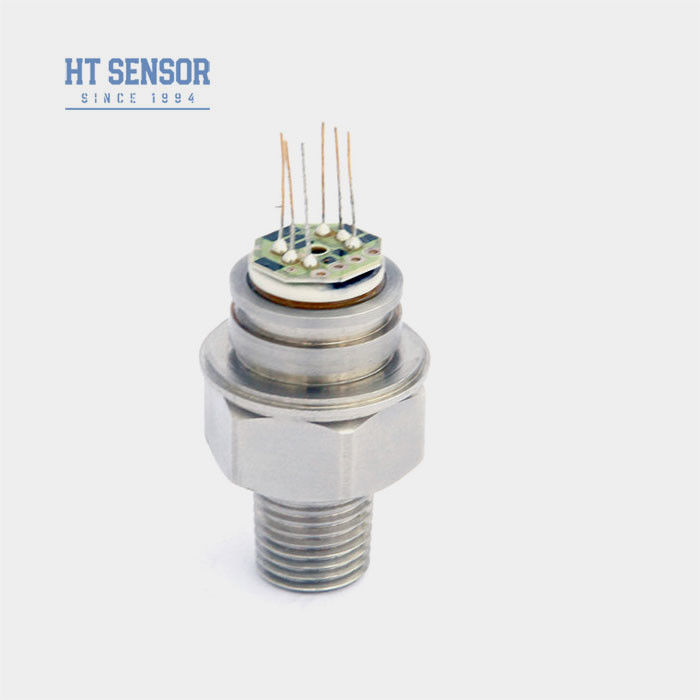

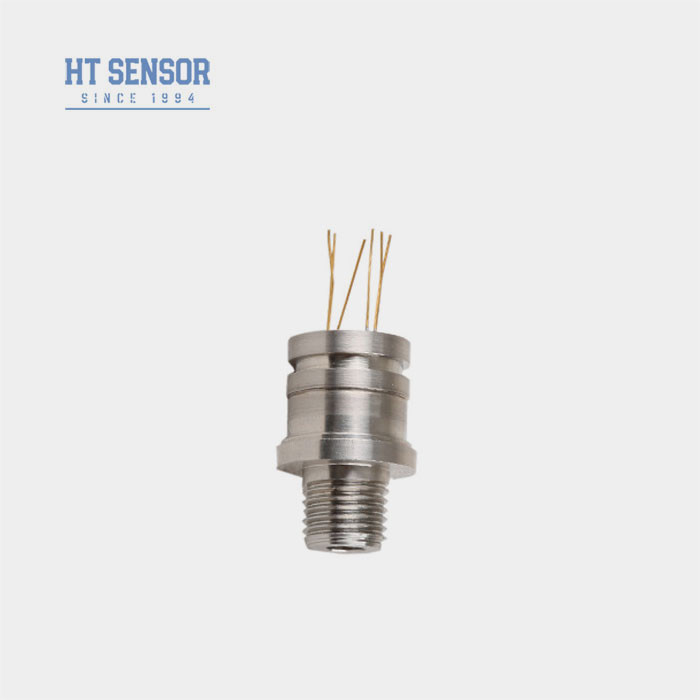

HT30 Stainless Steel Pressure Probe Element Silicon Pressure Sensor untuk Pressure Transmitter
HT30 Silicon Piezoresistive Pressure Sensor
Pengenalan sensor tekanan silikon:
Sensor tekanan piezoresistif silikon HT30 adalah silikon difusi yang sangat stabilIni memanfaatkan efek piezoresistif dari silikon difusi untuk mengukurtekanan cairan dan gas.benang, dan ia tidak menggunakan O-ring penyegelan, membuatnya cocok untuk berbagaiaplikasi
Fitur Produkdari sensor tekanan silikon:
1Menggunakan teknologi canggih dan 316L stainless steel housing, bersama denganbahan seperti titanium dan Hastelloy untuk diafragma
2Menggunakan sirkuit film tebal untuk kompensasi suhu dan titik nolkoreksi.
3.Multiple thread interface tersedia untuk dipilih
4.Selap sebagai satu bagian, ukuran kompak, dan keandalan tinggi
Aplikasidari sensor tekanan silikon:1.Dipakai di berbagai situs proses industri, termasuk minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
2. Digunakan dalam industri kapal dan penerbangan
3. Cocok untuk sistem kontrol hidrolik dan pneumatik
4. Digunakan dalam aplikasi kontrol proses
Kinerja listrikdari sensor tekanan silikon:1.Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
2.Input Impedansi:2.5KΩ~6KΩ
3. Output Impedansi:2.5KΩ~6KΩ
4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 63g | ||||
| Parameter diuji dalam kondisi berikut: 1.5mA @ 25°C | |||||
| Desain Konstruksi | |

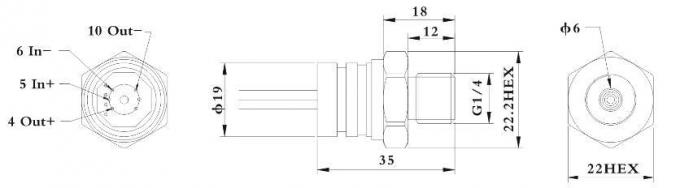

| Dimensi |
|

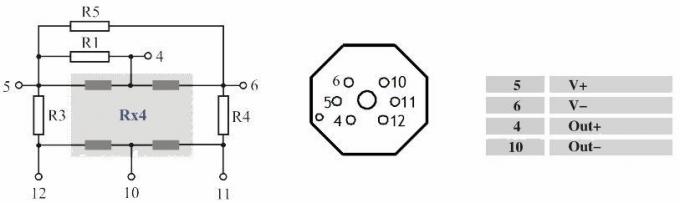

| Koneksi listrik dan kompensasi |
|

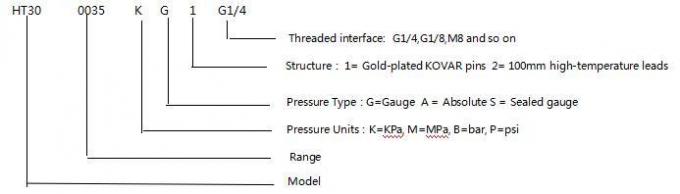

| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
| Pertanyaan dan Jawaban |
.4.Q: Apa periode pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
.6.Q: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
