Sel Tekanan Sel Sensor Diferensial HT20V Silikon Difusi Piezoresistif
Product Details
| Model TIDAK.: | HT20V | Jenis kabel: | Empat Kawat |
|---|---|---|---|
| Media Ukur: | Gas dan cair | Disesuaikan: | Disesuaikan |
| Kekuatan: | 10VDC | Paket Transportasi: | karton |
| Jenis: | Sensor Tekanan Piezoresistif Diferensial | Jenis sinyal keluaran: | Tipe Analog |
| Bahan: | Baja Tahan Karat | Kustomisasi: | Tersedia | Permintaan yang disesuaikan |
| Menyoroti |
Tekanan sensor diferensial HT20V,Differensial sensor tekanan difusi silikon,Sensor Tekanan Piezoresistif Silikon Difusi |
||
Product Description

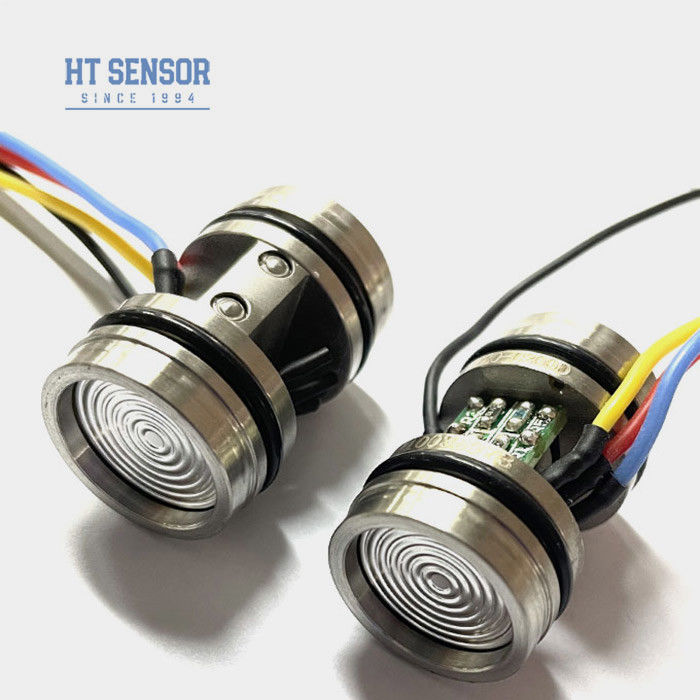

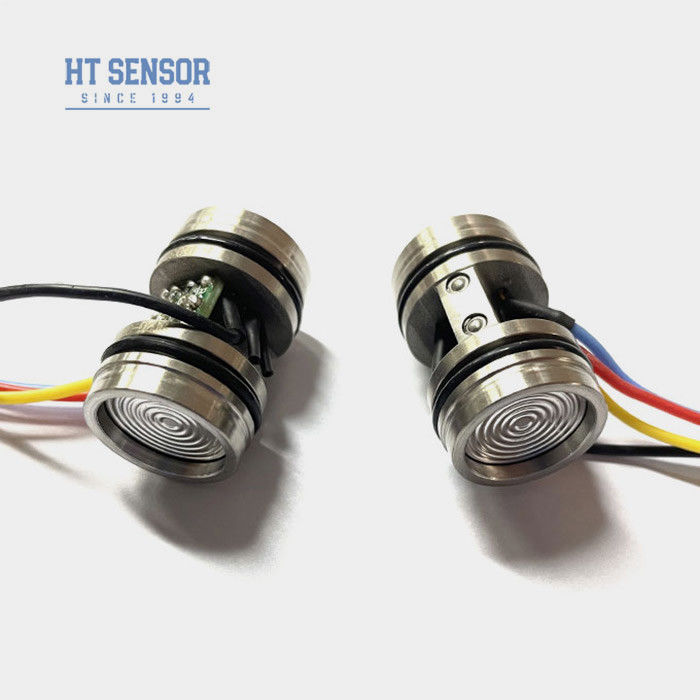

Baoji Hengtong HT20V Diferensial Piezoresistive Diffused Silicon Tekanan Sensor 10vdc
Pengenalan sensor tekanan silikon difusi diferensial:
HT20V adalah sensor tekanan diferensial yang menggunakan diffused yang sangat stabilelemen silikon sebagai intinya. terbungkus dalam rumah tahan 316L stainless steel,sensor bekerja dengan keandalan yang luar biasa.melalui diafragma stainless steel dan minyak silikon tertutup, memastikanChip sensitif tetap terisolasi darikontak langsung dengan medium yang diukur, membentuk keadaan padat sepenuhnyastruktur untuk pengukuran tekanan diferensial yang akurat.produk serbaguna ini cocok untuk berbagai aplikasi yang menuntutpengukuran tekanan diferensial yang tepat
Fitur Produkdari sensor tekanan silikon difusi diferensial:
- Kinerja yang stabil dan dapat diandalkan
- Ketahanan tinggi terhadap tekanan statis
- Biaya efektif
- Deteksi tekanan diferensial
- Instrumen kalibrasi tekanan
- Pengukuran tingkat cairan
- Sumber Daya: ≤10VDC
- Tegangan output modus umum: 50% dari input (biasanya)
- Impedansi masukan:4KΩ~20KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik: 100mm kabel suhu tinggi.
| Parameter Kinerjadari sensor tekanan silikon difusi diferensial: | ||||
| Jangkauan pengukuran | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Jenis | Maksimal | Satuan | ||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |
| Hysteresis | 0.05 | 0.1 | % F.S | |
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |
| Output Skala Penuh | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | |
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2.5 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 0.8 | ± 1.5 | % F.S | |
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Suhu operasi | -20 ~ 80 | oC | ||
| Suhu penyimpanan | -40 ~ 125 | oC | ||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||
| Tekanan ledakan | 5X skala penuh | |||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||
| Bahan diafragma | 316L | |||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||
| Kejutan | 100 g, 11 ms | |||
| Waktu Tanggapan | ≤1ms | |||
| Segel O-ring | Karet nitril atau karet fluoro | |||
| Penuh Medium | Minyak Silikon | |||
| Berat badan | ~ 45g | |||
| Parameter diuji dalam kondisi berikut: Tegangan konstan 10V dan suhu lingkungan 25oC | ||||
| Desain Konstruksidari sensor tekanan silikon difusi diferensial | |
| Dimensi |  |
| Catatan:Ujung keluar adalah terminal positif. Jika ada perubahan warna kawat, silakan lihat label yang melekat pada sensor untuk informasi yang akurat | |
| Koneksi listrik dan kompensasidari sensor tekanan silikon difusi diferensial |
|
| Contoh Pemilihan |
| Tips pemesanan |
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan bahkan untuk menghindari atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
| Pertanyaan dan Jawaban |
.
.
