BP9325 Sensor Tekanan Air Silikon Transmitter Sensor Tekanan Udara Mv Output M12*1
Product Details
| Nomor Model.: | BP9325 | Jenis Thread: | G1/4 atau 1/2NPT Dan seterusnya |
|---|---|---|---|
| Jenis kabel: | Empat Kawat | Media Ukur: | Gas dan cair |
| Jangkauan: | 0-10kpa | Disesuaikan: | Disesuaikan |
| Stabilitas jangka panjang: | +-0,1%FS/Tahun(Biasa) | Kompensasi Temp.: | -10~70℃ |
| Diafragma: | SS316L | Penuh Medium: | Minyak Silikon |
| Spesifikasi: | Disesuaikan | Jenis: | Sensor Tekanan Silikon Piezoresistif |
| Jenis sinyal keluaran: | Tipe Analog | Bahan: | baja tahan karat |
| Kustomisasi: | Tersedia bisa OEM. Permintaan yang disesuaikan. | ||
| Menyoroti |
BP9325 sensor tekanan air silikon,Mv Output Air Silicon Pressure Sensor Transmitter,BP9325 sensor tekanan udara |
||
Product Description

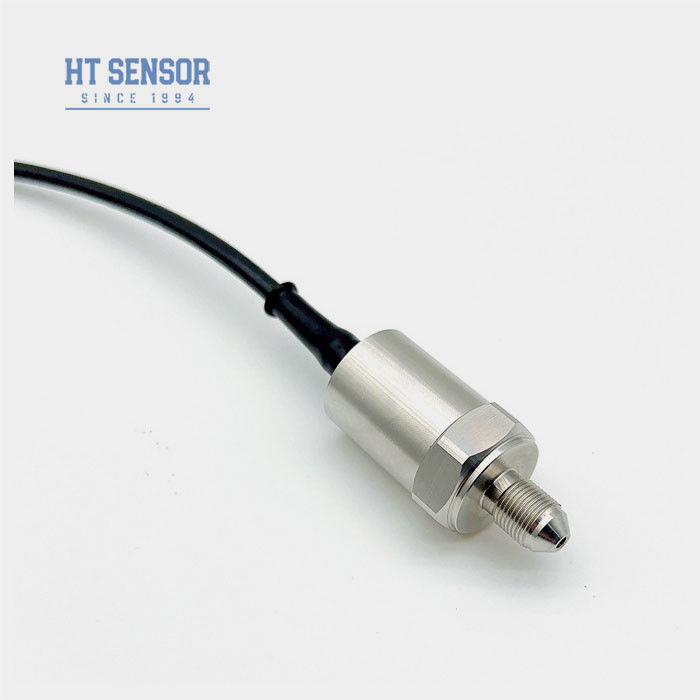

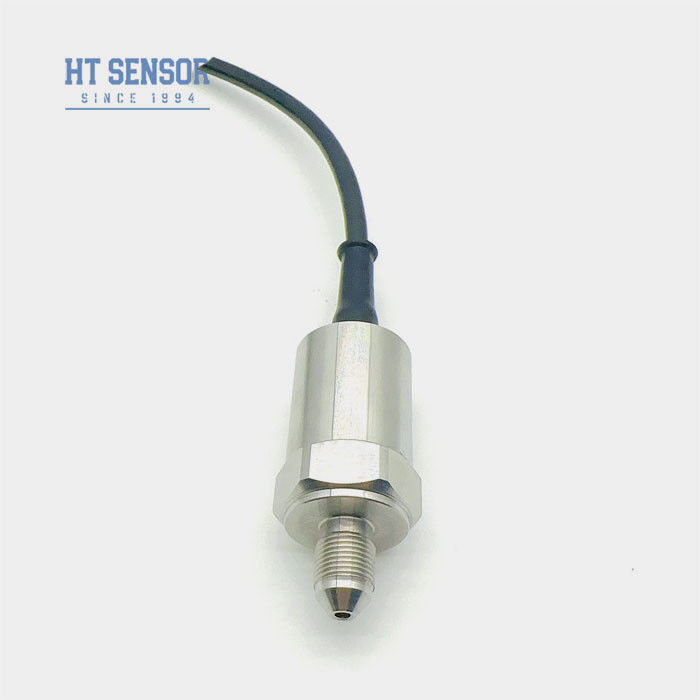

HTsensor BP9325 Air Gas Water silicon Pressure Sensor Transmitter Dengan Output mv
Pengantar pemancar sensor tekanan silikon:
Sensor tekanan piezoresistif silikon BP9325 adalah silikon difusi yang sangat stabil elemen. Perbedaan tekanan dari media yang diukur ditransmisikan ke diafragma silikon melalui diafragma isolasi 316L dan minyak silikon. Dengan memanfaatkan efek piezoresistif dari silikon difusi, ia mencapai tujuan mengukur tekanan cairan dan gas
Fitur Produk dari pemancar sensor tekanan silikon:
- 1. Menggunakan teknologi canggih dan casing baja tahan karat 316L, dengan bahan
- 2. seperti diafragma titanium penuh dan Hastelloy
- 3. Menggunakan sirkuit film tebal untuk kompensasi suhu dan koreksi titik nol
- 5. Keandalan, pengulangan, dan stabilitas tinggi
Aplikasi dari pemancar sensor tekanan silikon:
- 1. Cocok untuk mengukur tekanan gas dan cairan non-korosif dengan baja tahan karat 316L
- 2. Diterapkan dalam proses di tempat industri seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- 3. Digunakan dalam industri kelautan dan penerbangan
- 4. Sistem kontrol hidrolik dan pneumatik
- 5. Kontrol proses
Kondisi Dasar dari pemancar sensor tekanan silikon:
- 1. Catu Daya: ≤2mADC (nilai tipikal 1.5mADC)
- 2. Impedansi Input: 2.5KΩ~6KΩ
- 3. Impedansi Output:2.5KΩ~6KΩ

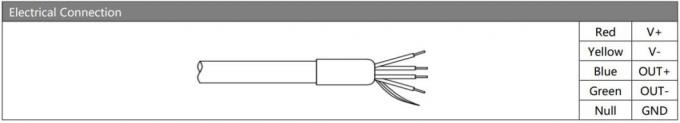

- 4. Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerja dari pemancar sensor tekanan silikon: | |||||
| Rentang Pengukuran | Pengukur(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolut(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Tertutup (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| Typ | Maks | Satuan | |||
| Linearitas | ±0.15 | ±0.3 | %F.S | ||
| Pengulangan | 0.05 | 0.1 | %F.S | ||
| Histeresis | 0.05 | 0.1 | %F.S | ||
| Output Offset Nol | 0±1 | 0±2 | mV | ||
| Output Skala Penuh | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Hanyutan Suhu Offset Nol | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Hanyutan Suhu Skala Penuh | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Suhu Kompensasi. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Suhu Operasi | -20~80 | ºC | |||
| Suhu Penyimpanan | -40~125 | ºC | |||
| Kelebihan Beban yang Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan Pecah | 5X skala penuh | ||||
| Stabilitas Jangka Panjang | 0.2 % | F.S/Tahun | |||
| Material Diafragma | 316L | ||||
| Resistansi Isolasi | ≥200MΩ 100VDC | ||||
| Segel O-ring | Karet Nitril atau Karet Fluoro | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Guncangan | 100g,11ms | ||||
| Waktu Respons | ≤1ms | ||||
| Media Pengisi | Minyak Silikon | ||||
| Berat | ~0.1kg | ||||
| Parameter diuji dalam kondisi berikut: Arus konstan 1.5mA dan suhu sekitar 25°C | |||||
