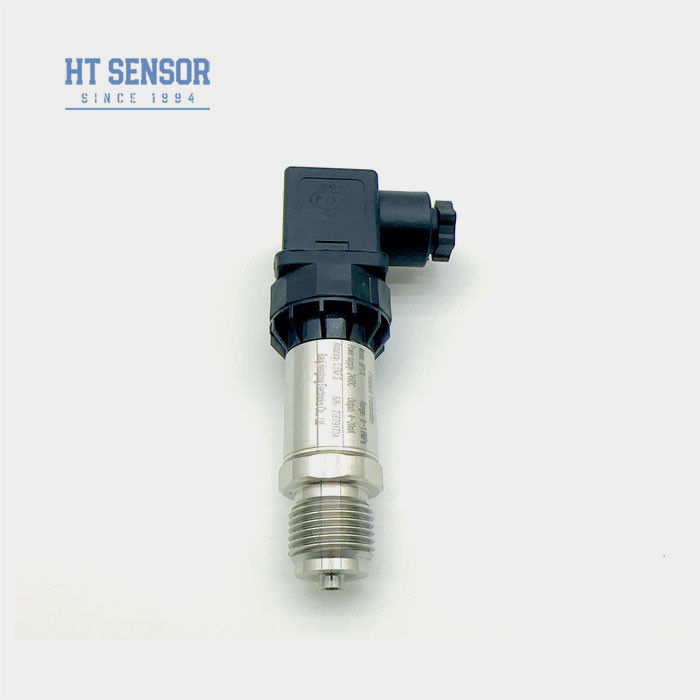

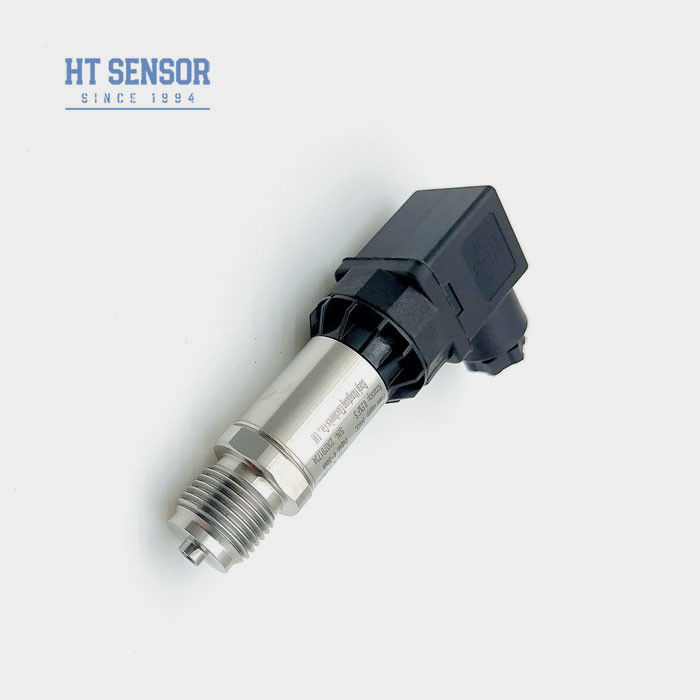

BP170 Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
BP170 sensor pemancar tekanan menggunakan seri HT silikon terisolasi isi minyak inti sensor sebagai elemen pengukuran sinyal.PCB presisi tinggi yang dikembangkan sendiri untuk mengubah sinyal sensor menjadi sinyal output standar yang dibutuhkan oleh pelanggan.produk jadi diuji ketat dan penuaan screening, kinerja yang stabil dan dapat diandalkan, cocok untuk berbagai kesempatan pengujian tekanan
Fitur produk sensor pemancar tekanan:
- 1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
- 2. Desain kompak dan ringan
- 3. presisi tinggi, semua struktur stainless steel
- 4.Skala nol dan penuh yang dapat disesuaikan
Aplikasi sensor pemancar tekanan:
- 1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
- 2. Digunakan dalam industri kapal dan penerbangan
- 3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- 4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter kinerja sensor pemancar tekanan |
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Pilihan Contoh sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak kurang dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type seal ring harus dipilih.
6. Panjang kabel default adalah 1,5m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
7. Dalam hal persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan sensor pemancar tekanan |
| BP170X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
