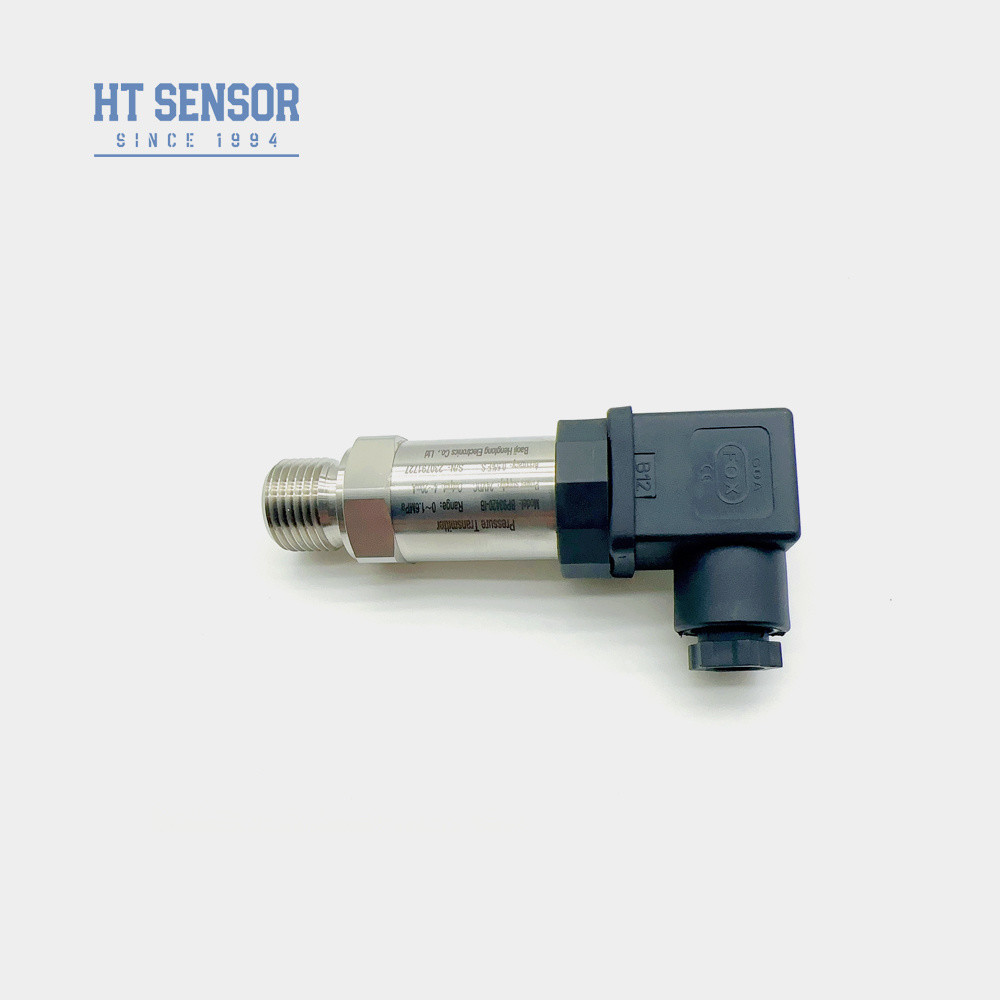

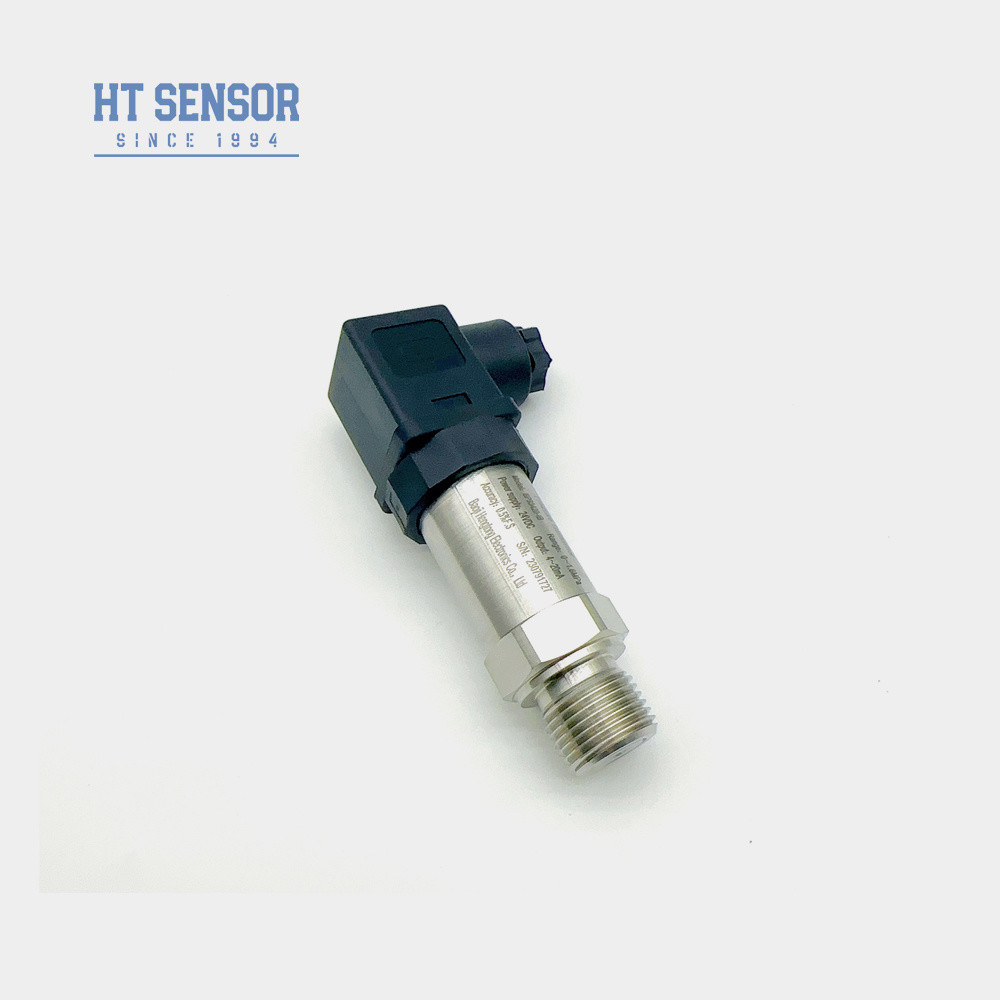

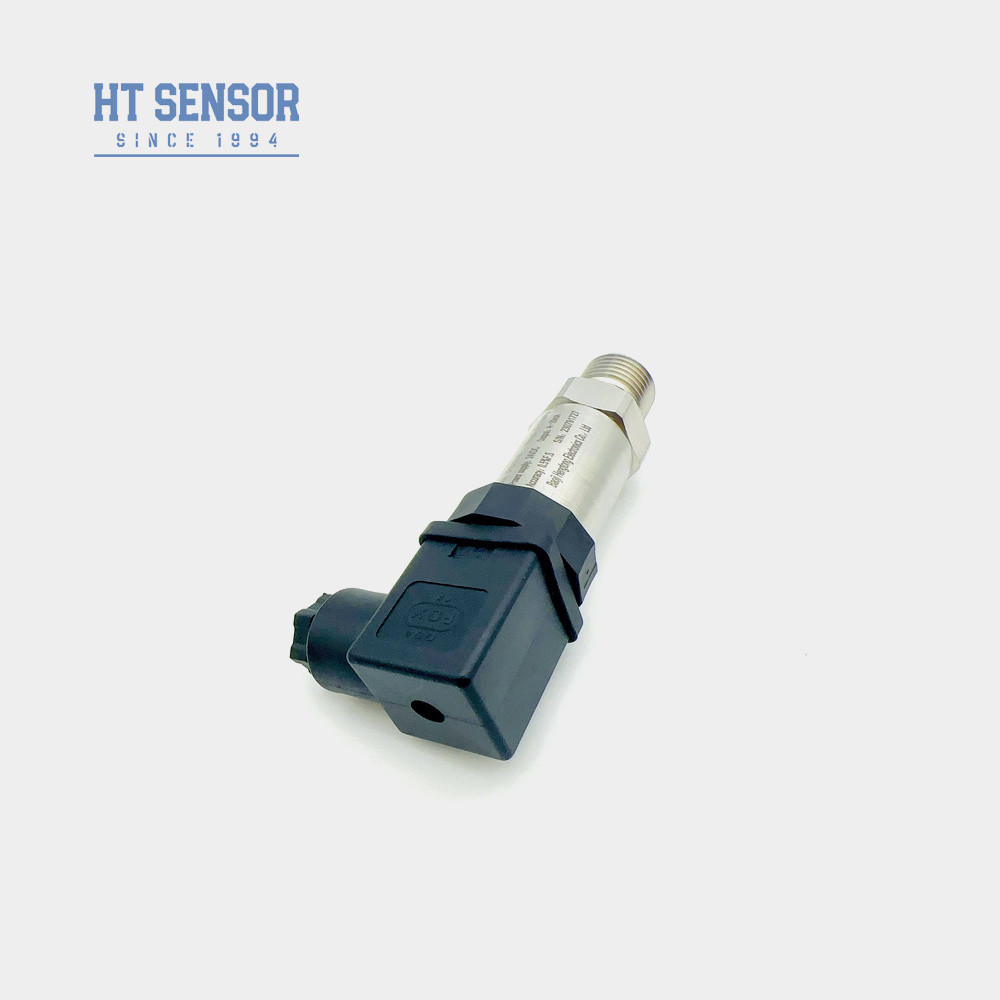

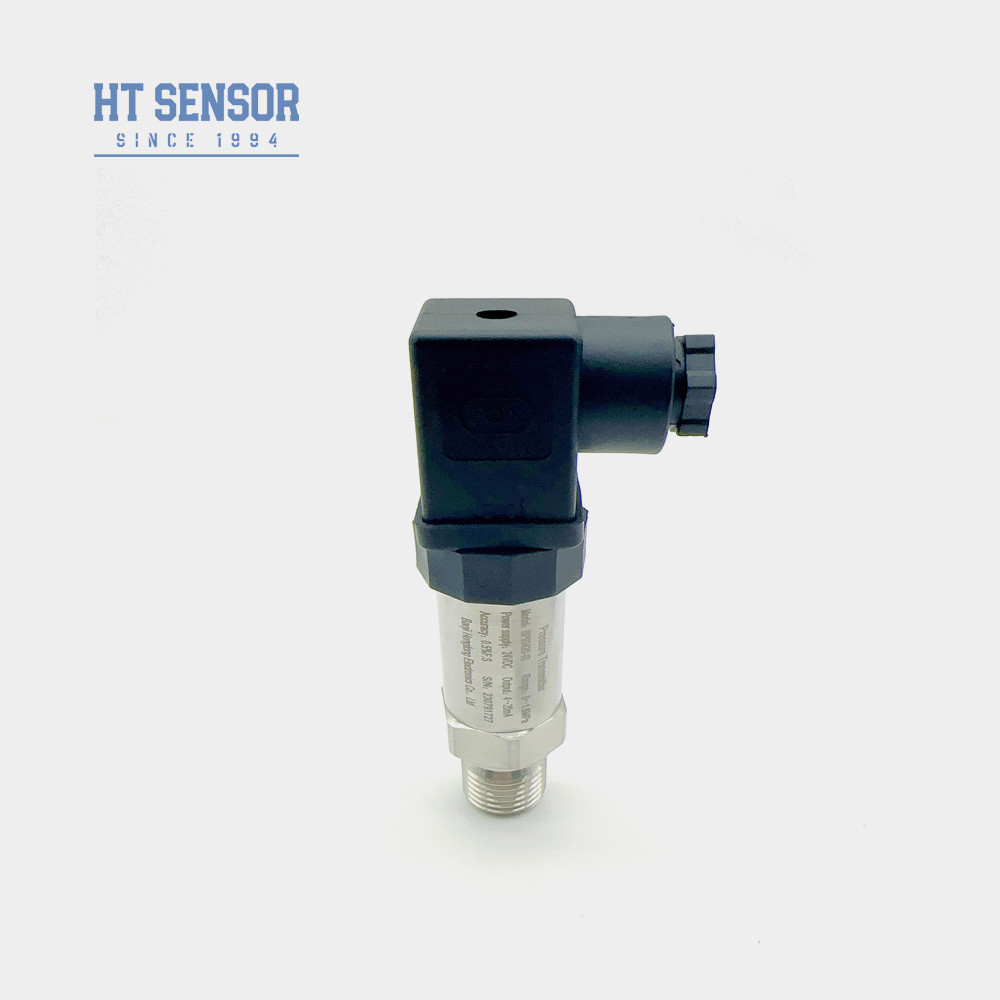

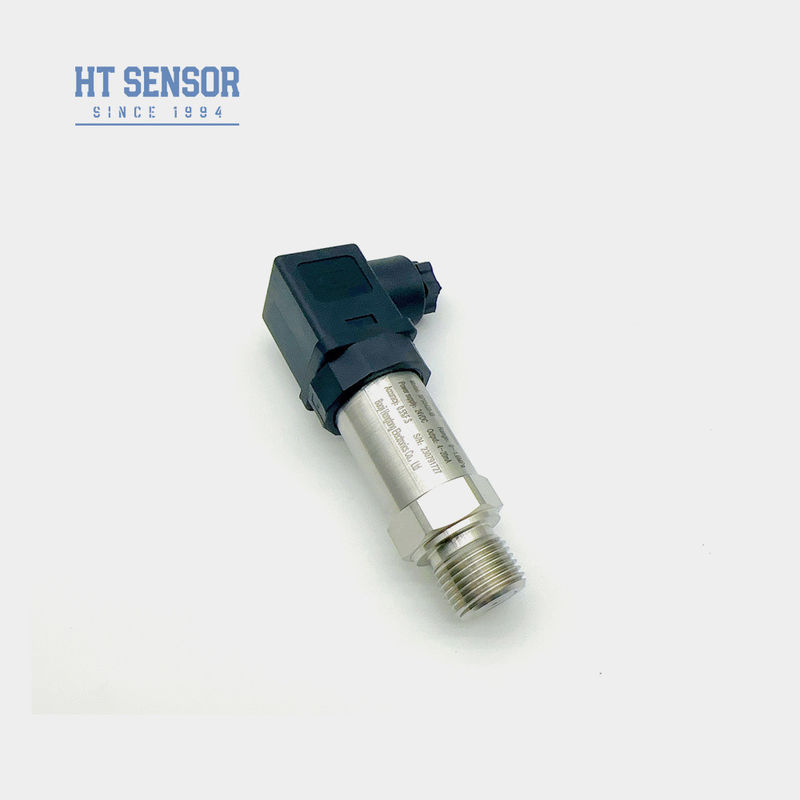

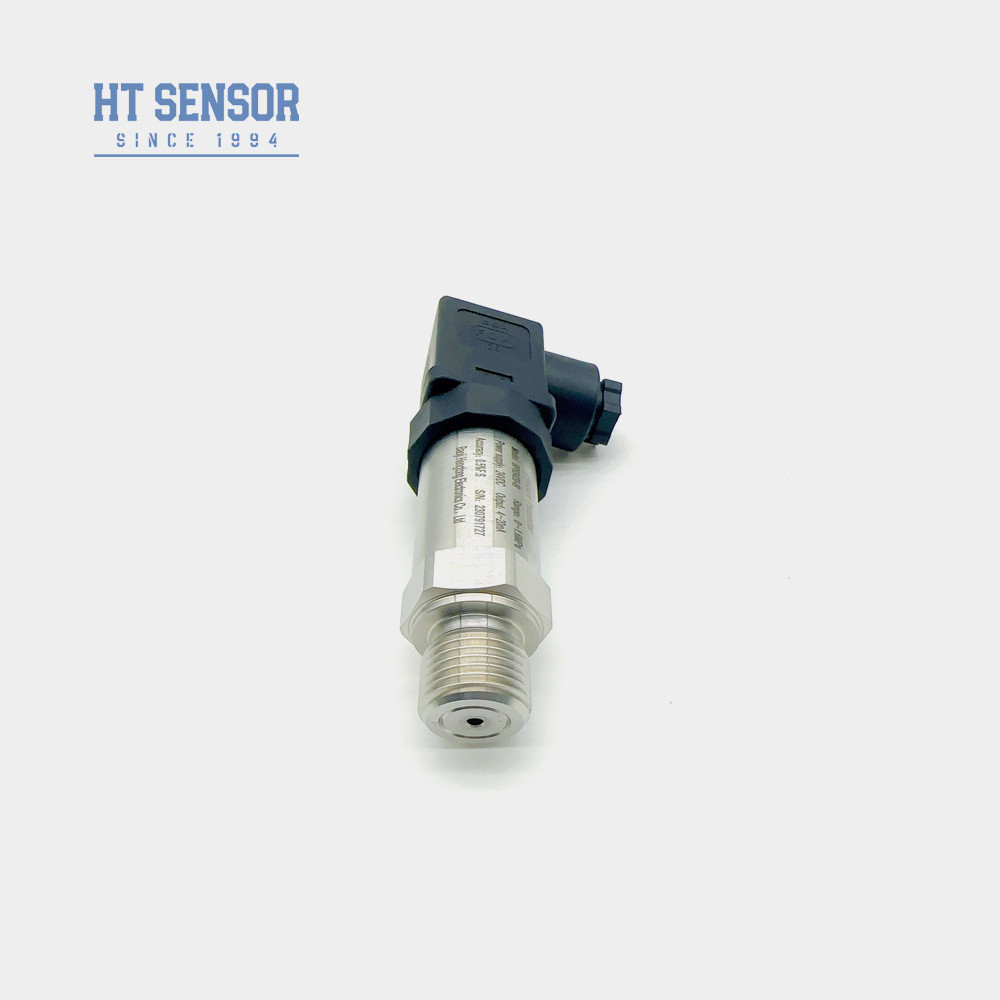

BP93420IB Transmitter Tekanan
Pengantar:
BP93420IB Pressure Transmitter menggunakan sel sensor yang diisolasi silikon difusi seri HT yang diisi minyak sebagai elemen pengukuran sinyal utamanya.Sirkuit pemrosesan sinyal ditempatkan dalam kandang baja tahan karatSemua komponen, sub-assembly, dan produk jadi mengalami pengujian ketat dan proses screening penuaan,memastikan kinerja yang stabil dan dapat diandalkan.
Fitur produk:
1Rentang pengukuran yang luas dengan konstruksi stainless steel dan opsi antarmuka tekanan serbaguna.
2. Desain kompak dan ringan.
3. nol independen dan pengaturan rentang.
4Keakuratan tinggi dicapai melalui struktur stainless steel yang terintegrasi sepenuhnya.
5Kalibrasi yang fleksibel dari titik nol dan skala penuh.
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter kinerja: |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
0.1% FS |
| Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,125kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Pastikan media yang diukur kompatibel dengan semua bagian yang basah sebelum memilih produk.
2Harap dicatat: kepala tampilan digital tidak termasuk dengan varian tahan ledakan saat memesan.
3Untuk pemancar yang dilengkapi dengan kepala layar LCD atau LED, tegangan pasokan harus setidaknya 20VDC.
4Untuk operasi produk yang dapat diandalkan, pengguna disarankan untuk memasang perlindungan petir yang tepat di lokasi instalasi dan memastikan baik produk dan catu daya yang benar grounded.
5O-ring karet Fluoro standar dirancang untuk suhu dari -20oC sampai 250oC. Untuk suhu operasi di bawah -20oC, O-ring EPDM harus dipilih.
6Kabel standar memiliki panjang 1,5m dan tersedia dalam tiga pilihan bahan; polietilen disediakan kecuali ditentukan sebaliknya.
7Mohon informasikan perusahaan kami dan detail persyaratan khusus seperti getaran parah, kejut sementara, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio langsung dalam pesanan Anda.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ1/IQ2 |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 0.1. . .0~0.01...100MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
