BP156 OEM 4-20mA High Stable Pressure Transmitter Sensor untuk Pengukuran Cairan Gas Air
Product Details
| Model NO.: | BP156 | Bahan Perumahan: | Baja tahan karat |
|---|---|---|---|
| Merek dagang: | sensor HT | Asal usul: | Cina |
| Jenis struktur: | Sensor Transmitter Tekanan Silikon yang Difusi | Tingkat akurasi: | 0,5%FS |
| Rentang Tekanan: | 0kpa~10kpa...20MPa | Peringkat IP: | IP65 |
| Pengaturan khusus: | OEM dan ODM | Kekuatan: | 5VDC //24VDC |
| Menyoroti |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA High Stable Pressure Transmitter Sensor untuk Pengukuran Cairan Gas Air

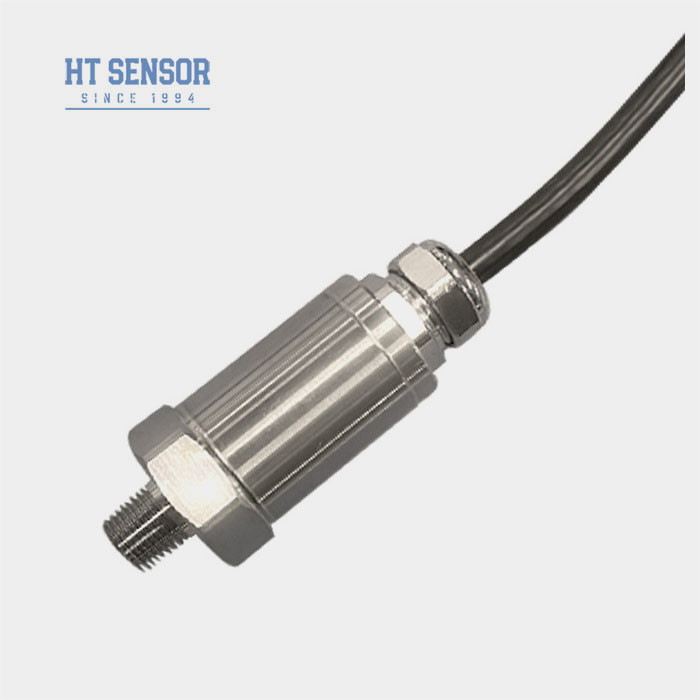

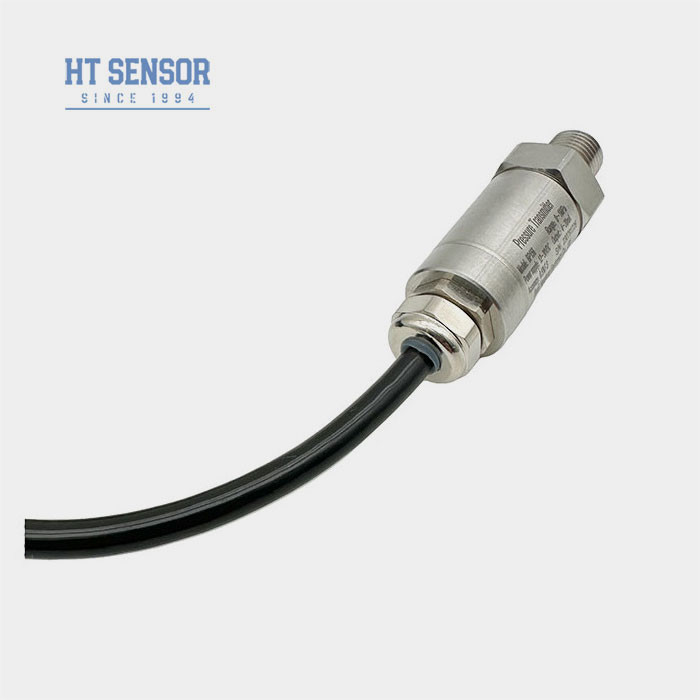

BP156 Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
BP156 sensor pemancar tekanan menggunakan seri HT silikon tahan tekanan isolasi membran isi minyak inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal terletak di dalam rumah stainless steel, mengubah sinyal sensor menjadi sinyal output standar. produk telah mengalami pengujian ketat dan penuaan screening komponen, produk setengah jadi,dan produk jadi untuk memastikan kinerja yang stabil dan andal.
Fitur Produkdari sensor pemancar tekanan:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3.Presisi tinggi, semua struktur stainless steel
Aplikasidari sensor pemancar tekanan:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter Kinerjadari sensor pemancar tekanan: | |
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

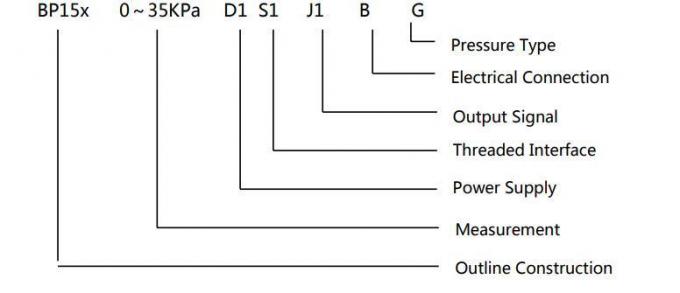

| Contoh Pemilihan |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. O-ring karet fluorine rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari - 20 °C, EPDM O-type seal ring harus dipilih.
6. Panjang kabel default adalah 1.5m dan ada tiga jenis bahan untuk dipilih.Jika tidak ditentukan, bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda,Mohon jelaskan dalam urutan.7Dalam hal persyaratan khusus seperti getaran yang kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||

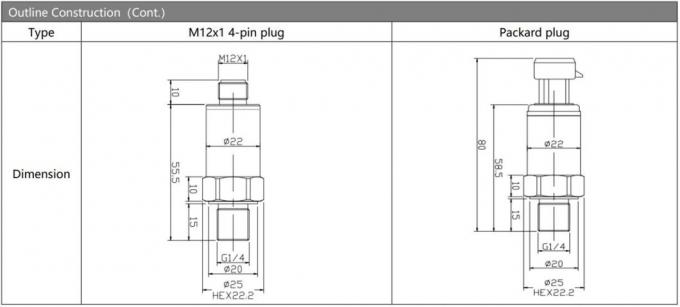

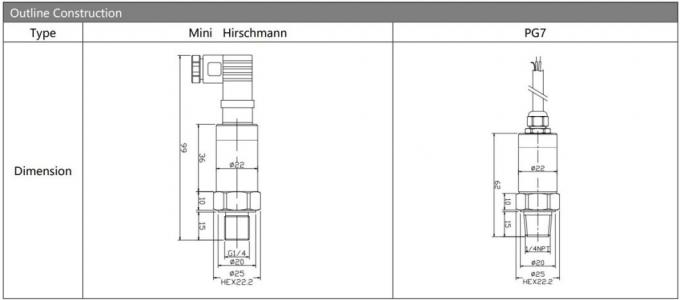

| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||

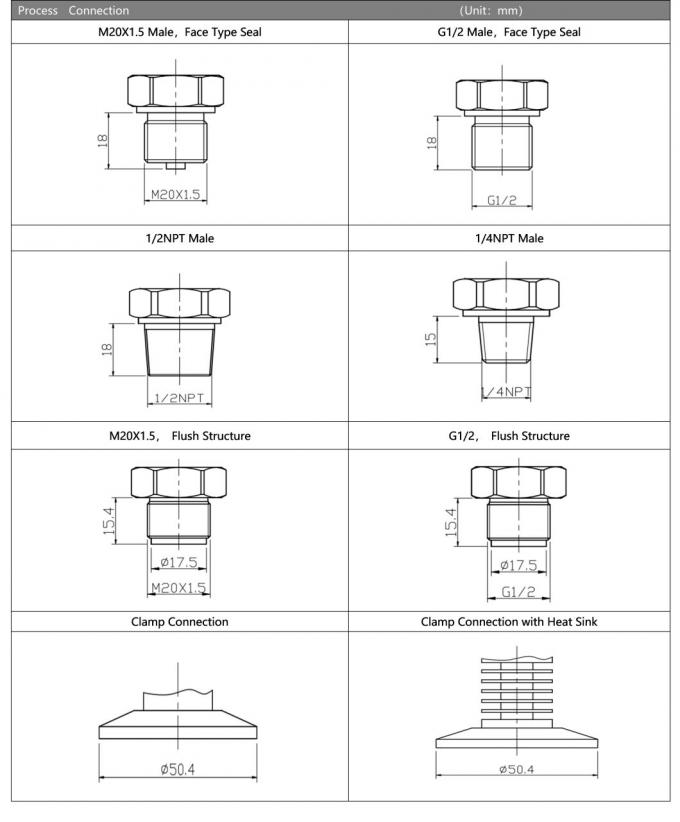

| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||

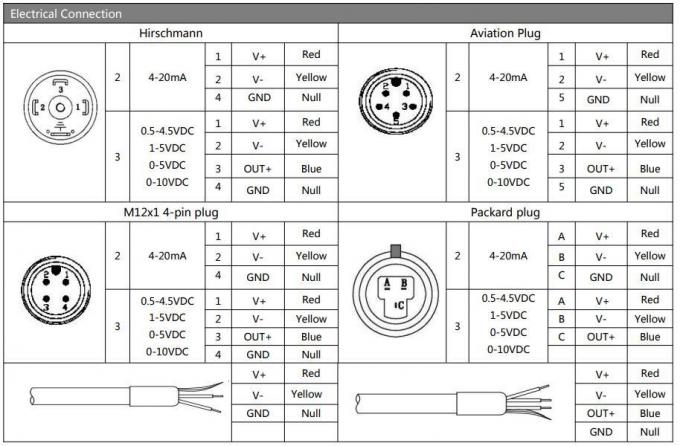

| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ
T: Apakah Anda perusahaan dagang atau produsen?
A: Kami adalah produsen sejak tahun 2004, berkomitmen untuk memproduksi presisi tinggi, stabilitas jangka panjang, biaya yang efisien tekanan / tingkat / instrumen pengukuran suhu.
T: Apa sistem kontrol kualitas Anda?
A: Pabrik kami disertifikasi di bawah ISO 9001-2015. Semua produk selesai dengan kompensasi suhu dan tes penuaan 48 jam sebelum pengiriman.
T: Apa garansi produk Anda?
A: 12-18 bulan dari tanggal pengiriman, untuk kerusakan yang tidak disebabkan oleh manusia.
T: Pengiriman dan Pengiriman?
A: Pemesanan kecil dikirim dengan DHL, Fedex, TNT, UPS, dengan waktu pengiriman dalam 4 - 5 hari kerja.
Pesanan besar disarankan untuk dikirim melalui laut.
