Deskripsi Produk

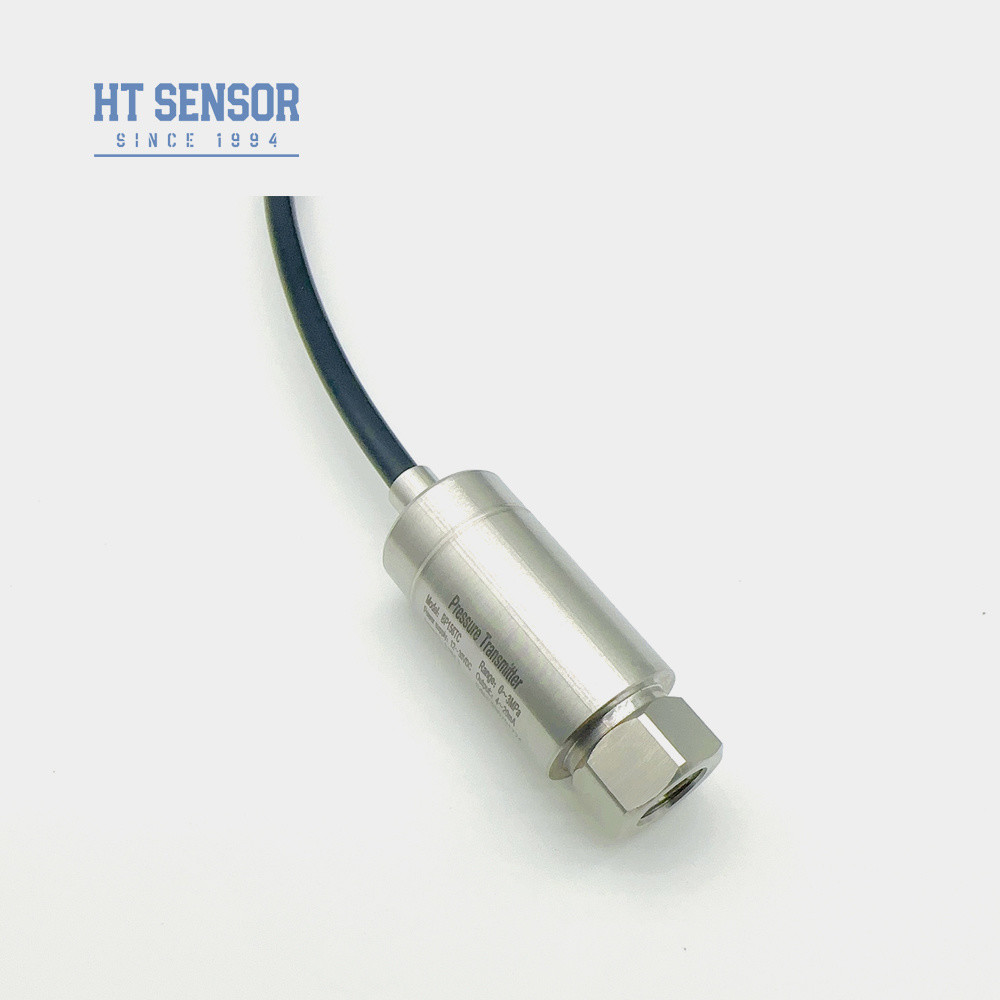

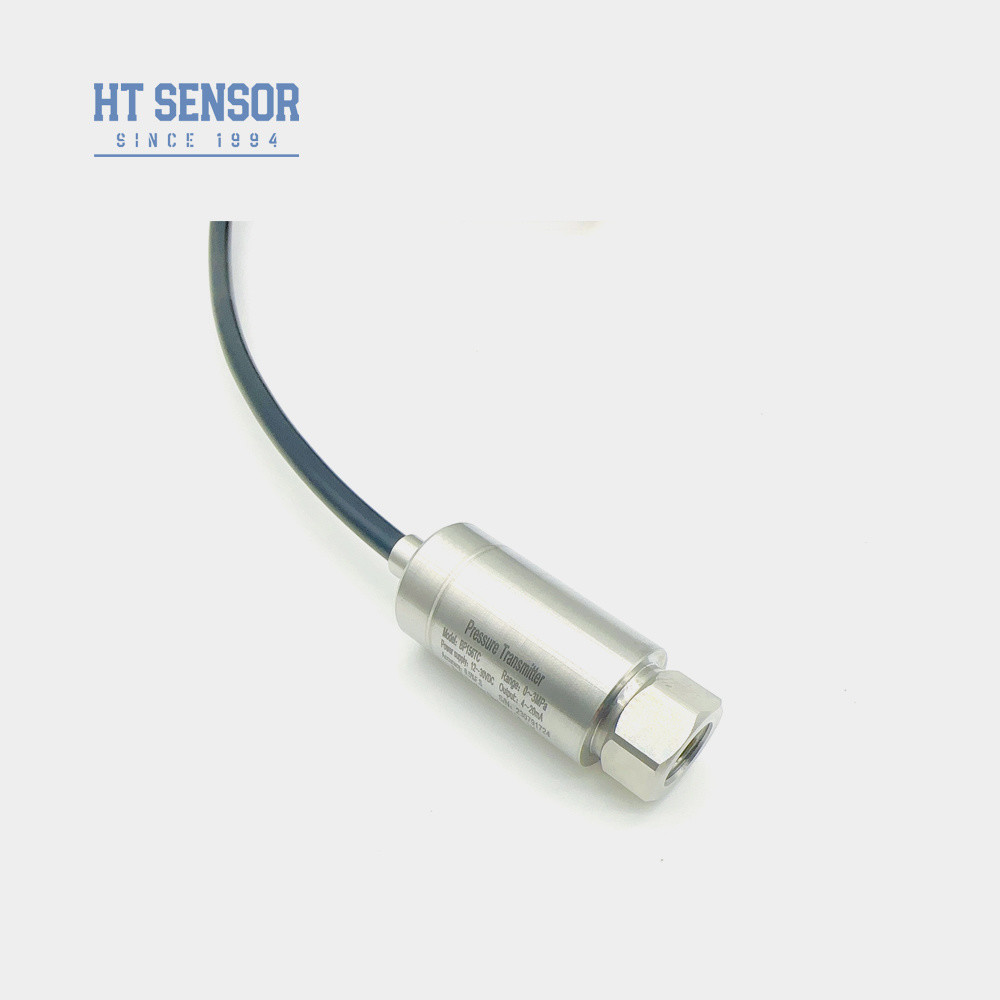

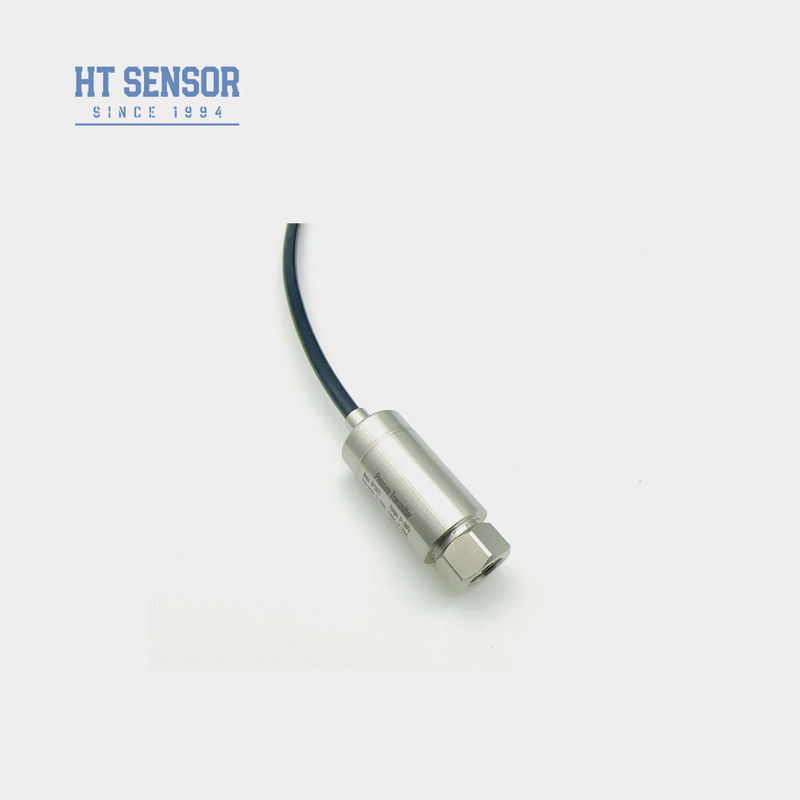

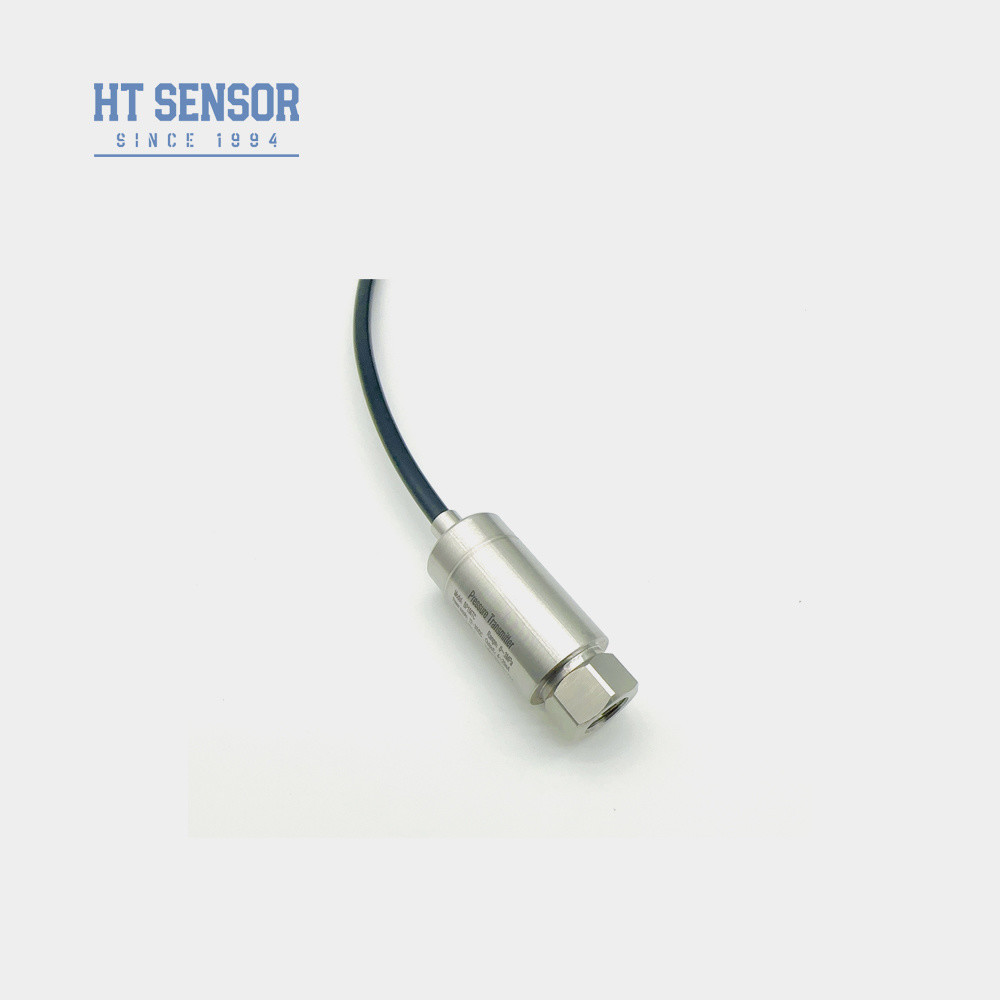

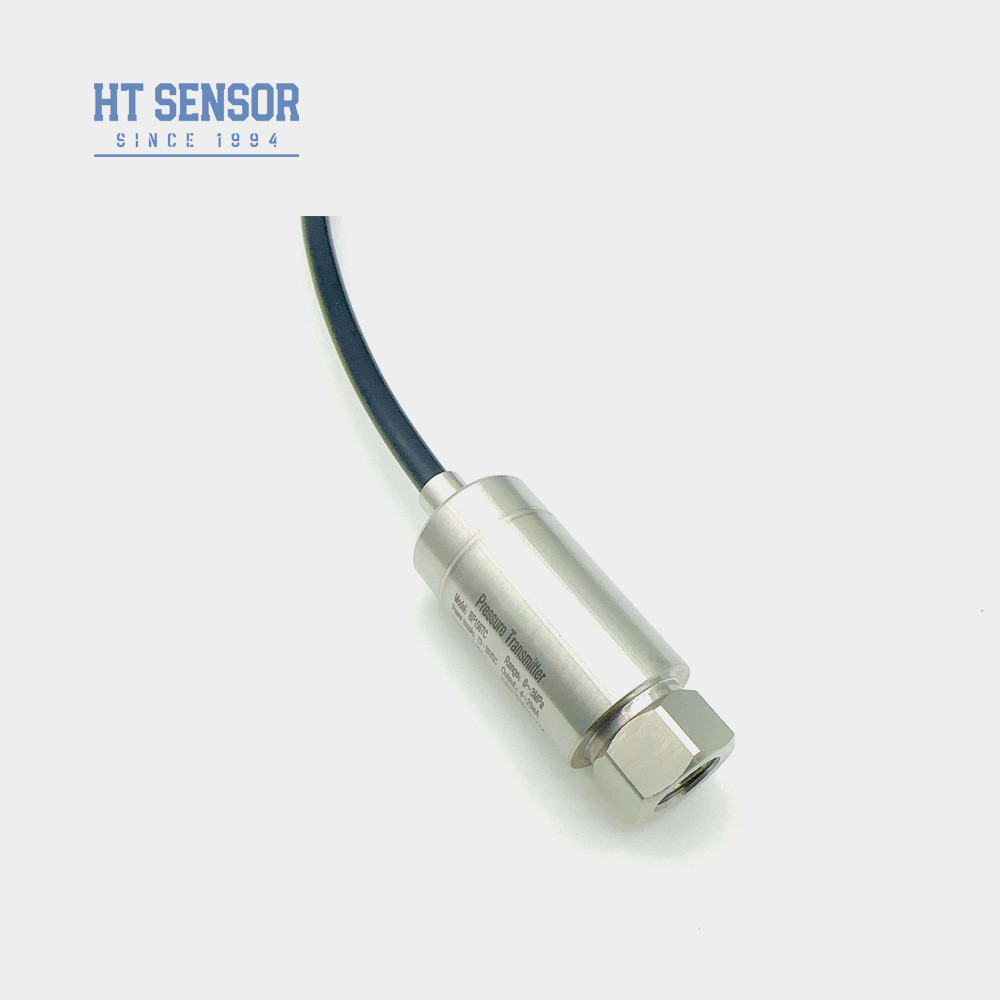

Pemancar Tekanan BP156
Pendahuluan:
Pemancar tekanan BP156 adalah solusi ekonomis yang dirancang khusus untuk aplikasi kompresor udara dan pendingin. Mengintegrasikan teknologi mutakhir, ia menampilkan sirkuit transduser berkinerja tinggi kami yang dipatenkan dalam desain yang ringkas dan kokoh.
Melalui pengujian tingkat komponen yang ketat dan proses penyaringan penuaan yang komprehensif untuk produk setengah jadi dan akhir, kami menjamin stabilitas jangka panjang dan akurasi pengukuran yang luar biasa - bahkan di lingkungan yang menantang dengan kelembaban tinggi atau gangguan elektromagnetik yang kuat.
Pemancar yang dioptimalkan biaya ini memberikan kinerja yang andal dalam instalasi industri yang terbatas ruang di mana daya tahan operasional sangat penting.
Fitur Produk:
1. Rentang pengukuran yang luas, struktur baja tahan karat, beragam bentuk antarmuka tekanan
2. Desain yang ringkas dan ringan
3. Nol dan skala penuh dapat disesuaikan
4. Presisi tinggi, semua struktur baja tahan karat
5. Nol dan skala penuh yang dapat disesuaikan
Aplikasi:
1. Pengukuran tekanan gas dan cairan non-korosif dengan baja tahan karat 316L
2. Diterapkan dalam industri kelautan dan penerbangan
3. Digunakan dalam proses di tempat industri seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter Kinerja: |
| Rentang Pengukuran |
0kPa ~ 10kPa…5MPa |
| Jenis Tekanan |
Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kelebihan Beban |
≤ 1,5 kali dari rentang terukur |
| Akurasi @ 25ºC |
±0,25% (Khas) ±0,5% (Maksimum) |
| Pengulangan & Histeresis |
0,02%F.S(Typ.) 0,05%F.S(Maks.) |
| Stabilitas Jangka Panjang |
±0,1%F.S/Tahun(Typ.) ±0,2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Hanyutan Suhu Skala Penuh |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Respons Frekuensi |
2.4Khz |
| Kompensasi Suhu |
0-70ºC(≤10mpa, dapat disesuaikan) |
| Suhu Operasi |
-20ºC~80ºC |
| Suhu Penyimpanan |
-40ºC~120ºC |
| Getaran |
10g,55Hz ~ 2kHz |
| Material Perumahan |
304,316L |
| Material Diafragma |
316L |
| Resistansi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet Fluoro |
| Berat |
~0,25kg |
| Sinyal Keluaran |
Tegangan Catu Daya |
Jenis Keluaran |
| 4~20mA |
12~30VDC |
2/3/4 kabel |
| 0~10/20mA |
3 kabel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. Saat memilih produk, harap pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pemesanan, harap perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Untuk memastikan pengoperasian produk yang andal, disarankan agar pengguna memasang perangkat penangkal petir di lokasi dan memastikan bahwa produk dan catu daya diarde dengan andal.
5. Rentang suhu kerja terukur dari O-ring karet Fluoro adalah -20ºC hingga 250ºC. Ketika suhu pengoperasian produk di bawah -20ºC, perlu memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, itu akan dipasok dengan bahan kabel polietilen. Jika Anda memerlukan bahan kabel yang berbeda, harap tentukan dalam pesanan.
7. Untuk persyaratan khusus seperti getaran kuat, gaya dampak sesaat, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.

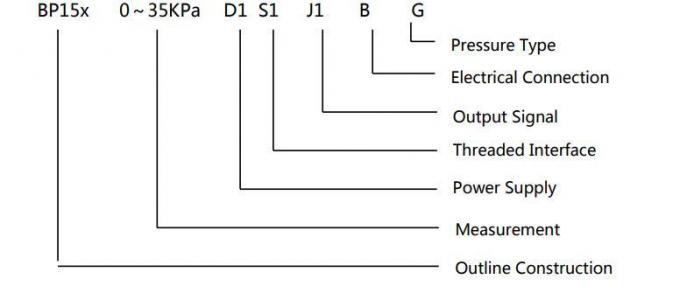

| Panduan Pemesanan |
| BP15X |
Pemancar Tekanan Analog |
| |
Kode |

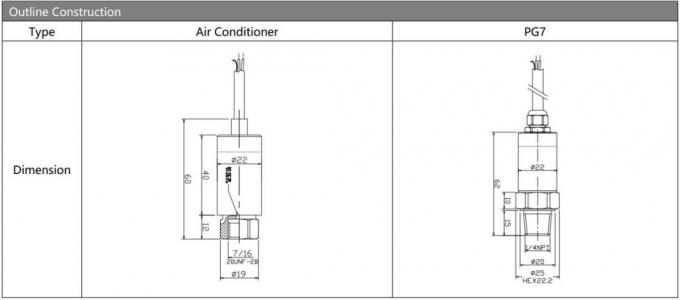

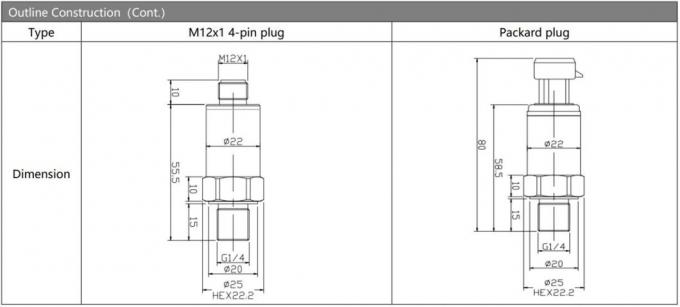

Konstruksi Garis Besar |
| 5 |
Steker Packard |
6 |
Kabel Keluaran Langsung Tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Rentang Pengukuran |
0kPa ~ 10kPa…5MPa |
(0-X)Kpa
atau MPa |
X: Menunjukkan Rentang Pengukuran Sebenarnya |
| |
Kode |
Catu Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Lainnya |
| |
Kode |
Sinyal Keluaran |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kode |

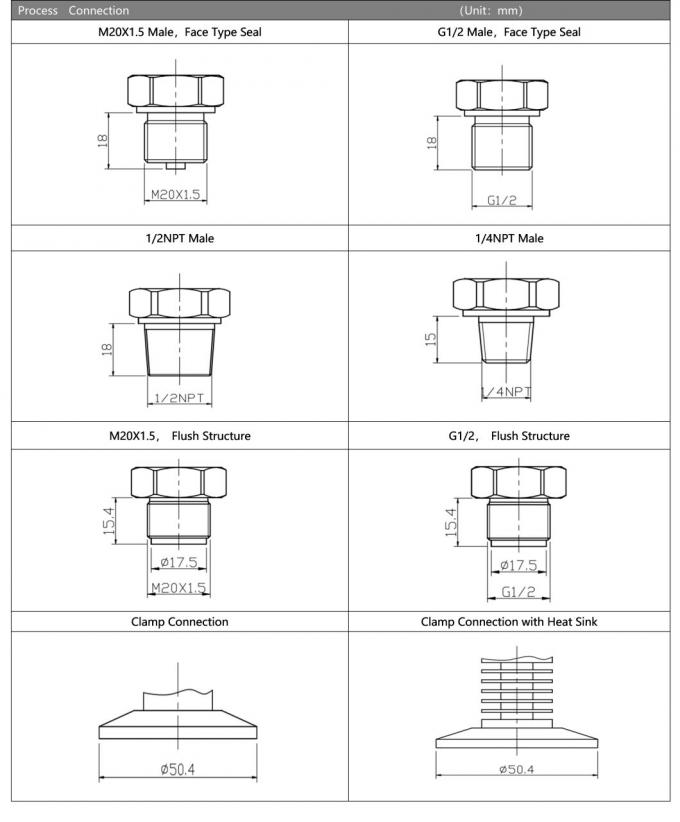

Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Lainnya(¢50.4 Flange) |
| |
Kode |

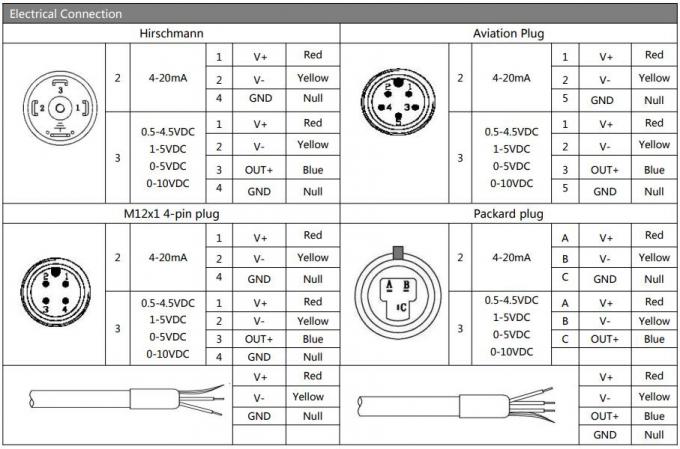

Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Outlet Tertutup 1,5 meter |
| B4 |
Lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan Ukur |
| A |
Tekanan Absolut |
| S |
Tekanan Referensi Tertutup |
FAQ:
1. T: Apa fitur dari pemancar sensor tekanan Anda?
J: Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
2. T: Bisakah saya menyesuaikan spesifikasi khusus?
J: Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM.
3. T: Berapa kapasitas produksi Anda?
J: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman.
4. T: Berapa periode pengiriman yang khas?
J: 5~8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.
5. T: Bagaimana harga produk? Ada diskon?
J: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
J: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menanggapi pertanyaan Anda dalam 24 jam, instruksi jarak jauh melalui jaringan PC selalu tersedia.
