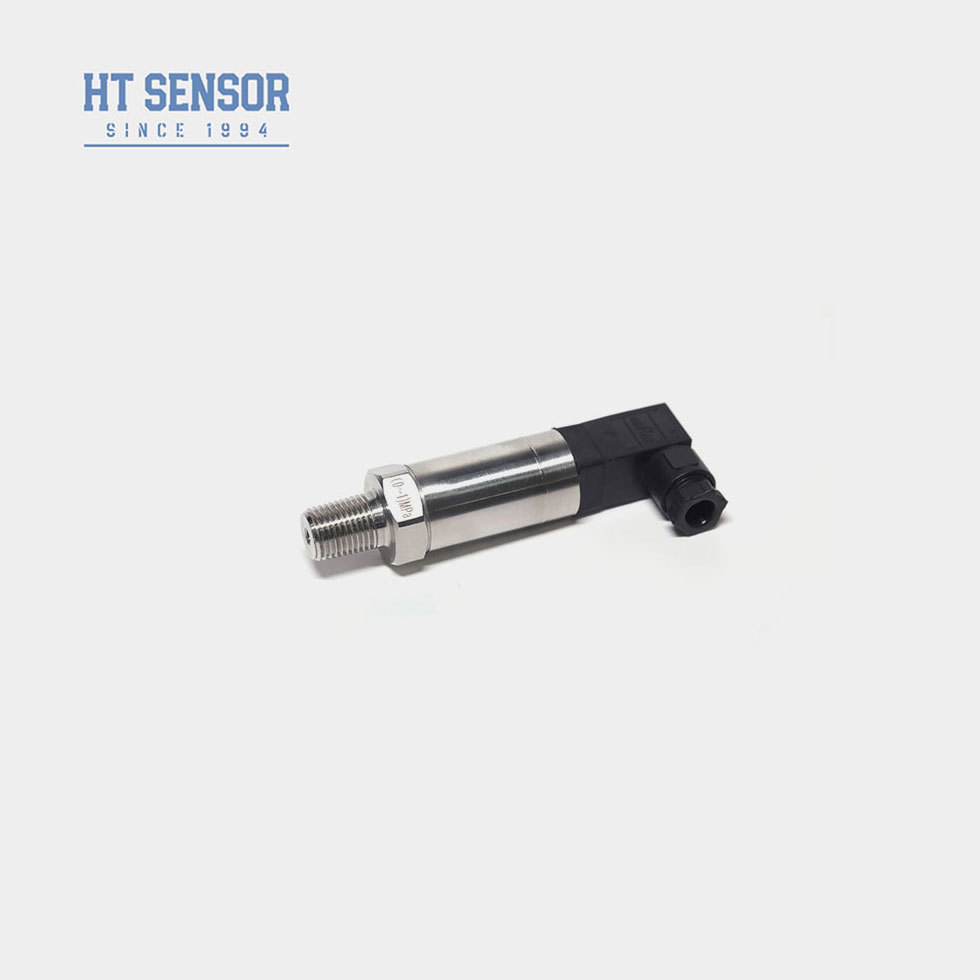

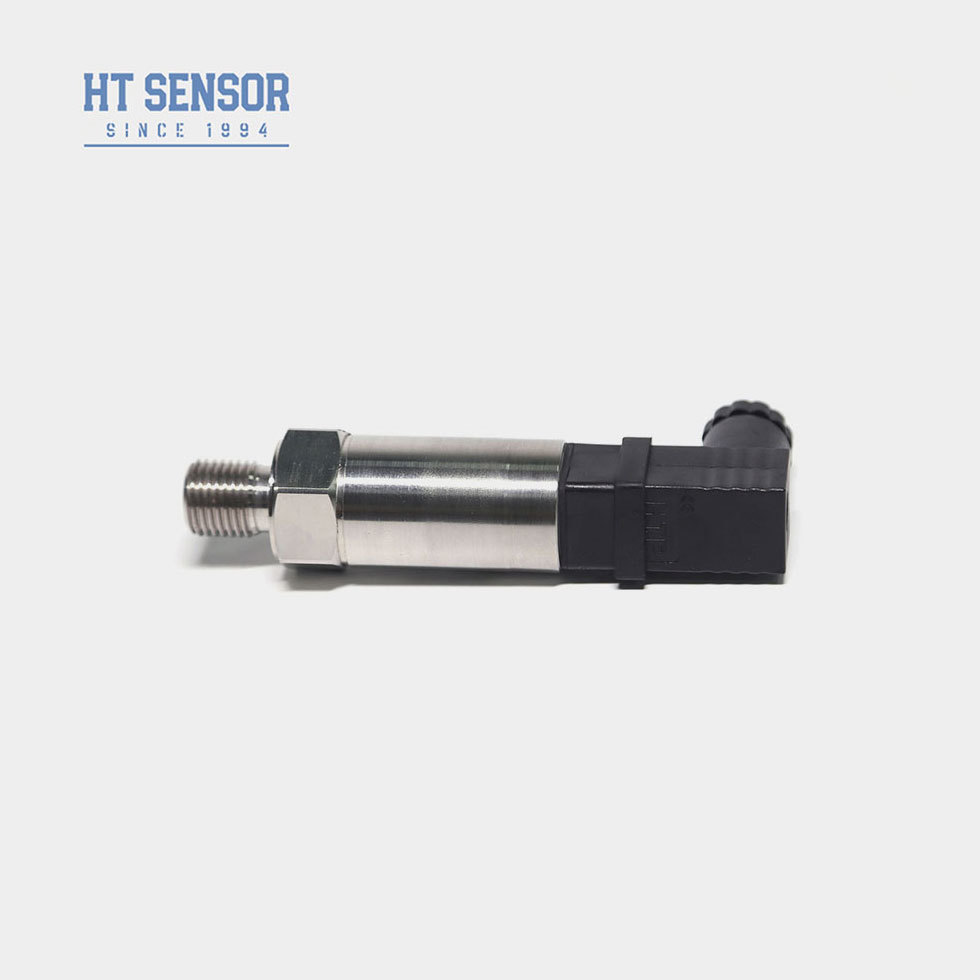

BP157 Silicon Diaphragm Pressure Sensor Stainless Steel Pressure Transducer 4-20mA
Product Details
| Nomor Model.: | BP157 | Catu daya: | 12-30VDC |
|---|---|---|---|
| Sinyal Keluaran: | 4-20mA | Suhu kompensasi: | -10 ~ 70 ℃/disesuaikan |
| Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Bahan perumahan: | 304/316L |
| Paket Transportasi: | Pengemasan Ekspor Standar dengan Karton | Elemen penginderaan: | Sensor Tekanan Silikon yang Difusi |
| Asal: | Baoji, Tiongkok | kode Hs: | 9026201090 |
| Menyediakan kemampuan: | 2000pcs/bulan | Media Ukur: | cair atau gas |
| Nilai akurasi: | 00,25%,00,5% | Rentang Tekanan: | 0kpa~10kpa...20MPa |
| Peringkat IP: | IP65 | ||
| Menyoroti |
BP157 Silicon Diaphragm Pressure Sensor,4-20mA Silicon Diaphragm Pressure Sensor,Transducer tekanan stainless steel 4-20mA |
||
Product Description
HENGTONG BP157 STAINESS STEEL OEM SILICON PRESSURE SENSOR
Pemancar Tekanan BP157
Pengantar sensor tekanan silikon:
BP157 sensor tekanan silikon menggunakan inti pengisian oli membran isolasi tahan tekanan silikon seri HT sebagai elemen pengukur sinyal. Rangkaian pemrosesan sinyal terletak di dalam rumah baja tahan karat, mengubah sinyal sensor menjadi sinyal keluaran standar. Produk telah menjalani pengujian ketat dan penyaringan penuaan komponen, produk setengah jadi, dan produk jadi untuk memastikan kinerja yang stabil dan andal.
Fitur Produk:
1. Rentang pengukuran yang luas, struktur baja tahan karat, beragam bentuk antarmuka tekanan
2. Struktur baja tahan karat dengan peringkat perlindungan IP65
3. Nol dan skala penuh dapat disesuaikan
4. Presisi tinggi, semua struktur baja tahan karat
Aplikasi:
1. Pengukuran tekanan gas dan cairan non-korosif dengan baja tahan karat 316L
2. Diterapkan dalam industri kelautan dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
|
Parameter Kinerja:
|
|
| Rentang Pengukuran | 0kPa ~ 10kPa…20MPa |
| Jenis Tekanan | Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kelebihan Beban | ≤ 1,5 kali dari rentang terukur |
| Akurasi @ 25ºC | ±0,25% (Tip.) ±0,5% (Maks.) |
| Pengulangan & Histeresis | 0,02%F.S(Tip.) 0,05%F.S(Maks.) |
| Stabilitas Jangka Panjang | ±0,1%F.S/Tahun(Tip.) ±0,2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Hanyutan Suhu Skala Penuh | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Respons Frekuensi | 2.4Khz |
| Kompensasi Suhu | 0-70ºC(≤10mpa, dapat disesuaikan) |
| Suhu Operasi | -20ºC~80ºC |
| Suhu Penyimpanan | -40ºC~120ºC |
| Getaran | 10g,55Hz ~ 2kHz |
| Material Rumah | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat | ~0,05kg |
| Sinyal Keluaran | Tegangan Catu Daya | Jenis Keluaran |
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | 3 kabel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Tips Pemesanan: |
1. Rentang pengukuran: Tentukan rentang pengukuran tekanan yang diperlukan, yaitu nilai tekanan minimum dan maksimum yang akan diukur. Pastikan rentang pengukuran pemancar tekanan silikon difusi yang dipilih memenuhi persyaratan aplikasi.
2. Jenis sinyal keluaran: Tentukan jenis sinyal keluaran yang diinginkan, seperti sinyal analog (seperti 4-20mA atau 0-10V) atau sinyal digital (seperti RS485 atau Modbus). Pastikan jenis sinyal keluaran pemancar yang Anda pilih kompatibel dengan sistem kontrol atau perangkat Anda.
3. Persyaratan akurasi: Tentukan akurasi pengukuran tekanan yang diperlukan. Aplikasi yang berbeda mungkin memiliki persyaratan akurasi yang berbeda, pilih pemancar tekanan silikon difusi yang sesuai dengan kebutuhan aplikasi Anda.
4. Rentang suhu: Pertimbangkan rentang suhu lingkungan aplikasi untuk memastikan bahwa pemancar yang dipilih dapat bekerja dengan baik dalam rentang suhu ini.
5. Kompatibilitas media: Pahami sifat-sifat media yang diukur, seperti cairan atau gas, dan pastikan bahwa pemancar tekanan silikon difusi yang dipilih kompatibel dengan media tersebut.
6. Metode pemasangan: Tentukan metode pemasangan pemancar, seperti pemasangan flensa, pemasangan ulir, atau metode lainnya. Pastikan pemancar yang Anda pilih sesuai dengan kebutuhan pemasangan Anda.
| Panduan Pemesanan: | |||||||||
| BP15X | Pemancar Tekanan Analog | ||||||||
| Kode | Konstruksi Garis Besar | ||||||||
| 5 | Steker Packard | 6 | Kabel Keluaran Langsung Tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Rentang Pengukuran | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa atau MPa |
X: Menunjukkan Rentang Pengukuran Sebenarnya | ||||||||
| Kode | Catu Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Lainnya | ||||||||
| Kode | Sinyal Keluaran | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Lainnya(¢50.4 Flensa) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Outlet Tertutup 1,5 meter | ||||||||
| B4 | Lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan Ukur | ||||||||
| A | Tekanan Absolut | ||||||||
| S | Tekanan Referensi Tertutup | ||||||||
FAQ:
1. T: Apa saja fitur dari pemancar sensor tekanan Anda?
J: Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
2. T: Bisakah saya menyesuaikan spesifikasi khusus?
J: Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik. Kami menyediakan layanan OEM dan ODM
3. T: Berapa kapasitas produksi Anda?
J: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman.
4. T: Berapa periode pengiriman yang khas?
J: 5~8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.
5. T: Bagaimana harga produknya? Apakah ada diskon?
J: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
J: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menanggapi pertanyaan Anda dalam 24 jam, instruksi jarak jauh melalui jaringan PC selalu tersedia.
