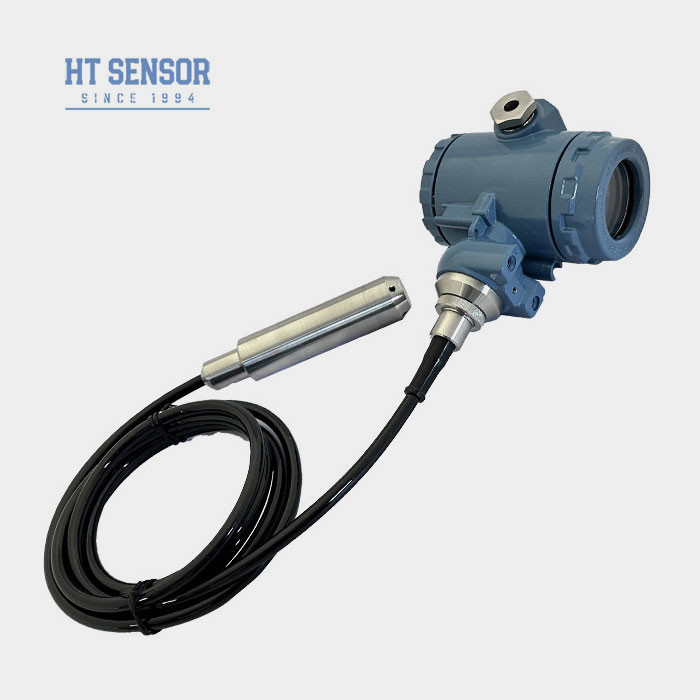

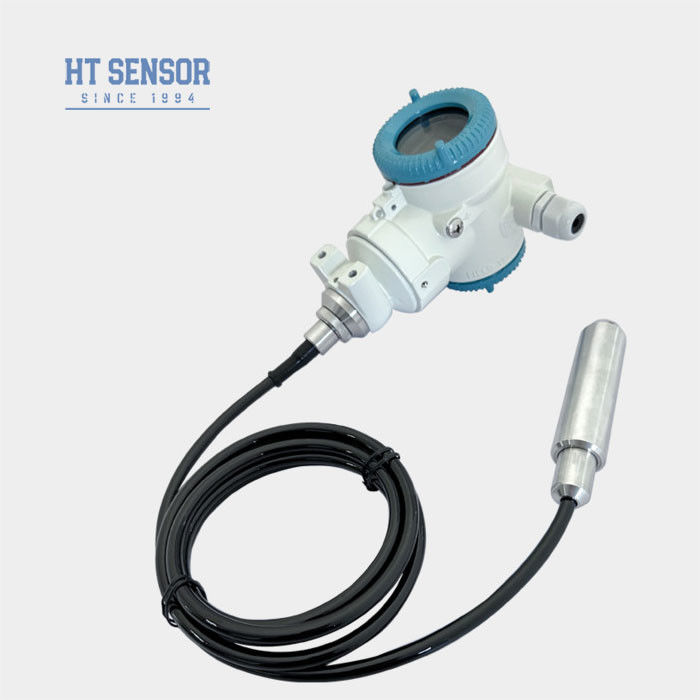

BHZ93420-III Sereies Sensor Tingkat Cairan 316L Pressure Transmitter Hart Agreement
Product Details
| Nomor model.: | BHZ93420-III | Desain: | Terima Disesuaikan |
|---|---|---|---|
| kabel: | PE, PU, PTFE | Ketepatan: | 00,25%,00,3%, 0,5% |
| Bahan Diafragma: | 316L stainless steel | Berat bersih: | 1,6kg |
| Paket Pengangkutan: | Kotak | Merek dagang: | Sensor HT |
| Asal usul: | Shaan Xi | Kode HS: | 90261000 |
| Menyediakan kemampuan: | 500-1000 | Jenis: | Tipe Piezoresistif Silikon |
| Desain Struktur: | Tipe masukan | Tipe tampilan: | LED |
| Tingkat akurasi: | 0.1%,00,25% | Peringkat IP: | IP68 |
| Menyoroti |
BHZ93420-III Sereies Sensor Tingkat Cairan,Sensor Tingkat Cairan 316L,316L Pressure Transmitter Hart Perjanjian |
||
Product Description
HT BHZ93420-III SERIES LIKID LEVEL TRANSMITTER DENGAN HART AGREEMENT
BHZ93420IIILcairan tingkatTPengirim uang
Pengantar:
BHZ93420-III jenis sisipan cerdas cairan tingkat pemancar dilengkapi dengan presisi tinggi sensor tekanan silikon piezoresistif sebagai elemen pengukuran sinyal.Transmitter menggunakan protokol komunikasi HART untuk mencapai transmisi sinyal digital dan komunikasi dua arah.
Transmitter tingkat cairan input layar LED/LCD harus dilapisi dengan fungsi termasuk nilai tingkat cairan, status alarm, status kerja, unit switching dan parameter konfigurasi,sehingga pengguna dapat secara intuitif memahami dan mengoperasikan pemancar tingkat cairan
Fitur Produk:
- Output protokol komunikasi HART, dengan kemampuan tampilan
- Keakuratan tinggi dan stabilitas yang sangat baik
- Klasifikasi tahan ledakan: ExiaIICT6
- Tingkat perlindungan tinggi, IP68
- Kabel PE, PTFT, PU tersedia
- Berbagai struktur yang tersedia, melayani berbagai kebutuhan pelanggan di lokasi
- Kompatibel dengan 316LSS,cairan tidak korosif
- Pemantauan tingkat air dalam berbagai aplikasi seperti air limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll.
- Pemantauan tingkat tangki diesel, bahan bakar, dan minyak lainnya
Parameter kinerja:
| Jangkauan pengukuran | 10m... 400mH2O |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 2X rentang nominal |
| Keakuratan @ 25°C | ± 0,1% (Biasa) ± 0,2% (Max.) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,15% F.S/tahun (Max.) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C (0-1m. 0-2m); 0-70°C |
| Suhu operasi | -20~80°C |
| Suhu penyimpanan | -30~100°C |
| Getaran | 10g,55Hz 2kHz |
| Kejutan | 100 g |
| Bahan perumahan | Aluminium tuang, stainless steel 1Cr18Ni9Ti |
| Bahan diafragma | 316L Baja tahan karat |
| Resistensi Isolasi | ¥100MΩ@100VDC |
| Klasifikasi tahan ledakan | ExiaIICT6 |
| Peringkat Perlindungan | IP68 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~1,6Kg (tanpa kabel) |
| Bahan Kabel | Kabel polietilen, poliuretan, PTFE |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ¢ 20mA dengan Hart | 15 ̊30VDC | 2 kawat |
| Desain Konstruksi | |

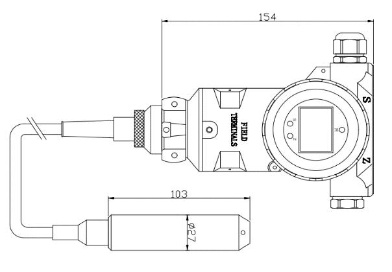

| 2088 |
|

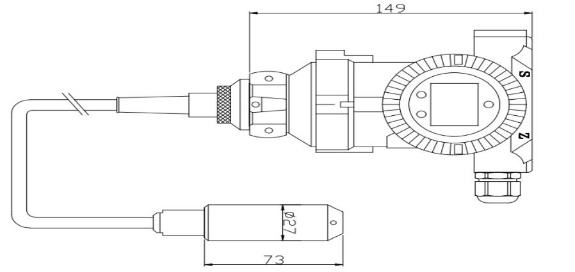

| 3051A | |

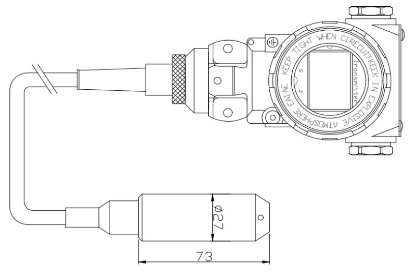

| 3051 | |
| Koneksi Listrik | ||||
|
4-20mA (HART) |
1 | V+ | Merah |
| 2 | V- | Kuning | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Merah |
| 2 | V- | Kuning | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Merah |
| 2 | V- | Kuning | ||
| 3 | GND | |||
| 4 | NC | |||

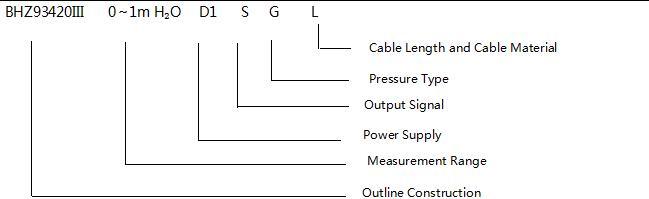

| Contoh Pemilihan |
Tips pemesanan:
1Harap pastikan bahwa media yang diukur kompatibel dengan komponen produk yang bersentuhan dengannya selama seleksi.
2Densitas media yang diukur harus ditentukan.
3Untuk gangguan elektromagnetik atau frekuensi radio yang kuat, tolong berikan rincian kepada perusahaan kami dan tunjukkan dalam pesanan.
4Untuk memastikan operasi produk yang dapat diandalkan, dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diandalkan.
PanduanPerintah:
| BHZ93420 | Kode | Desain Konstruksi | ||||||||
| III | Transmitter tingkat cairan cerdas | |||||||||
| Jangkauan pengukuran | 0 ~ 10m... 400m | |||||||||
| Kode | Sumber Daya | |||||||||
| D1 | 24VDC | |||||||||
| Kode | Sinyal output | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCdenganHseni | |||||||
| Kode | Koneksi Listrik | |||||||||
| B4 | 2088 tampilan | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Kode | Jenis Tekanan | |||||||||
| G | Tekanan pengukur | |||||||||
| A | Tekanan mutlak | |||||||||
| S | Tekanan referensi tertutup | |||||||||
| Kode | Bahan Kabel | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
