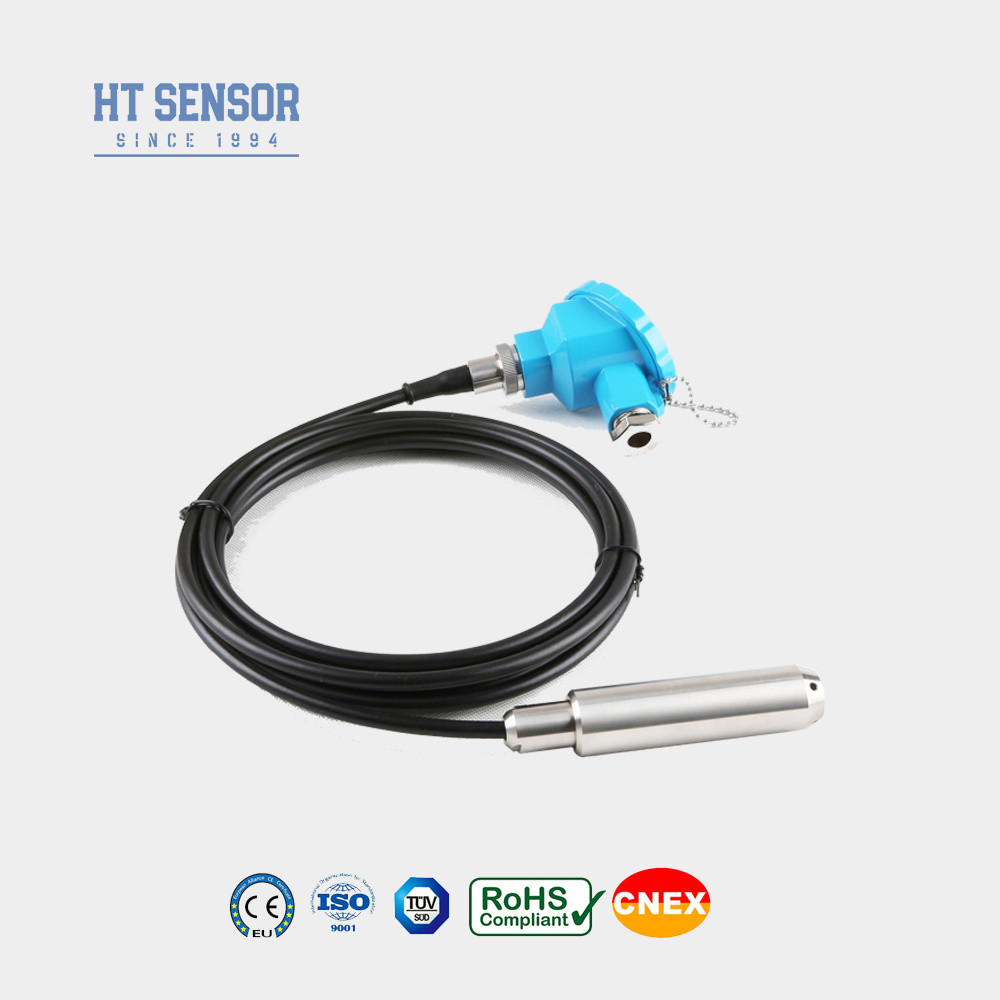

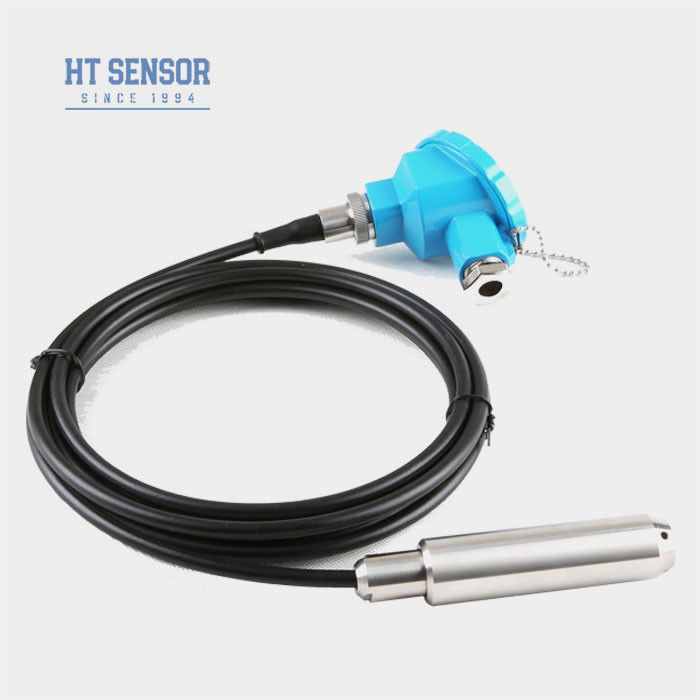

BH93420IB Transmitter tingkat cairan yang dapat ditanam
Pengenalan sensor pemancar tingkat cairan:
BH93420-I adalah pemancar tingkat air yang menggunakan sensor tekanan seri HT dan sensor yang diisi minyak sebagai elemen pengukuran sinyal.Bagian sensing dari sensor terendam dalam air benar-benar disegel dengan stainless steelDengan kotak persimpangan sebagai outlet pelindung, dan mudah digunakan untuk instalasi lapangan dan pemasangan.Apakah tekanan statis input cairan tingkat pemancar (liquid level meter) yang cocok untuk petrokimia, metalurgi, tenaga, farmasi, pasokan air dan drainase, perlindungan lingkungan dan sistem lain dan industri dari berbagai media pengukuran tingkat cair.
Fitur Produkdari sensor pemancar tingkat cairan:
1. Full stainless steel housing, cocok untuk berbagai lingkungan pengujian

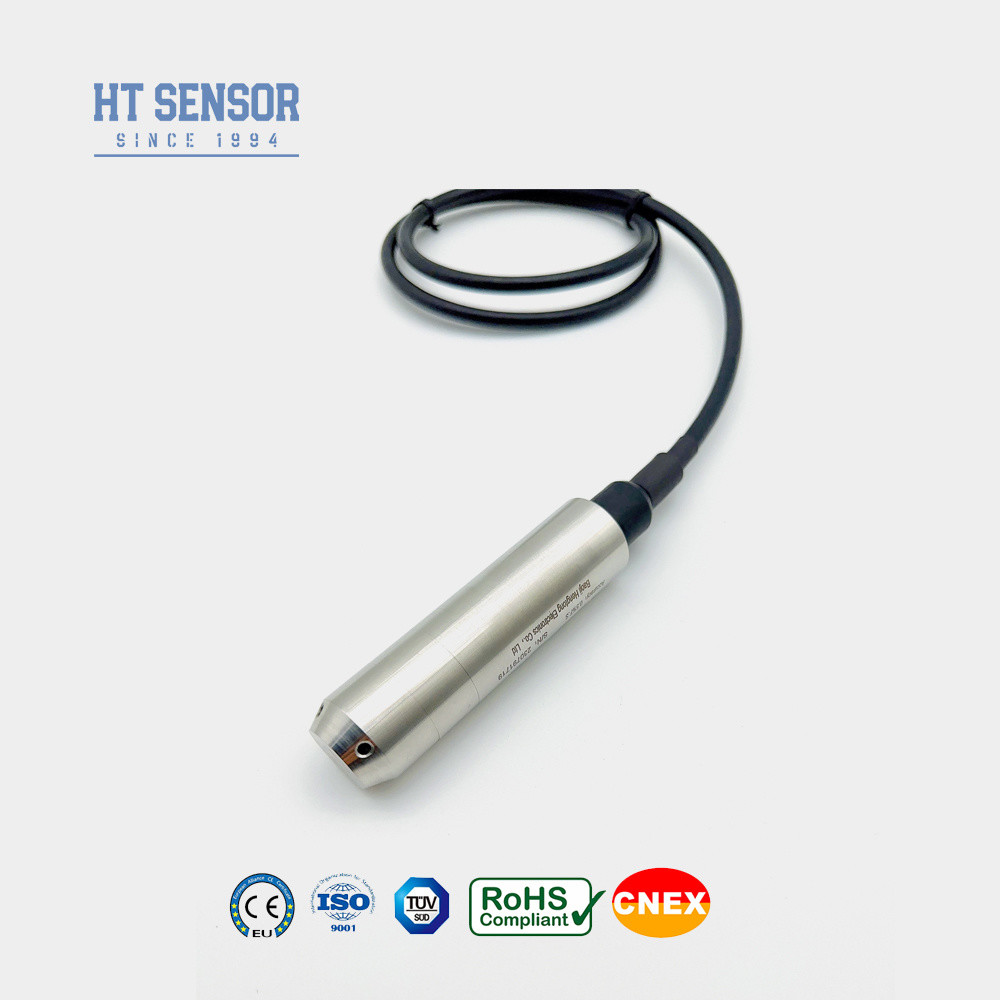

2. pengukuran probe jenis perendaman, pemasangan mudah
3. Berbagai pilihan sinyal output
4. Penanda tahan ledakan: ExiaIICT6
5Tingkat perlindungan tinggi: IP68
6. Kabel PE atau PU
Aplikasidari sensor pemancar tingkat cairan:
1. Kompatibel dengan 316LSS, cairan tidak korosif
2. Pemantauan tingkat air dalam berbagai aplikasi seperti air limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll
3. Pengukuran kadar bahan bakar di tangki diesel dan bahan bakar
| Parameter Kinerjadari sensor pemancar tingkat cairan |
| Jangkauan pengukuran |
0 ~ 10m... 400m |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 2X rentang nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,2% F.S/tahun (Max.) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Suhu operasi |
-20 ~ 80oC |
| Suhu penyimpanan |
-30 ~ 100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
1Cr18Ni9Ti |
| Bahan diafragma |
316L Baja tahan karat |
| Resistensi Isolasi |
>=100MΩ@100VDC |
| Klasifikasi tahan ledakan |
ExiaIICT6 |
| Peringkat Perlindungan |
IP67, IP68 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,3Kg (tanpa kabel) |
| Bahan Kabel |
Polyethylene, Polyurethane |

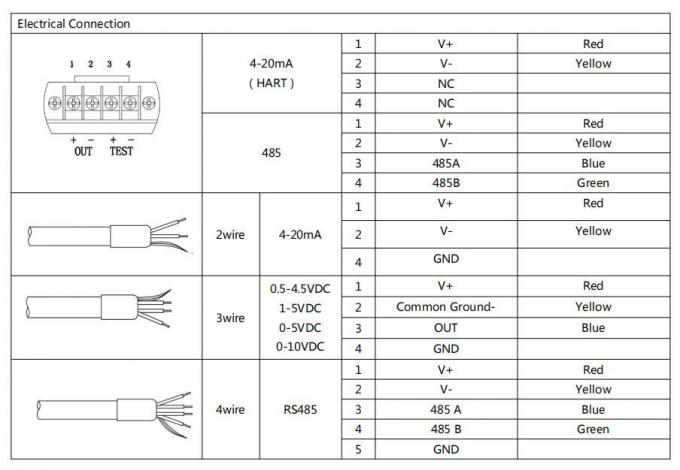

| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
1Harap pastikan bahwa media yang diukur kompatibel dengan komponen produk yang bersentuhan dengannya selama seleksi.
2Densitas media yang diukur harus ditentukan.
3Untuk gangguan elektromagnetik atau frekuensi radio yang kuat, tolong berikan rincian kepada perusahaan kami dan tunjukkan dalam pesanan.
4Untuk memastikan operasi produk yang dapat diandalkan, dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diandalkan.

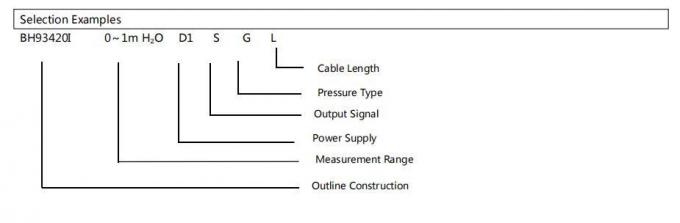

| Perintah Panduan |
| BH93420 |
Kode |
Desain Konstruksi |
| |
Aku |
Transmitter Tekanan |
| |
Jangkauan pengukuran |
0 ~ 10m... 400m |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
RS485 |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
| |
Kode |
Bahan |
| 01 |
304 Baja tahan karat |
| 02 |
316L Baja tahan karat |
| |
Kode |
Bahan Kabel |
| C1 |
PE |
| C2 |
PU |
