Deskripsi Produk

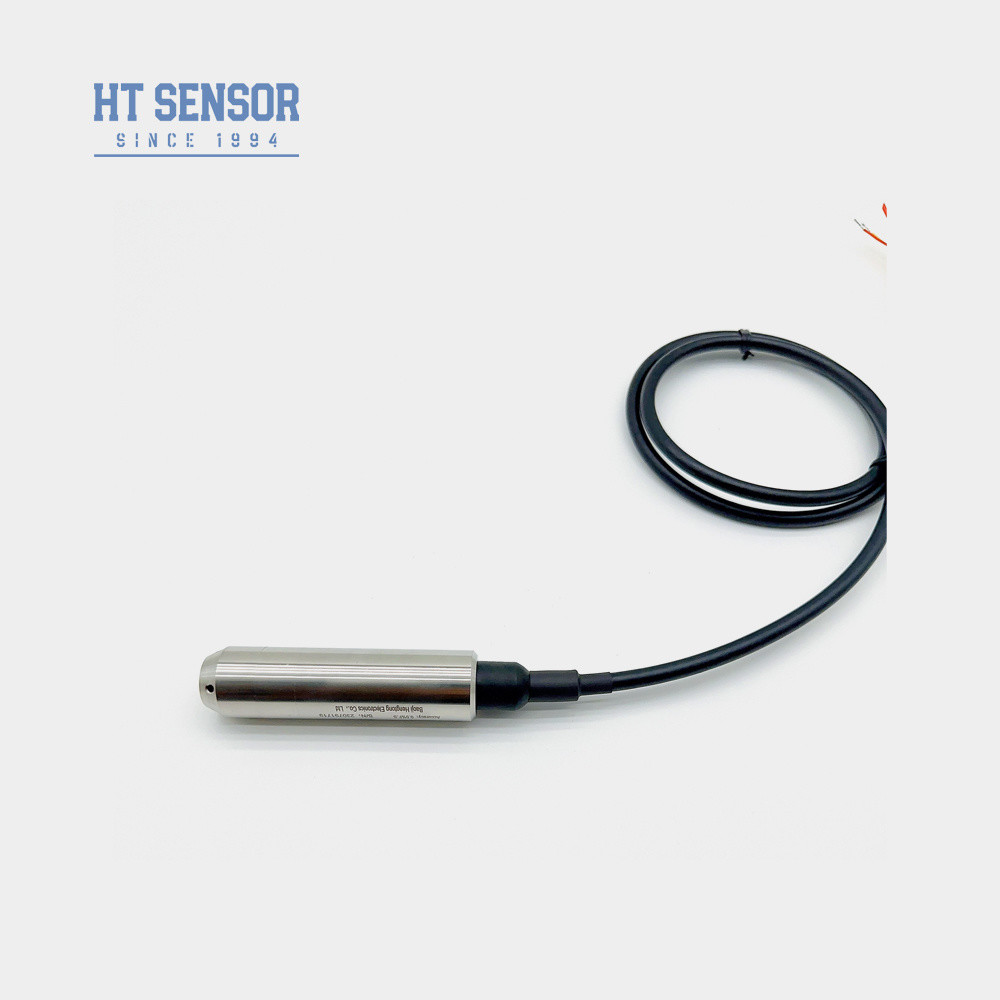

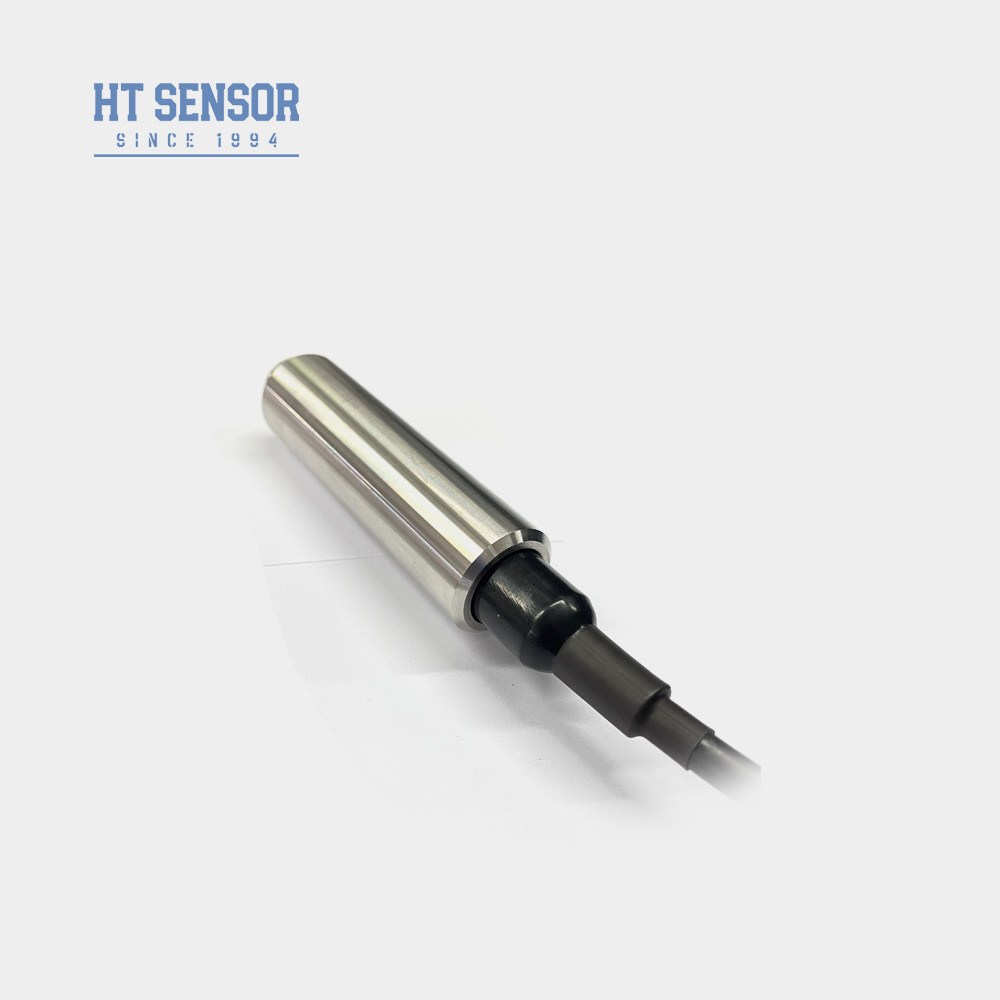

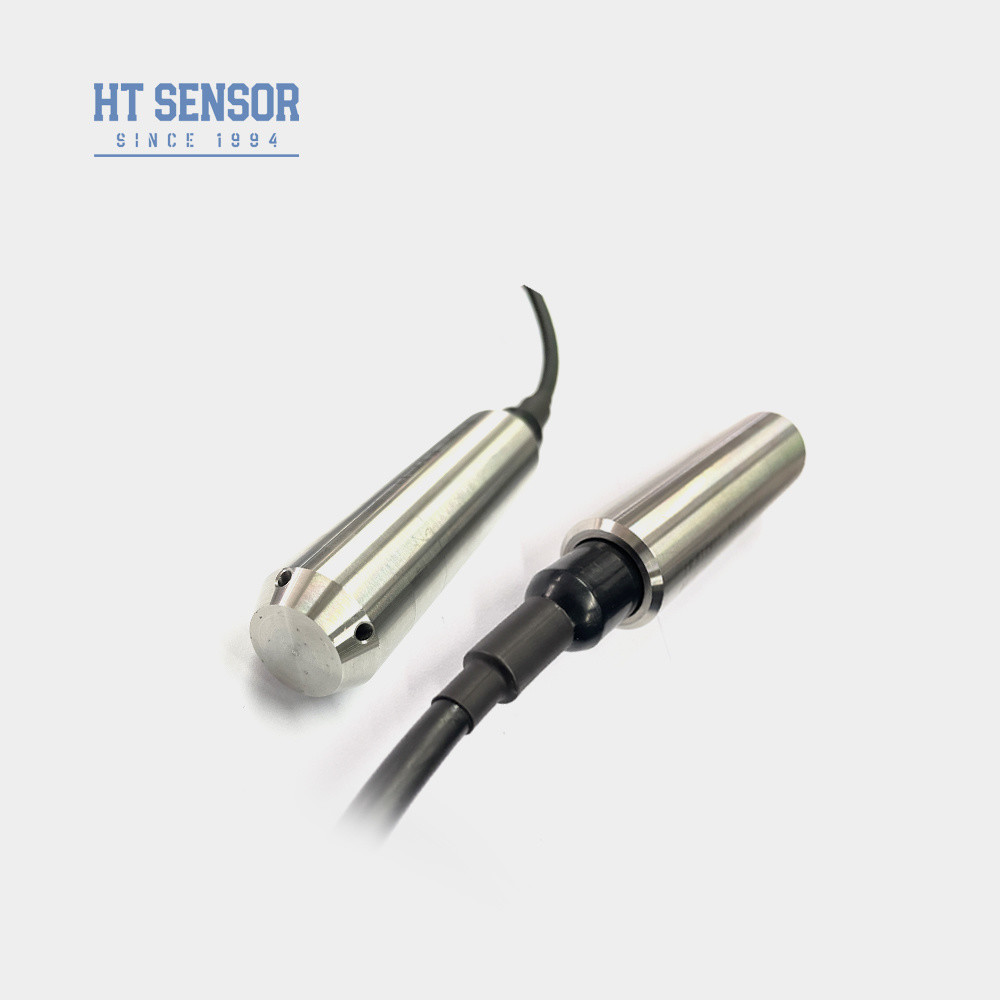

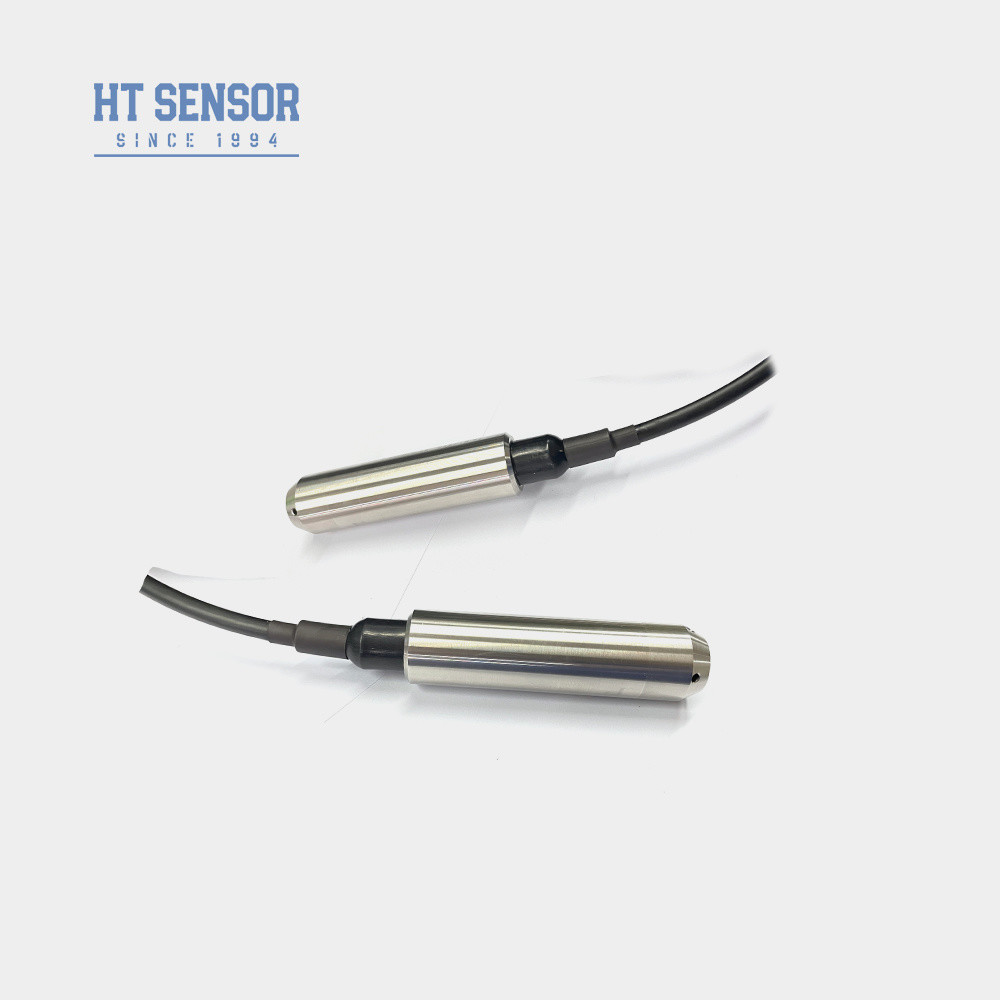

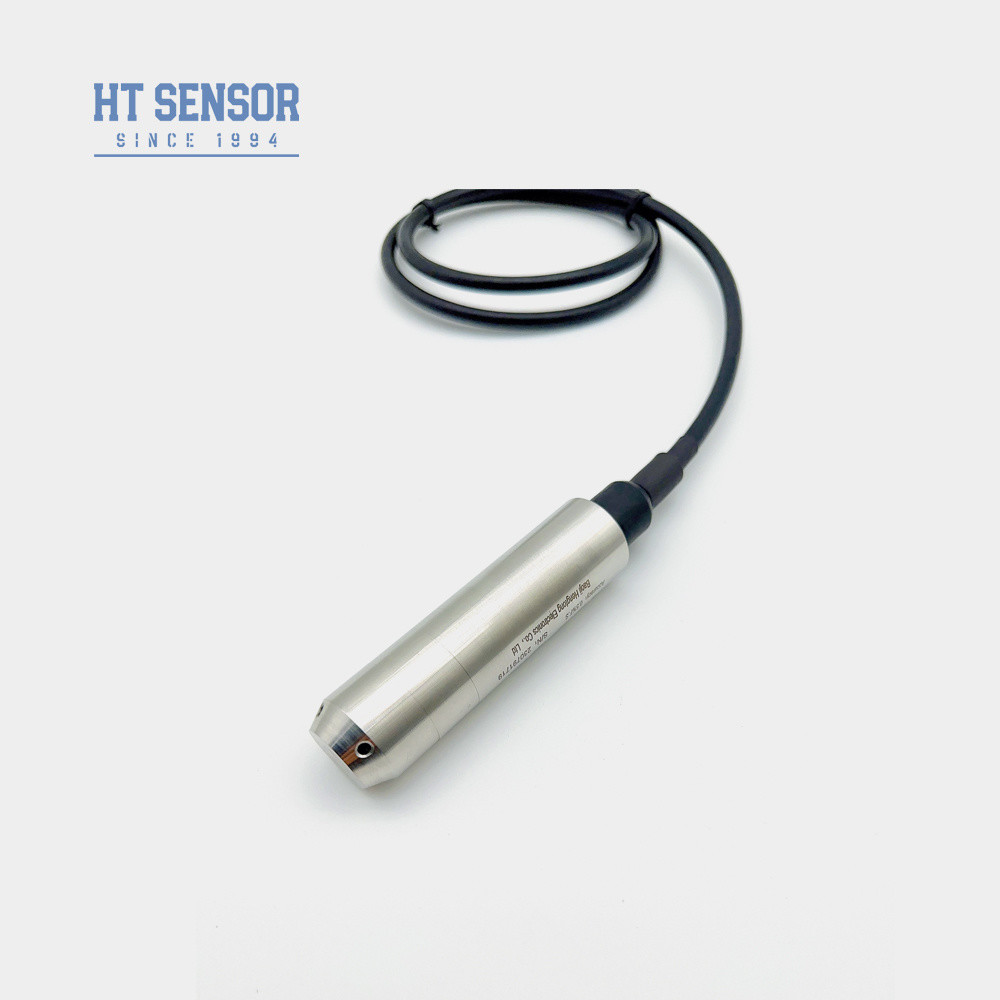

BH93420AkuWter tingkatsensor
Pengantar:
BH93420-I Spesifikasi Teknis Transmitter Tingkat Cairan
Teknologi Sensing Inti
Konstruksi yang Kuat
- Rumah monolitik dari stainless steel
- Desain kompak satu bagian
- Bagian terendam stainless steel yang dilas sepenuhnya
Keuntungan Kinerja
- Peringkat IP68 tahan air untuk kapal selam
- Kompensasi suhu presisi (-40°C sampai +85°C)
- Pengujian kualifikasi penuaan yang dipercepat
Jaminan Keandalan
- Stabilitas jangka panjang yang sangat baik (± 0,1% FS/tahun)
- Ketahanan kejut/getaran tinggi (hingga 20g)
- Perlindungan EMI kelas industri
- Sensor tingkat yang dapat ditenggelamkan ini memberikan kinerja yang dapat diandalkan dalam aplikasi yang menuntut termasuk:
- Pabrik pengolahan air limbah
- Tangki proses kimia
- Sistem pemantauan banjir
Fitur Produk:
- 1. Full stainless steel housing, cocok untuk berbagai lingkungan pengujian
- 2. pengukuran probe jenis perendaman, pemasangan mudah
- 3. Berbagai pilihan sinyal output
- 4. Penanda tahan ledakan: ExiaIICT6
- 5Tingkat perlindungan tinggi: IP68
- 6. Kabel PE atau PU
Aplikasi:
1. Kompatibel dengan 316LSS, cairan tidak korosif
2. Pemantauan tingkat air dalam berbagai aplikasi seperti air limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll
3. Pengukuran kadar bahan bakar di tangki diesel dan bahan bakar
| Parameter Kinerja |
| Jangkauan pengukuran |
0 ~ 10m... 400m |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 2X rentang nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,2% F.S/tahun (Max.) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC (0-1m. 0-2m ); 0-70oC |
| Suhu operasi |
-20 ~ 80oC |
| Suhu penyimpanan |
-30 ~ 100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
1Cr18Ni9Ti |
| Bahan diafragma |
316L Baja tahan karat |
| Resistensi Isolasi |
>=100MΩ@100VDC |
| Klasifikasi tahan ledakan |
ExiaIICT6 |
| Peringkat Perlindungan |
IP67, IP68 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~0.3Kg (tanpa kabel) |
| Bahan Kabel |
Polyethylene, Polyurethane |

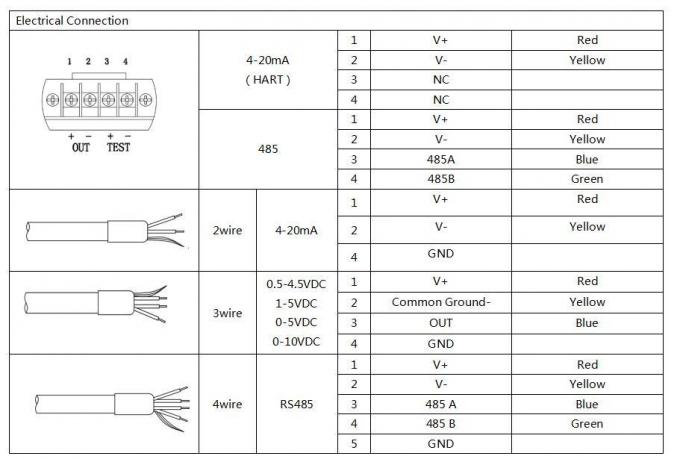

| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4~20mA |
12~30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| Kekuasaan, 1/10~5V |
| Kekuasaan, 1/10~10V |
| 0.5~4,5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6~30V / baterai |
4 kawat |
1Harap pastikan bahwa media yang diukur kompatibel dengan komponen produk yang bersentuhan dengannya selama seleksi.
2Densitas media yang diukur harus ditentukan.
3Untuk gangguan elektromagnetik atau frekuensi radio yang kuat, tolong berikan rincian kepada perusahaan kami dan tunjukkan dalam pesanan.
4Untuk memastikan operasi produk yang dapat diandalkan, dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diandalkan.

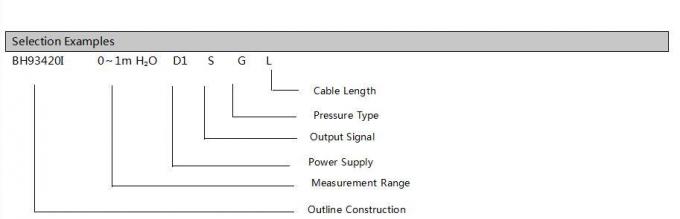

| Perintah Panduan |
| BH93420 |
Kode |
Desain Konstruksi |
| |
Aku |
Transmitter Tekanan |
| |
Jangkauan pengukuran |
0 ~ 10m... 400m |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
RS485 |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
| |
Kode |
Bahan |
| 01 |
304 Baja tahan karat |
| 02 |
316L Baja tahan karat |
| |
Kode |
Bahan Kabel |
| C1 |
PE |
| C2 |
PU |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
