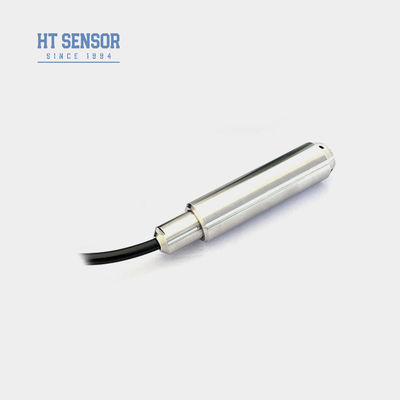

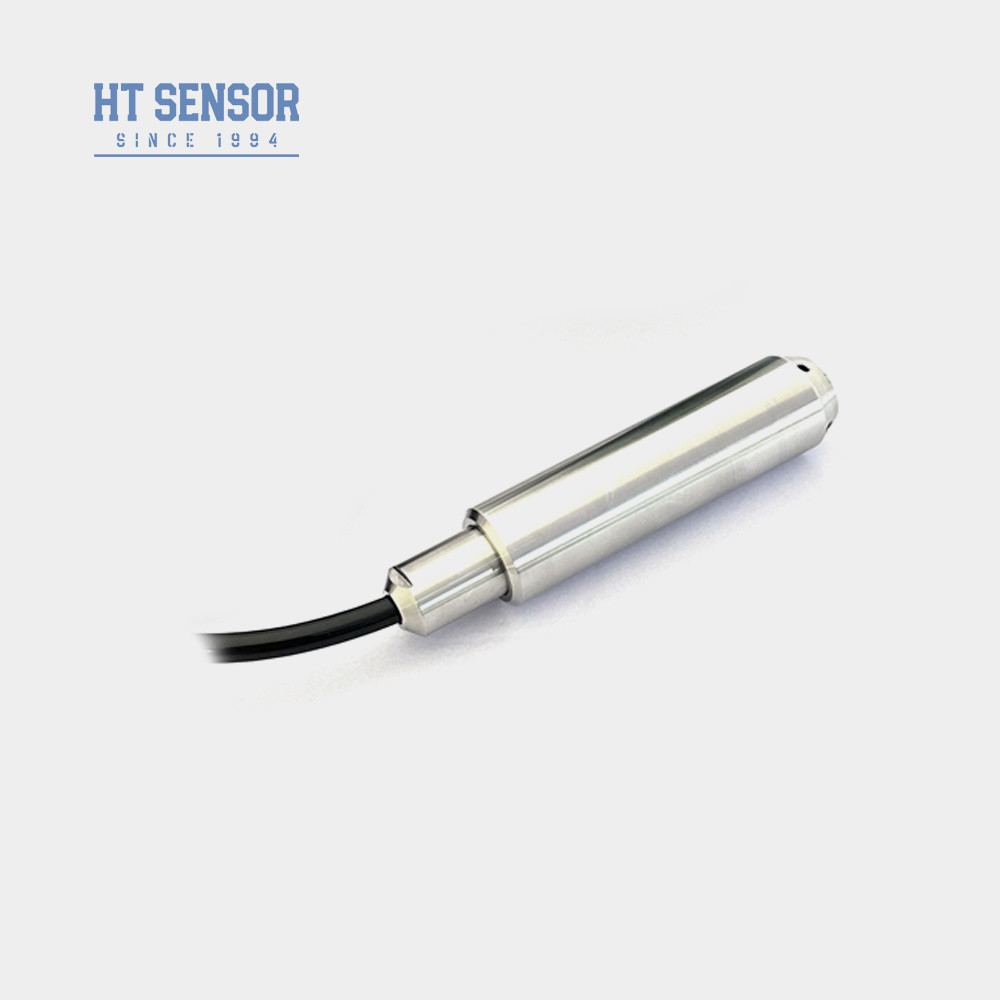

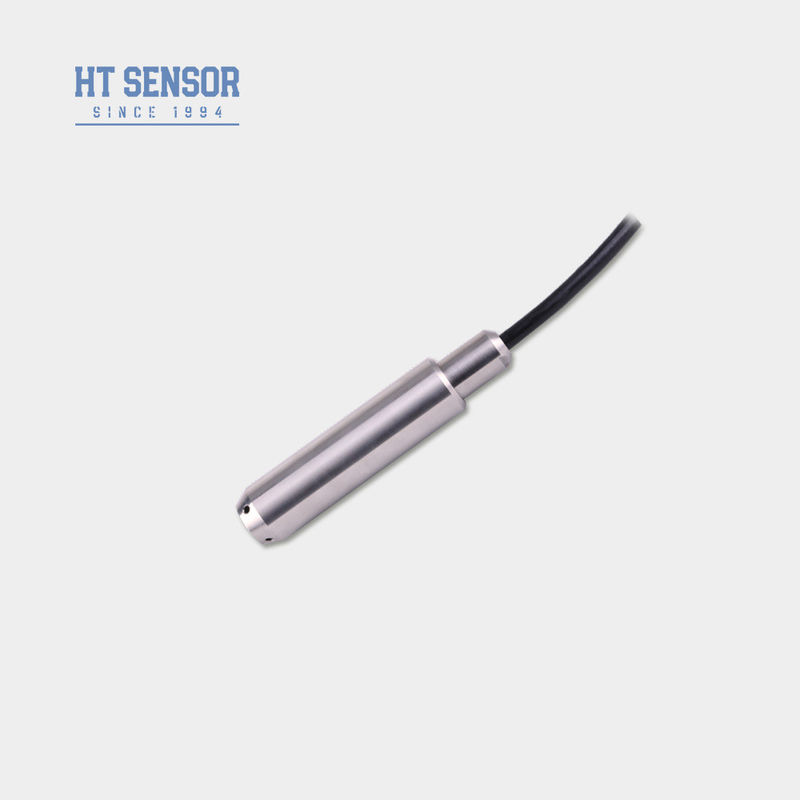

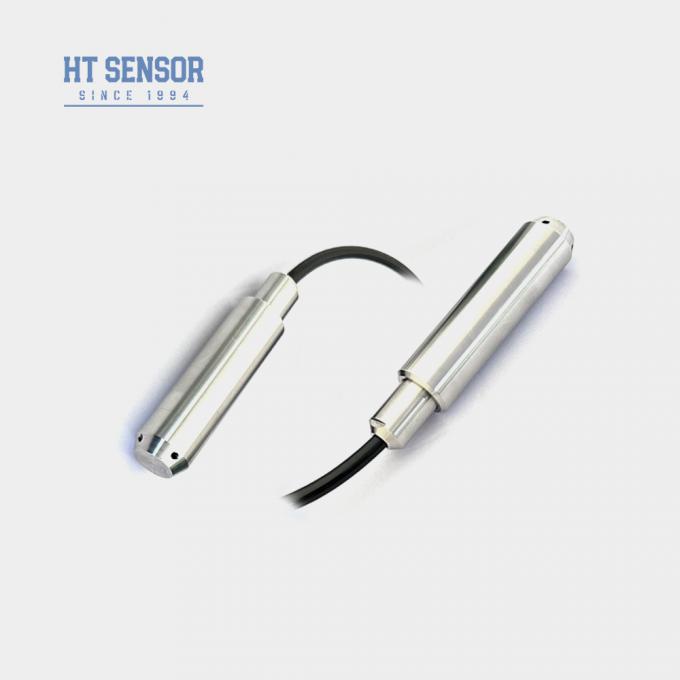

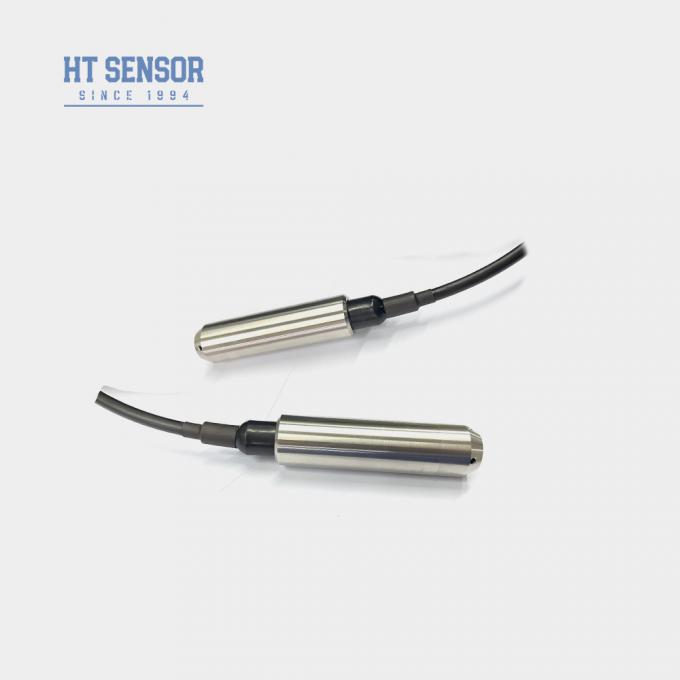

BH93420 I Water level sensor
Pengantar pemancar level cairan:
Pemancar level cairan tipe BH93420-I bagian cairan sensor pemancar level cairan terbuat dari diafragma bergelombang baja tahan karat 316L. Pemancar level cairan adalah perluasan dan pengembangan teknologi pemancar tekanan, sesuai dengan prinsip hubungan linier antara tekanan yang dihasilkan oleh cairan dengan gravitasi yang berbeda pada ketinggian yang berbeda, untuk mencapai pengukuran dan transmisi volume, tinggi cairan, dan berat air, minyak, dan pasta yang akurat.
Fitur Produk pemancar level cairan:
1. Rumah baja tahan karat penuh, cocok untuk berbagai lingkungan pengujian
2. Pengukuran probe tipe imersi, pemasangan mudah
3. Pilihan sinyal keluaran yang beragam
4. Penandaan tahan ledakan: ExiaIICT6
5. Tingkat perlindungan tinggi: IP68

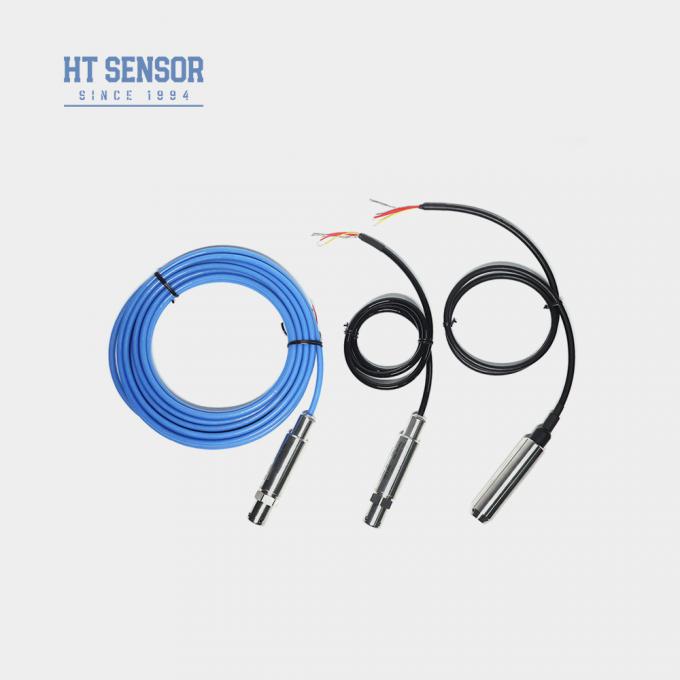

6. Kabel PE atau PU
Aplikasi pemancar level cairan:
1. Kompatibel dengan cairan non-korosif 316LSS
2. Memantau level air dalam berbagai aplikasi seperti limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll.
3. Mengukur level bahan bakar dalam tangki diesel dan bahan bakar
| Parameter Kinerja pemancar level cairan |
| 0~10m…400m |
Kode |
| G |
Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kelebihan Beban |
≤ 2X rentang terukur |
| Akurasi @ 25ºC |
±0.25% (Typ.) ±0.5% (Maks.) |
| Keterulangan |
±0.03% (Typ.) ±0.05%FS (Maks.) |
| Histeresis |
±0.03% (Typ.) ±0.05%FS (Maks.) |
| Stabilitas Jangka Panjang |
±0.2%F.S/tahun (Maks.) |
| Hanyutan Suhu Nol |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Hanyutan Suhu Rentang |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Kompensasi Suhu |
0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Suhu Operasi |
-20~80ºC |
| Suhu Penyimpanan |
-30~100ºC |
| Getaran |
10g,55Hz ~ 2kHz |
| Material Rumah |
1Cr18Ni9Ti |
| Material Diafragma |
Baja Tahan Karat 316L |
| Resistansi Isolasi |
>=100MΩ@100VDC |
| Peringkat Tahan Ledakan |
ExiaIICT6 |
| Peringkat Perlindungan |
IP67, IP68 |
| Segel O-Ring |
Karet Fluoro |
| Berat |
~0.3Kg (tanpa kabel) |
| C1 |
Polietilena, Poliuretan |

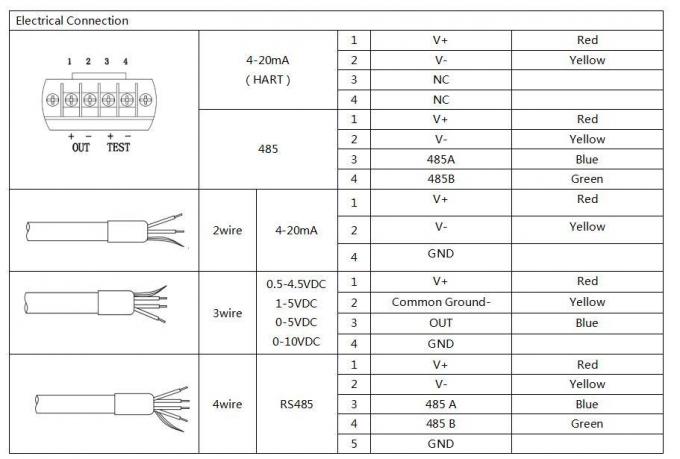

| S1 |
Tegangan Catu |
Jenis Keluaran |
| 4~20mA |
12~30VDC |
2/3/4 kabel |
| 0~10/20mA |
3 kabel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
D3 |
| Protokol Komunikasi RS485 |
3.6~30V / Baterai |
4 kabel |
1. Dalam pemilihan, harap pastikan bahwa media yang diuji kompatibel dengan bagian produk yang bersentuhan dengannya.
2. Jika tinggi cairan perlu diukur, harap berikan kepadatan media yang diukur.
3. Untuk gangguan elektromagnetik atau RF yang kuat, harap berikan informasi detail kepada perusahaan kami dan tunjukkan dalam pesanan.
4. Untuk memastikan pengoperasian produk yang andal, Anda disarankan untuk memasang perangkat penangkal petir di lokasi dan memastikan bahwa produk dan catu daya diarde dengan andal.
| Panduan BH93420 |
| Kode |
Material Kabel |
I |
| |
Pemancar Tekanan |
Rentang Pengukuran |
| |
0~10m…400m |
Kode |
| |
Material Kabel |
D1 |
| 24VDC |
D2 |
| 5VDC |
D3 |
| Lainnya |
Kode |
| |
Material Kabel |
S1 |
| 4~20mADC |
S5 |
0~20mADC |
S2 |
| 1~5VDC |
S6 |
0~10VDC |
S3 |
| 0~5VDC |
S7 |
0.5~4.5VDC |
S4 |
| 0~10mADC |
S8 |
RS485 |
Kode |
| |
Material Kabel |
G |
| Tekanan Ukur |
A |
| Tekanan Absolut |
S |
| Tekanan Referensi Tertutup |
Kode |
| |
Material Kabel |
01 |
| Baja Tahan Karat 304 |
02 |
| Baja Tahan Karat 316L |
Kode |
| |
Material Kabel |
C1 |
| PE |
C2 |
| PU |
FAQ: |
1. T: Apa saja fitur dari pemancar sensor tekanan Anda?
J: Presisi tinggi, daya tahan, dan kinerja yang sangat baik. Kustomisasi tersedia.
2. T: Bisakah saya menyesuaikan spesifikasi khusus?
J: Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik.
Kami menyediakan layanan OEM dan ODM. 3. T: Berapa kapasitas produksi Anda?
J:
Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan kelancaran produksi dan penjadwalan pengiriman. 4. T: Berapa periode pengiriman yang khas?
J: 5~8 hari kerja untuk model standar. Produk yang disesuaikan dapat bervariasi.
5. T: Bagaimana harga produk? Apakah ada diskon?
J: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
J: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menanggapi pertanyaan Anda dalam 24 jam, instruksi jarak jauh melalui jaringan PC selalu tersedia.
