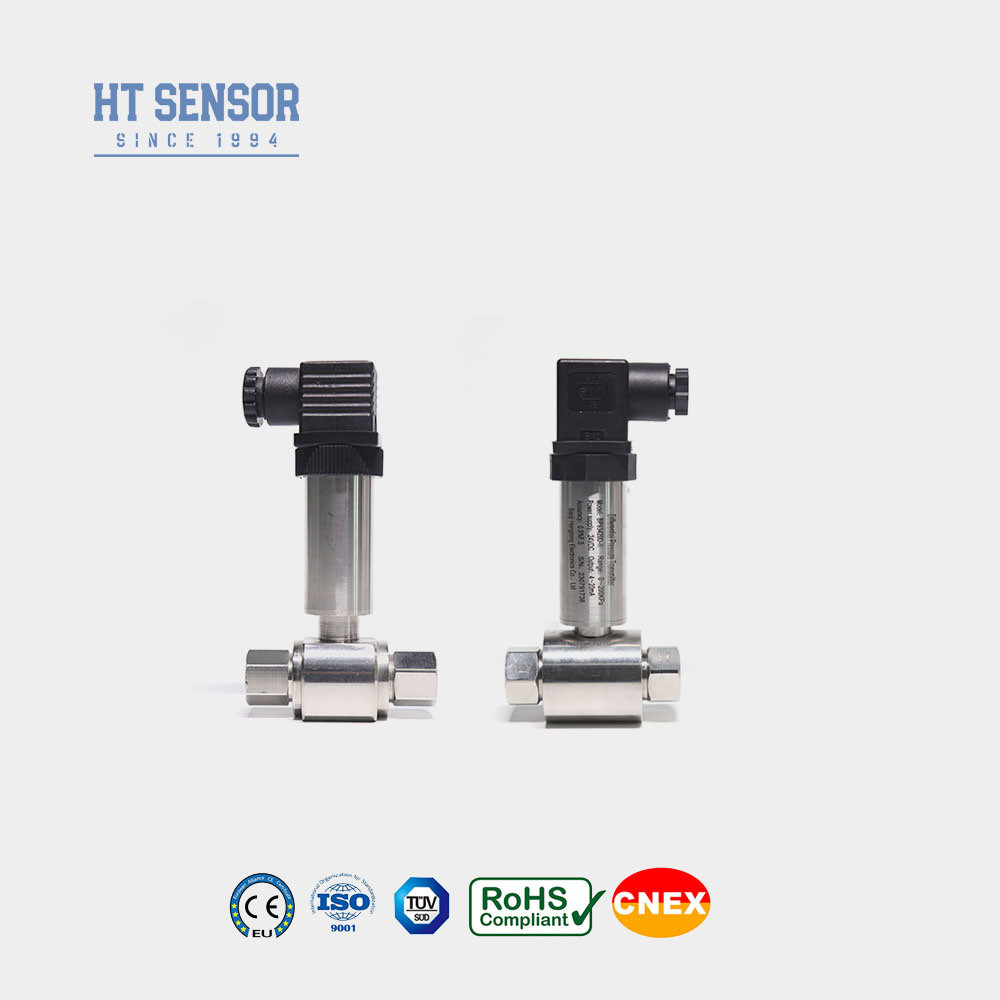

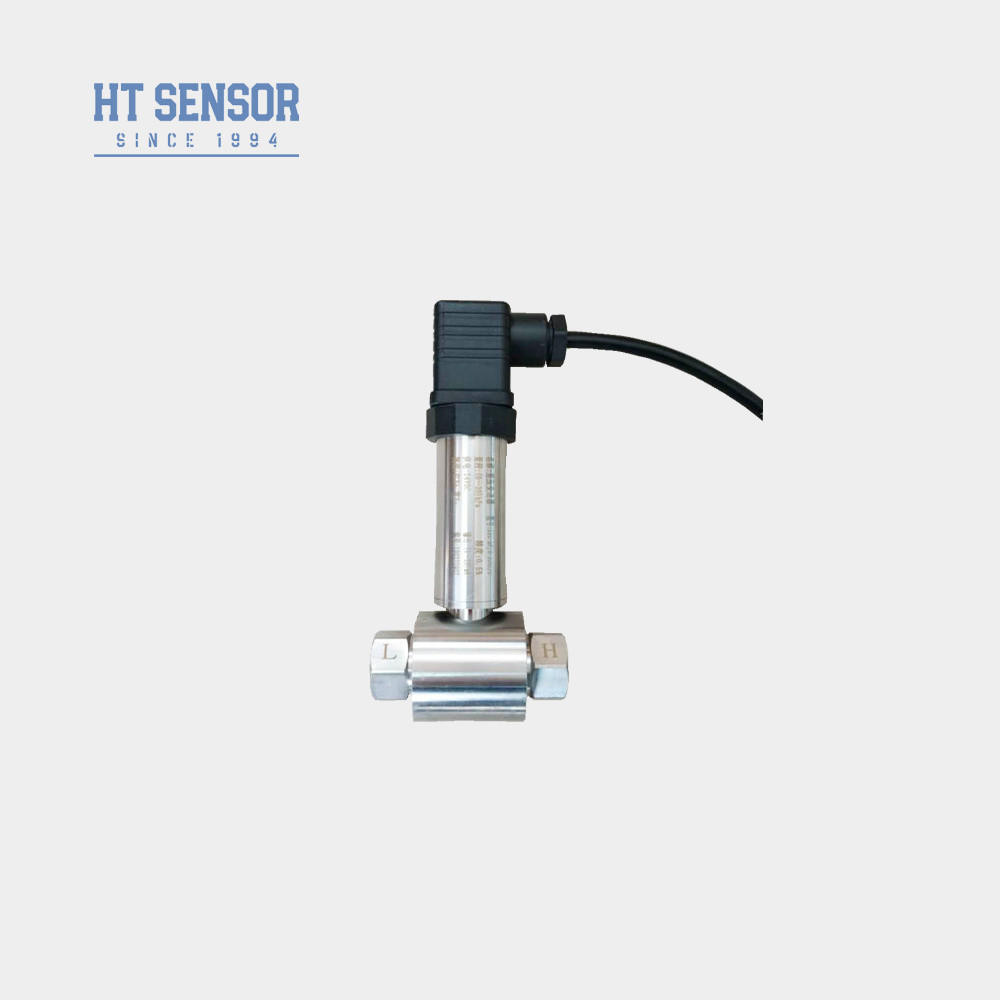

BP93420DII Transmitter Tekanan Diferensial
Pengenalan pemancar tekanan diferensial:
BP93420DII pemancar tekanan diferensial menggunakan sensor silikon difusi piezoresistif.Ketika tekanan diferensial media yang diukur bertindak pada membran bergelombang di kedua ujung sensor, sinyal output dari jembatan Wheatstone pada chip sensor menunjukkan hubungan linier yang baik dengan tekanan diferensial, memungkinkan pengukuran tekanan diferensial yang akurat.Ini cocok untuk berbagai gas dan cairan pengukuran tekanan diferensial di industri seperti minyak bumi, kimia, energi, dan hidrologi untuk aplikasi pipa.Fitur Produk:
1Keakuratan tinggi: pemancar tekanan diferensial menggunakan teknologi sensor silikon difusi untuk memberikan hasil pengukuran tekanan diferensial presisi tinggi,cocok untuk aplikasi dengan persyaratan tekanan diferensial yang tinggi.
2. rentang pengukuran yang luas:Transmitter tekanan diferensial dapat disesuaikan dengan rentang tekanan diferensial yang besar dan dapat mengukur nilai tekanan diferensial kecil atau besar untuk memenuhi kebutuhan aplikasi yang berbeda.
3. ketahanan korosi yang kuat: Piezoresistive difusi silikon pemancar tekanan diferensial terbuat dari bahan tahan korosi,yang dapat beradaptasi dengan pengukuran berbagai media korosif dan memiliki ketahanan korosi yang kuat.
4Kemampuan anti-interferensi yang kuat: pemancar memiliki kemampuan anti-interferensi yang baik, dapat bekerja stabil di lingkungan industri yang kompleks, dan mengukur tekanan diferensial dengan akurat.
5Adaptif pada suhu tinggi: Piezoresistive diffused silicon differential pressure transmitter dapat beradaptasi dengan lingkungan suhu tinggi, memiliki kinerja tahan suhu tinggi,cocok untuk pengukuran tekanan diferensial media suhu tinggi.
Respon cepat: Transmitter memiliki karakteristik respon cepat dan dapat memantau dan umpan balik perubahan tekanan diferensial secara real time.
6Perbaikan mudah: Piezoresistive diffused silicon differential pressure transmitters biasanya memiliki konstruksi sederhana dan desain yang mudah dirawat.mengurangi biaya dan upaya pemeliharaan dan pemeliharaan.
7. Beberapa pilihan sinyal output: Transmitter dapat menyediakan berbagai pilihan sinyal output, seperti 4-20mA, 0-5V, dll, untuk beradaptasi dengan persyaratan sistem kontrol yang berbeda.
8Keandalan tinggi: Piezoresistive diffused silicon differential pressure transmitters memiliki tingkat keandalan dan stabilitas yang tinggi, dan dapat bekerja stabil untuk waktu yang lama,mengurangi frekuensi pemeliharaan dan penggantian.
Aplikasi:
1. Cocok untuk mengukur tekanan diferensial dari berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
3. Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Suhu operasi |
-30oC ~ 80oC |
| Suhu penyimpanan |
-40oC~100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1Saat memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian yang bersentuhan dengan produk.
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa... ~ 2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
