Transmitter tekanan diferensial udara Tes minyak Dp Tingkat Transmitter stainless steel
Product Details
| Nomor model.: | BP93420D-II | Jenis tekanan: | Tekanan diferensial |
|---|---|---|---|
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Kode HS: | 9026201090 |
| Menyediakan kemampuan: | 20000 pcs/tahun | Jenis: | Pemancar Tekanan Diferensial |
| Jenis struktur: | Pemancar Tekanan Silikon Tersebar | Media pengukur: | cair atau gas |
| Tingkat akurasi: | 00,25%,00,5% | Rentang Tekanan: | 0-10kpa...~2MPa |
| Peringkat IP: | IP65 | Pengaturan khusus: | <i>Available |</i> <b>Tersedia |</b> <i>Customized Request</i> <b>Permintaan Disesuaikan</b> |
| Menyoroti |
Transmitter tekanan diferensial udara 2MPa,Tes minyak Dp Level Transmitter RoHs,Dp Level Transmitter RoHs dari stainless steel |
||
Product Description

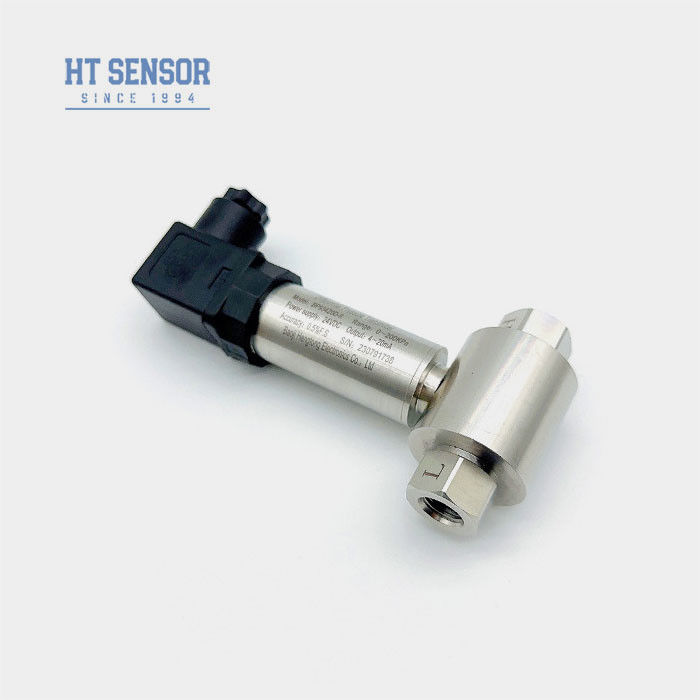

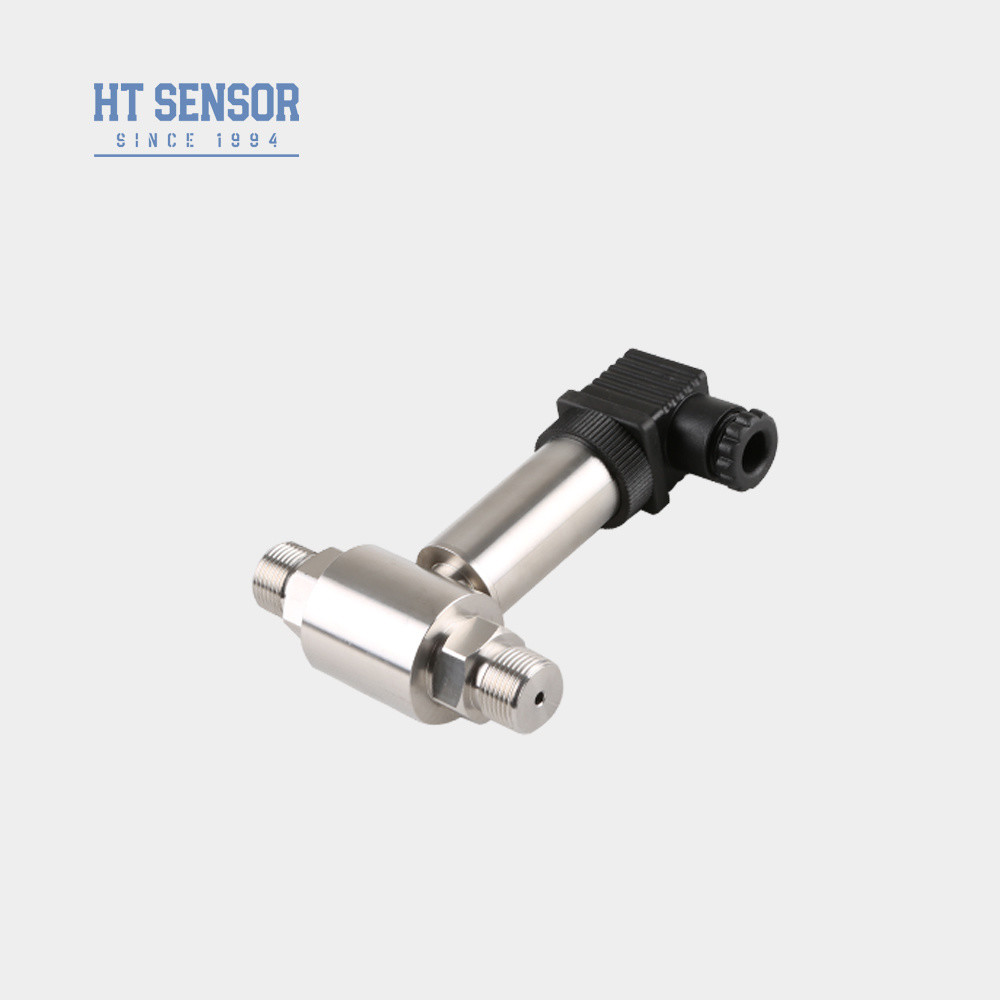

Tes minyak dan udara STAINLESS STEEL DIFFERENSIAL PRESSURE TRANSMITTER
DP93420DII Differensial Tekanan Transmitter
Pengenalan pemancar tekanan diferensial:
BP93420DII pemancar tekanan diferensial menggunakan sensor silikon difusi piezoresistif.Ketika tekanan diferensial media yang diukur bertindak pada membran bergelombang di kedua ujung sensor, sinyal output dari jembatan Wheatstone pada chip sensor menunjukkan hubungan linier yang baik dengan tekanan diferensial, memungkinkan pengukuran tekanan diferensial yang akurat.Melalui teknologi pemrosesan sinyal digital canggih dan algoritma kalibrasi, pemancar tekanan diferensial silikon difusi dapat mencapai pengukuran tekanan diferensial presisi tinggi, stabil dan dapat diandalkan, dan banyak digunakan dalam kontrol proses industri,pengukuran aliran cairan dan bidang lainnya.
Fitur Produk:
1Transmitter memiliki desain struktur baja tahan karat, membuatnya kompakdan mudah dipasang
2Hal ini mengalami kompensasi suhu yang ketat dan penyaringan penuaan, memastikan kinerja yang stabil dan dapat diandalkan
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasi:
1. Cocok untuk mengukur tekanan diferensial dari berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
3. Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja | |
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Suhu operasi | -30oC ~ 80oC |
| Suhu penyimpanan | -40oC~100oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Tips pemesanan: |
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan

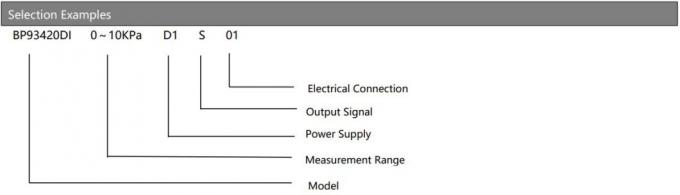

| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

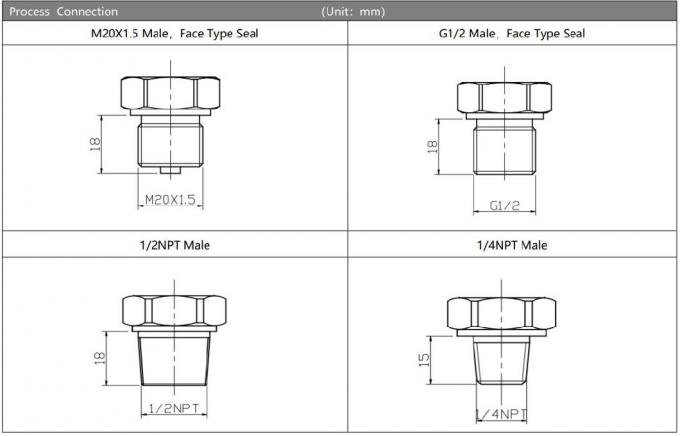

| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||

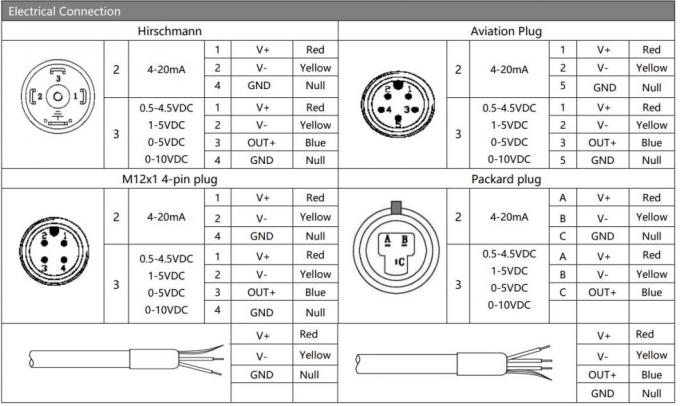

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
