Diffused Silicon Differential Pressure Transmitter Piezoresistive Pressure Transmitter
Product Details
| Nomor model.: | BP93420DII | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Peringkat perlindungan: | IP65 | Berat badan: | ~ 0,45kg |
| Penginderaan Tekanan: | Sensor NOVA mati | Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton |
| Asal usul: | Baoji, Tiongkok | Kode HS: | 9026201090 |
| Jenis: | Pemancar Tekanan Diferensial | Media pengukur: | gas atau cair |
| Rentang Tekanan: | 0-10kpa...~2MPa | ||
| Menyoroti |
Diffused Silicon Differential Pressure Transmitter,Transmitter Tekanan Diferensial Piezoresistif,Diffused Silicon Piezoresistive Pressure Transmitter |
||
Product Description

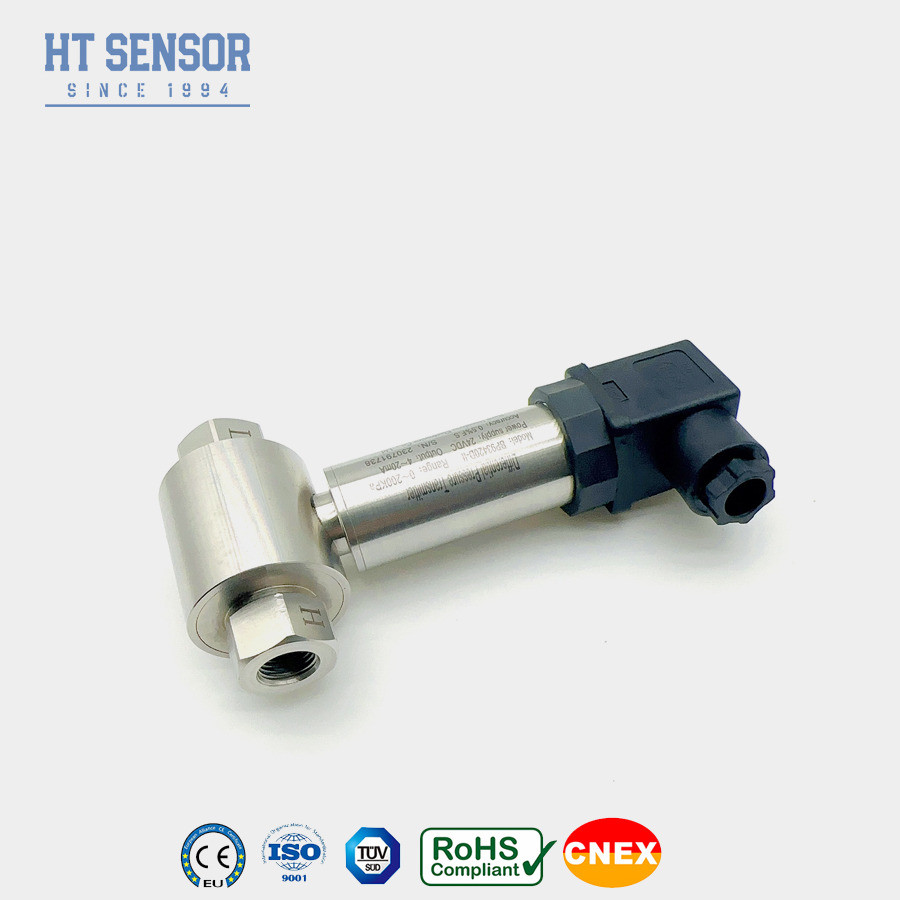

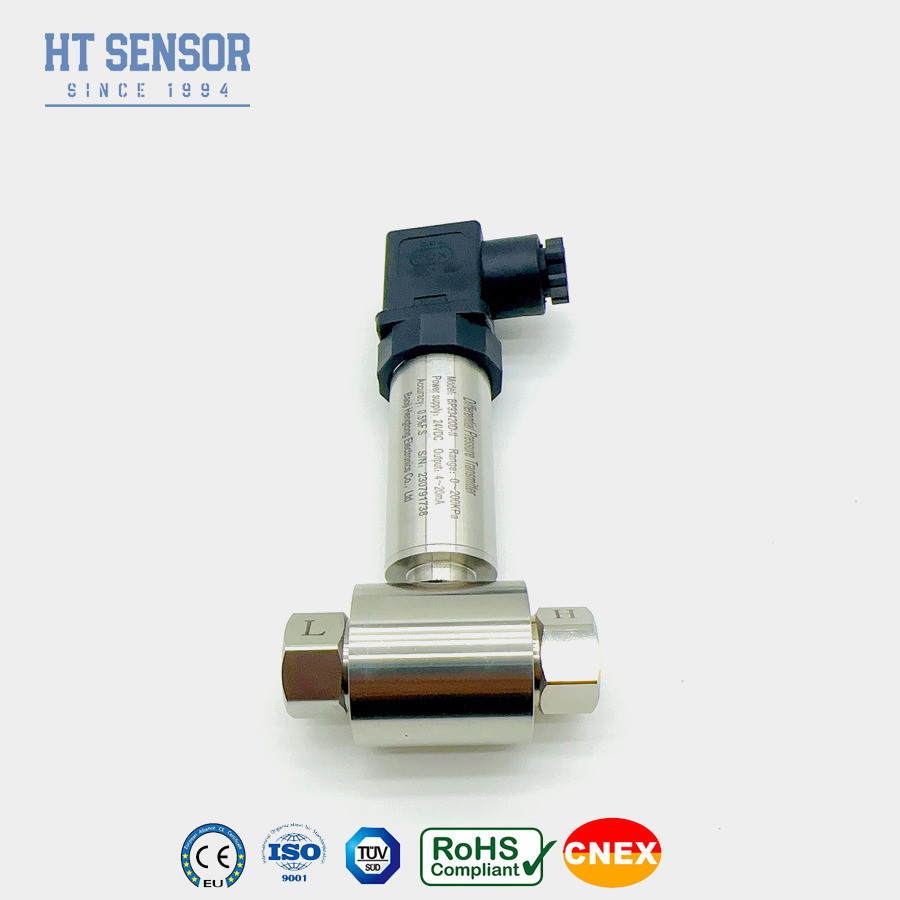

Piezoresistive Diffused Silicon Differential Pressure Transmitter
BP93420DIIDberbedaPresureTPengirim uang
Pengenalan Transmitter Tekanan Diferensial:
BP93420DII pemancar tekanan diferensial menggunakan piezoresistive difused silicon sensor.minyak silikon tertutup internal ditransfer ke chip sensitif, chip sensitif tidak langsung bersentuhan dengan media pengukuran. Ketika tekanan diferensial media pengukuran bertindak pada diafragma bergelombang di kedua ujung sensor,sinyal output dari jembatan Wheatstone pada chip sensor menunjukkan hubungan linier yang baik dengan tekanan diferensial, memungkinkan pengukuran yang akurat dari tekanan diferensial. dengan output sensitivitas tinggi, respon dinamis yang baik, akurasi pengukuran yang tinggi, stabilitas yang baik, mudah untuk miniaturisasi,tapi mudah dipengaruhi oleh suhu, untuk lebih dari 1kpa dapat diukur adalah pilihan pertama untuk sensor jarak menengah.
Transmitter tekanan diferensial dirancang untuk mengukur tekanan diferensial dari banyak gas atau cairan seperti air atau minyak.dengan tekanan statis maksimum yang diizinkan + 40bar, rentang pengukuran tekanan diferensial standar terkecil sudah dari 0 hingga 0, + 50 mbar.
Fitur Produkdari Transmitter Tekanan Diferensial:
1Transmitter memiliki desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
2Hal ini mengalami kompensasi suhu yang ketat dan penyaringan penuaan, memastikan kinerja yang stabil dan dapat diandalkan
3. Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari Transmitter Tekanan Diferensial:
1. Cocok untuk mengukur tekanan diferensial dari berbagai gas atau cairan dipipa industri seperti minyak bumi, kimia, tenaga, dan
hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia,metalurgi, pembangkit listrik, dan hidrologi
3.Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja | |
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Suhu operasi | -30oC ~ 80oC |
| Suhu penyimpanan | -40oC~100oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Tips pemesanan |
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Perintah Panduan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
