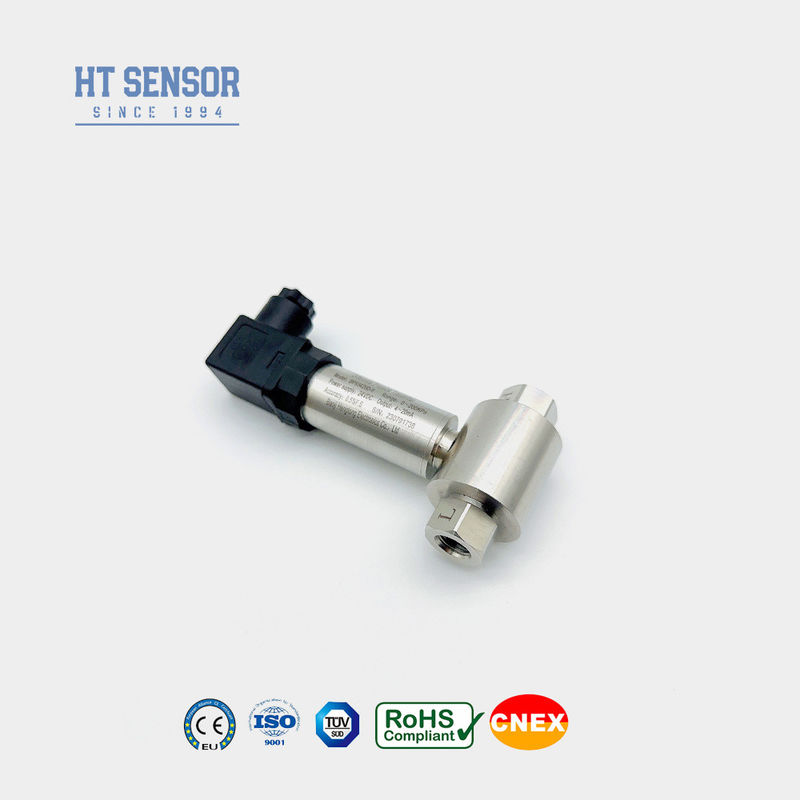

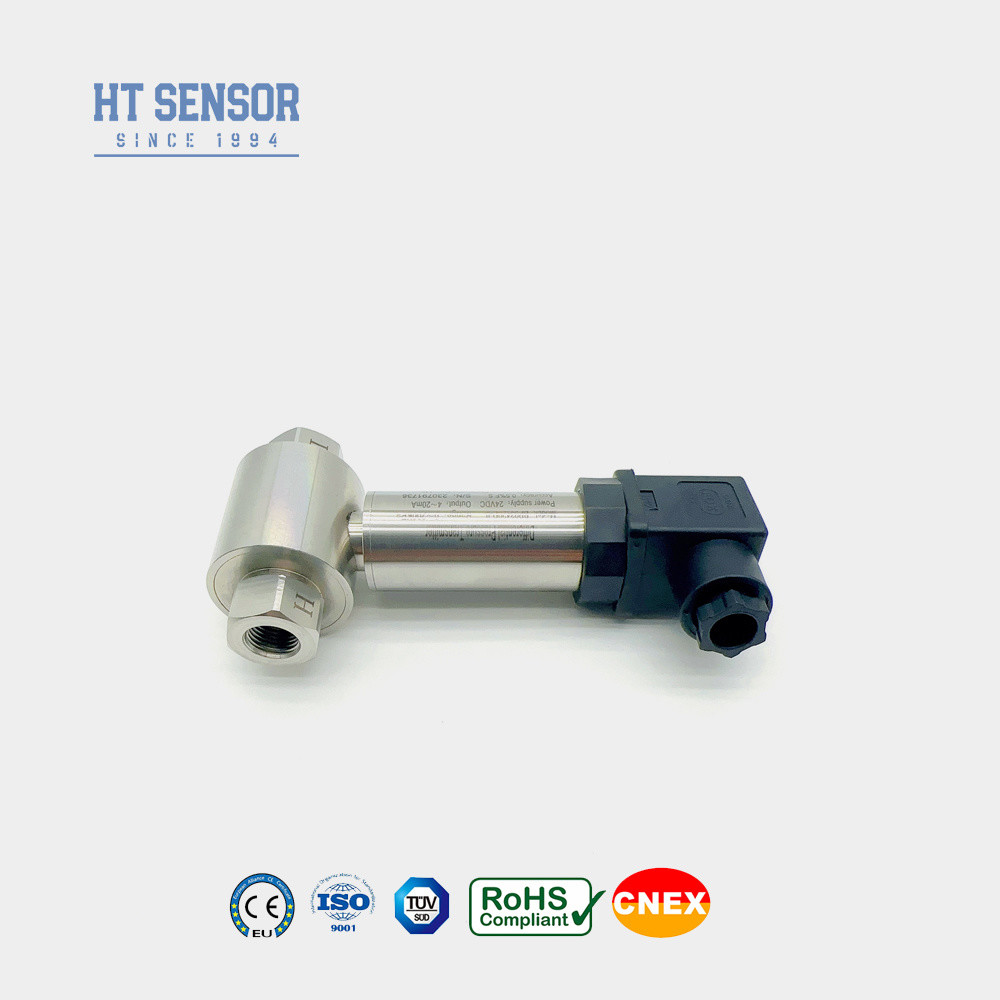

Transmitter Tingkat Tipe Differensial Pipeline Diffused Silicon Pressure Transmitter
Product Details
| Nomor model.: | BP93420DII | Tingkat akurasi: | ≤ 0,5% F.S. |
|---|---|---|---|
| Rentang Tekanan: | 0-10kpa...~2MPa | Disesuaikan: | Disesuaikan |
| Berat badan: | ~ 0,45kg | Tekanan statis: | 5X atau 7MPa |
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Jenis: | Pemancar Tekanan Diferensial |
| Media pengukur: | gas atau cair | Peringkat IP: | IP65 |
| Menyoroti |
Transmitter RoH tingkat Tipe Differensial Pipeline,Transmitter Tingkat Tipe Diferensial Silikon Difusi,RoHs Diffused Silicon Pressure Transmitter |
||
Product Description
BP93420DII Transmitter Tekanan Diferensial Untuk Pengukuran Tekanan Saluran
BP93420DIIDberbedaPresureTPengirim uang
Pengenalan pemancar tekanan diferensial:
BP93420DII pemancar tekanan diferensial menggunakan sensor silikon difusi piezoresistif.Sensor mengadopsi teknologi linear dan kompensasi suhu otomatis untuk memastikan efisiensi dan kualitas produksi massal. Desain rongga udara tertutup sepenuhnya dan terisolasi untuk
Modul transmisi sinyal mengadopsi teknologi kalibrasi asli untuk mewujudkan pengaturan parameter dengan mudah tanpa alat apa pun.Ini cocok untuk berbagai gas dan cairan pengukuran tekanan diferensial di industri seperti minyak bumi, kimia, energi, dan hidrologi untuk aplikasi pipa.
Fitur Produkdari pemancar tekanan diferensial:
1Transmitter memiliki desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
2Hal ini mengalami kompensasi suhu yang ketat dan penyaringan penuaan, memastikan kinerja yang stabil dan dapat diandalkan
3. tes tekanan dampak dan uji drift waktu untuk memastikan kualitas konstan
4Suhu kerja media: -30-80°C
5. Sertifikat keamanan intrinsik
Aplikasidari pemancar tekanan diferensial:
1. Cocok untuk mengukur tekanan diferensial dari berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan
hidrologi.
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
3Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerja | |
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Suhu Kompensasi | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Suhu operasi | -30oC ~ 80oC |
| Suhu penyimpanan | -40oC~100oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |

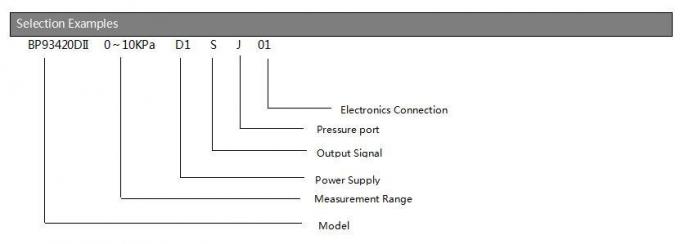

| Perintah Panduan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||

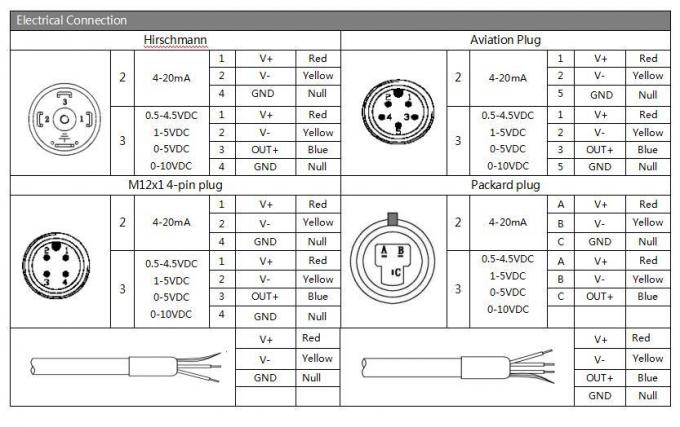

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
