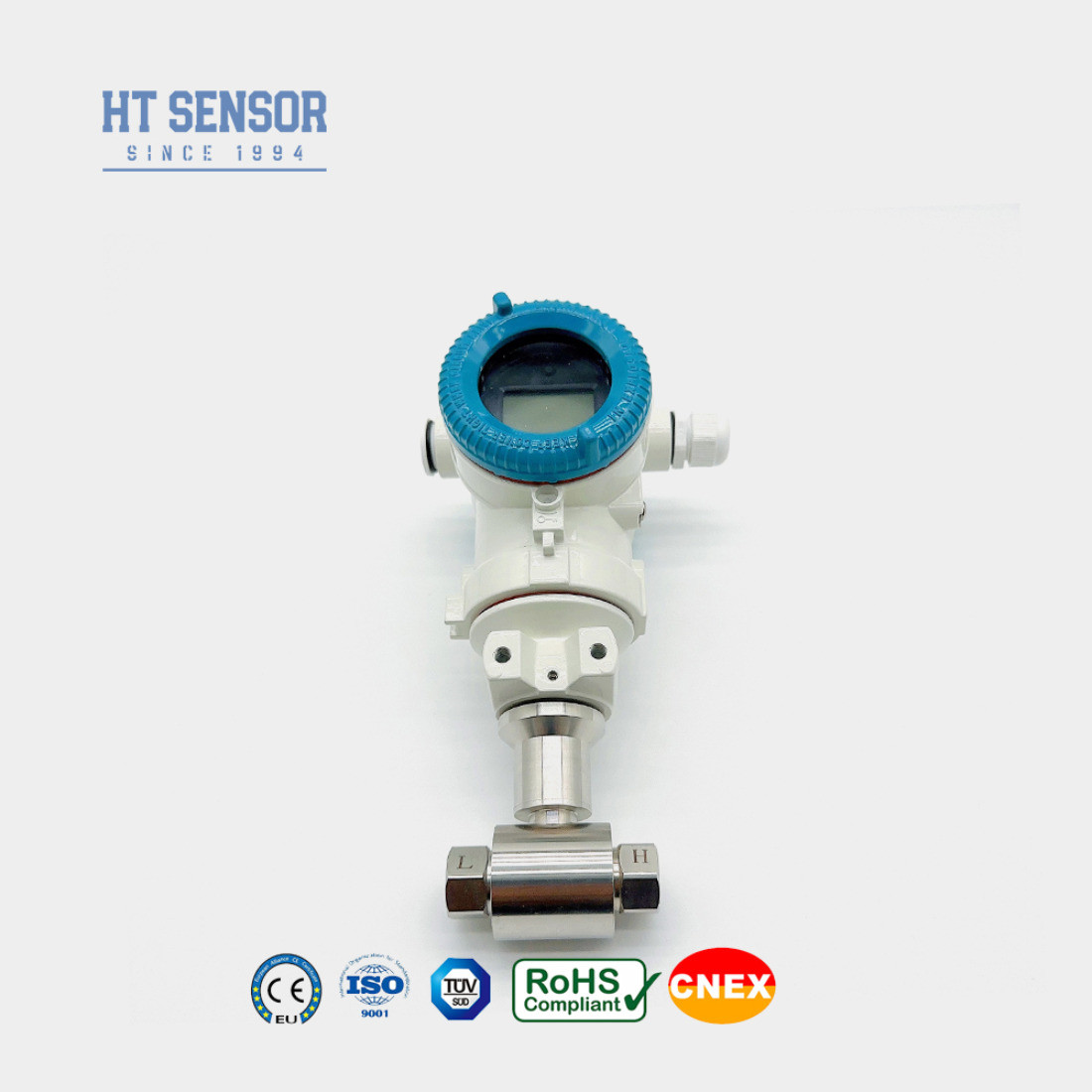

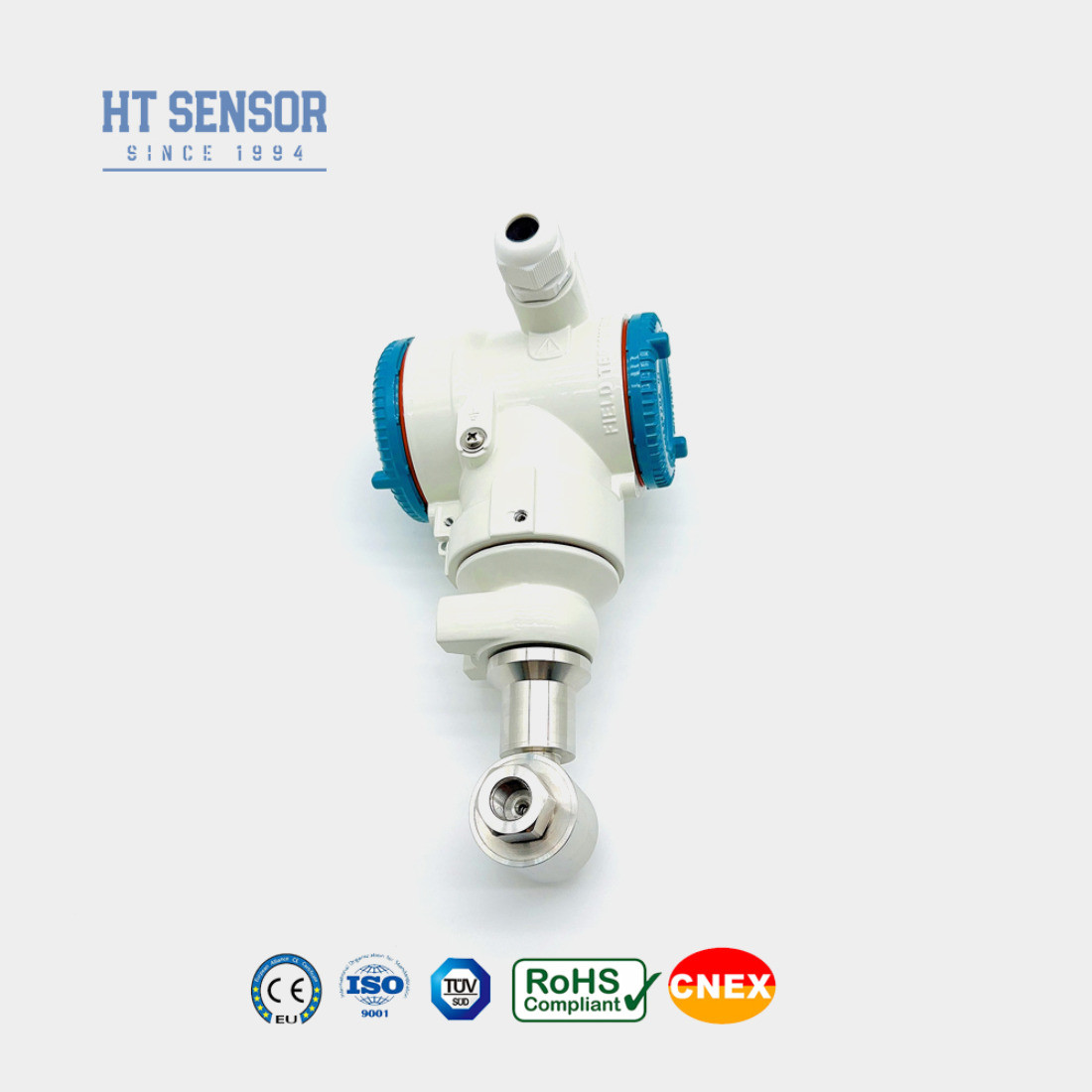

Aluminium Housing Dp Pressure Transmitter Transducer Tekanan Diferensial Keakuratan Tinggi
Product Details
| Nomor model.: | BP93420D-III | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Rentang Maks: | 2Mpa | Output: | 4-20MA |
| Rentang Min: | 10kPa | Jenis tekanan: | Tekanan diferensial |
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Spesifikasi: | 10kpa~2Mpa |
| Kode HS: | 9026201090 | Jenis: | Pemancar Tekanan Diferensial |
| Media pengukur: | gas atau cair | Tingkat akurasi: | 00,25%, 0,5%,00,3% |
| Menyoroti |
Aluminium Housing Dp Pressure Transmitter,Dp Pressure Transmitter Keakuratan Tinggi,Transduser Tekanan Diferensial Keakuratan Tinggi |
||
Product Description
BP93420DIII pemancar tekanan diferensial menggunakan sensor silikon piezoresistive. Karena tekanan diferensial media yang diukur mempengaruhi diafragma bergelombang di kedua ujung sensor,Jembatan Wheatstone pada chip sensor menghasilkan sinyal output yang menunjukkan linearitas yang sangat baik dengan tekanan diferensialHal ini memungkinkan pengukuran yang tepat dari tekanan diferensial. pemancar sangat ideal untuk melakukan pengukuran tekanan diferensial dalam berbagai aplikasi gas dan cair,terutama di industri seperti minyak bumi, bahan kimia untuk instalasi pipa.
1Desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
2. Ini mengalami kompensasi suhu yang ketat dan pencitraan penuaan,
1. Cocok untuk mengukur tekanan diferensial dari berbagai gas atau cairan di
pipa industri seperti minyak bumi, kimia, energi, dan hidrologi.
2.Dipakai dalam proses industri di lokasi seperti minyak bumi, kimia,
metalurgi, pembangkit listrik, dan hidrologi
3Pengukuran tekanan untuk pipa dan ruang tungku
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304 stainless steel, alumunium |
| Bahan diafragma | 316L Baja tahan karat |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~1,4kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4×20mA | 15 ̊30VDC | Dua/Tiga/Empat Kawat |
| 4 ¢ 20mA dengan Hart | Dua kawat | |
| Protokol Komunikasi RS485 | Empat kawat |
Tips pemesanan:
1, kompensasi suhu, sensor tekanan silikon difusi adalah semikonduktor, semikonduktor memiliki karakteristik suhu yang kuat, tidak ada kompensasi suhu,kesalahan pengukuran mungkin relatif besar.
2, diafragma sensor tekanan silikon difusi sensing hanya beberapa puluhan meter tebal, jangan sentuh.
3, tegangan catu daya untuk stabil, sensor sebenarnya adalah jembatan, fluktuasi tegangan catu daya akan menyebabkan perubahan output jembatan, mempengaruhi akurasi pengukuran.
4, untuk digunakan dalam tegangan nominal, tegangan berlebihan akan menyebabkan kerusakan sensor.
5, ujung output tidak melakukan sirkuit pendek.
Panduan pesanan
| BP93420 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DIII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC dengan Hart | |||||
| S3 | RS485 | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
