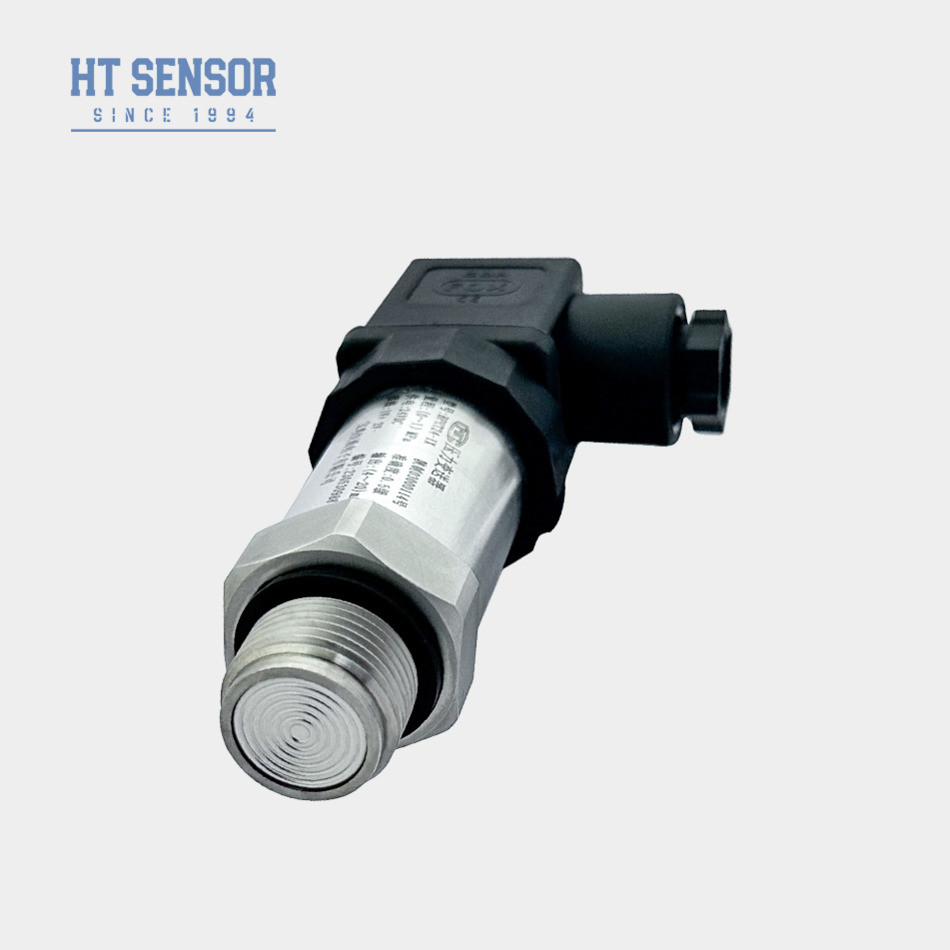

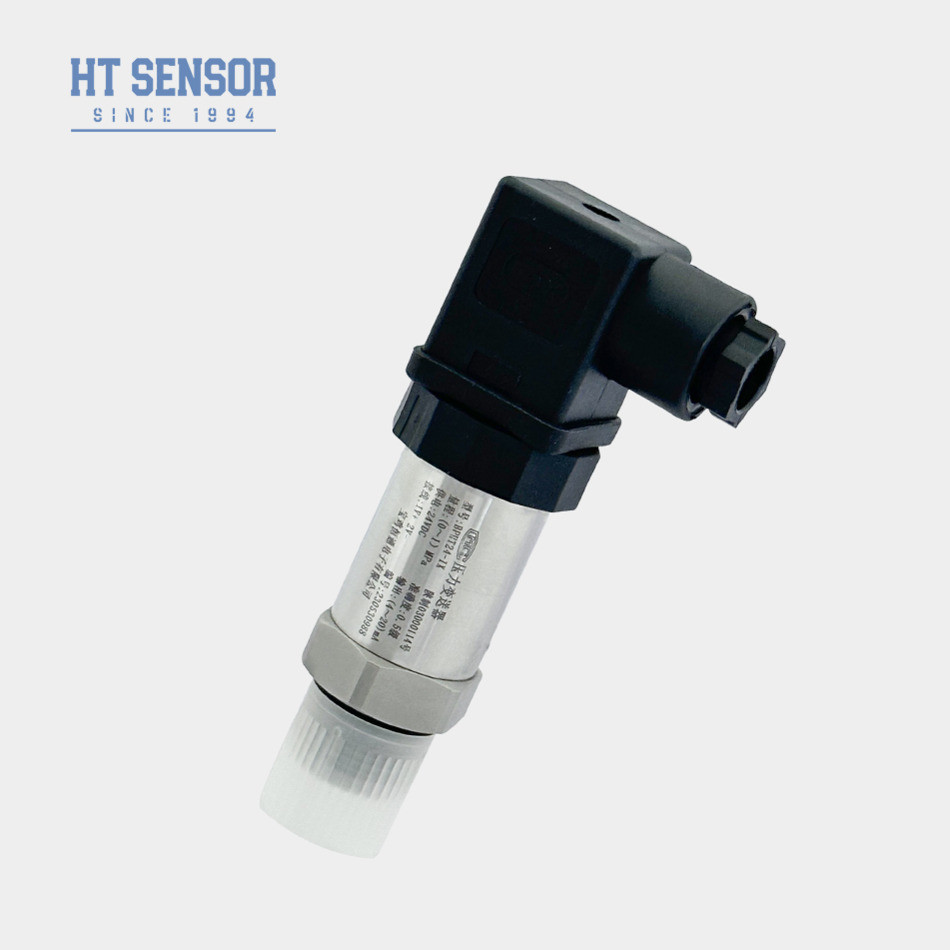

BPHT24 pemancar tekanan menggunakan seri HT diafragma datar silikon tekanan-resistensi isolasi isi minyak inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal terletak di dalam rumah stainless steel, mengubah sinyal sensor menjadi sinyal output standar. pemancar tekanan ini terutama digunakan di tempat-tempat di mana kondisi sanitasi tinggi diperlukan,memastikan pengukuran tekanan yang dapat diandalkan di lingkungan higienisPengukur presisi ini menggunakan teknologi silikon yang diisi minyak untuk pengukuran tekanan yang akurat, cocok untuk penggunaan ilmiah dan industri.
Fitur Produkdari Sensor Tekanan Industri:
1.Berbagai pilihan antarmuka tekanan
2. Aplikasi higienis untuk mencegah skala menengah
3.Keakuratan tinggi
4- Mudah dibersihkan.
Aplikasidari Sensor Tekanan Industri:
1. Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L
2Ideal untuk perlindungan lingkungan dan industri kimia
3Industri kelautan dan penerbangan
4. Cocok untuk digunakan dalam kesehatan, biofarmaceutical, dan kebersihan makananindustri.
| Parameter Kinerja |
| Jangkauan pengukuran |
0~35Kpa...~35MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
0.1% FS |
| Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
-20-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Eks db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
| Jenis |
Hirschmann |

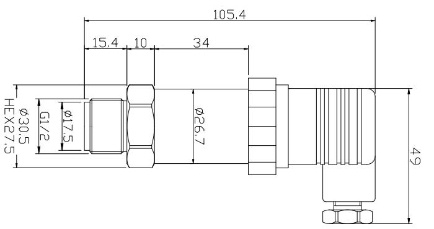

| Dimensi |
|
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.

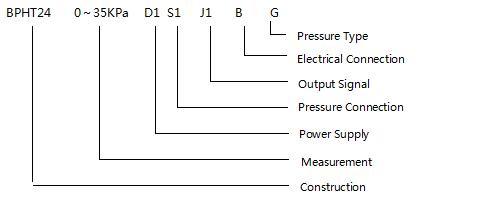

| Perintah Panduan |
| BPHT24 |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| |
Jangkauan pengukuran |
0~35Kpa...~35MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
1/2NPT |
| |
Kode |

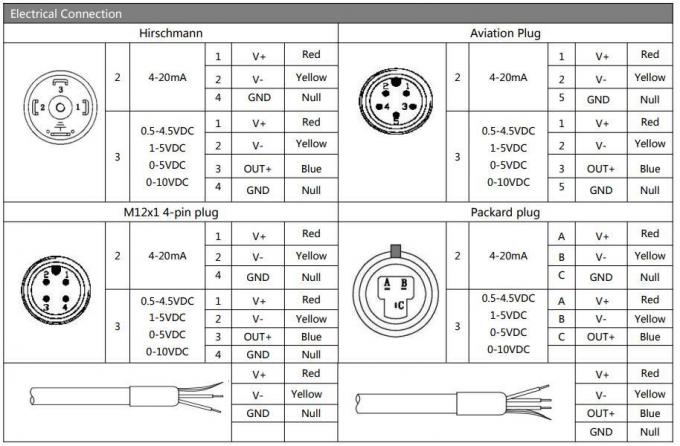

Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
