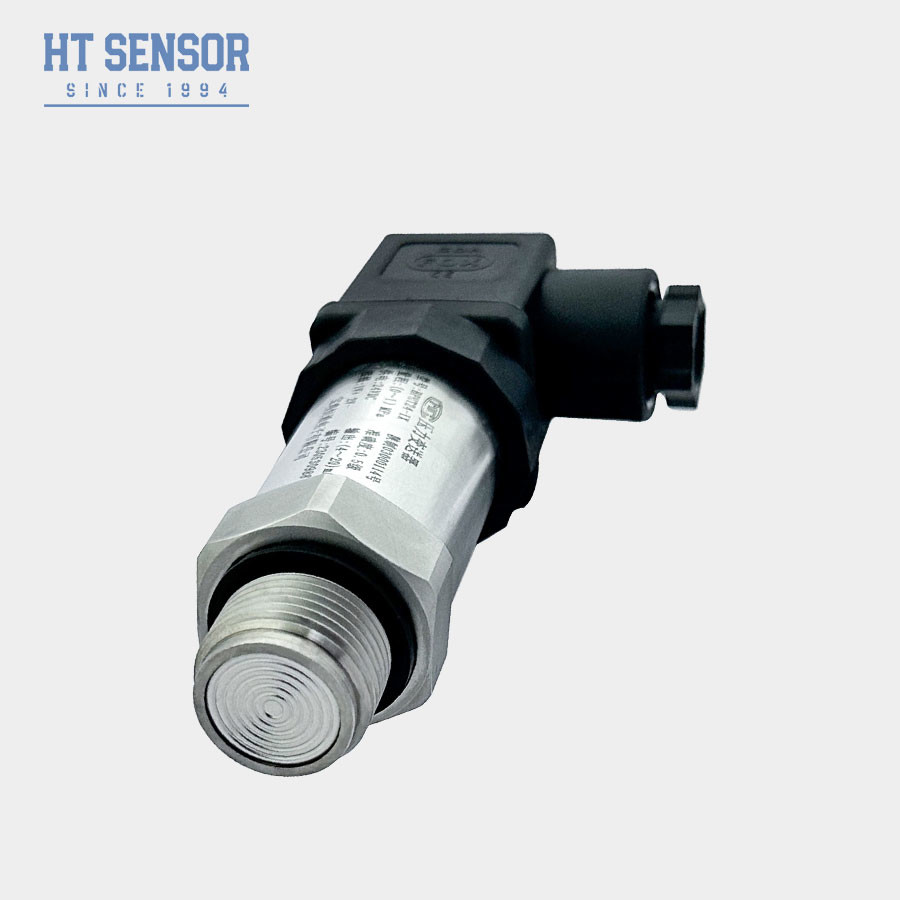

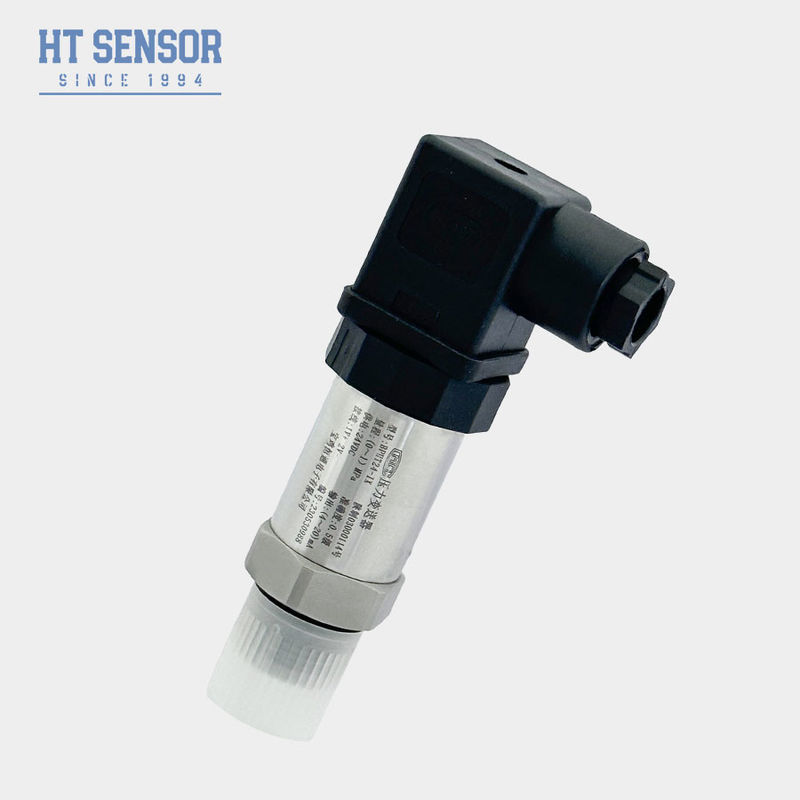

4-20mA Flush Diaphragm Pressure Transducer 100MPa Silicon Diaphragm Pressure Sensor
Product Details
| Nomor model.: | BPHT24 | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Peringkat perlindungan: | IP65 | Berat badan: | ~ 0,3kg |
| Bahan Perumahan: | 316L atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Spesifikasi: | Sensor tekanan silikon |
| Asal usul: | Baoji, Tiongkok | Kode HS: | 9026201090 |
| Jenis struktur: | Pemancar Tekanan Silikon Tersebar | Media pengukur: | Udara dan Cairan |
| Tingkat akurasi: | 0,5% | Rentang Tekanan: | -100kpa...0kpa ~10kpa...100MPa |
| Menyoroti |
Transduser tekanan diafragma 4-20mA,Transduser tekanan diafragma 100MPa,Sensor Tekanan Diafragma Silikon 100MPa |
||
Product Description
BPHT24 4-20mA sensor tekanan diafragma flush
BPHT24 PresureTPengirim uang
Pengantar:
BPHT24 4-20mA flush diafragma sensor tekanan transduser didasarkan pada efek piezoresistive.film silikon akan mengalami deformasi kecilDengan mengukur perubahan nilai resistensi film silikon, tekanan media yang diukur dapat dihitung dengan akurat.Ini mengadopsi teknologi mikro komputer canggih dan memiliki kompensasi suhu otomatis dan fungsi koreksi linierIni berarti bahwa ia dapat secara otomatis mengkompensasi suhu sesuai dengan perubahan suhu lingkungan, meningkatkan akurasi pengukuran.melalui fungsi koreksi linier, sinyal output dapat dikoreksi untuk meningkatkan akurasi dan stabilitas pengukuran.
- Berbagai pilihan antarmuka tekanan
- Dirancang untuk aplikasi higienis untuk mencegah skala menengah
- Keakuratan tinggi dengan struktur stainless steel sepenuhnya
- Mudah dibersihkan.
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L
- Ideal untuk perlindungan lingkungan dan industri kimia
- Digunakan dalam industri kelautan dan penerbangan
- Cocok untuk digunakan dalam kesehatan medis, biofarmaceutis, dan makananindustri.
| Parameter Kinerja | |
| Jangkauan pengukuran | 0~35Kpa...~35MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤10,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±00,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ±00,1% F.S/Tahun(Biasa) ± 0,2% F.S/Tahun(maksimum) |
| Pergeseran suhu titik nol | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | -20-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Eks db IIC T6 Gb |
| Peringkat Perlindungan | AkuP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~0.25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |

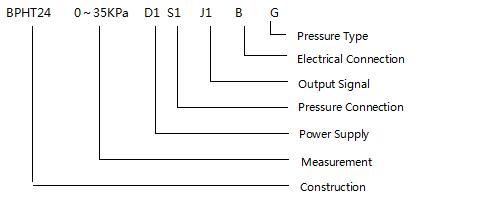

| Contoh Pemilihan |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Perintah Panduan | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jangkauan pengukuran | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

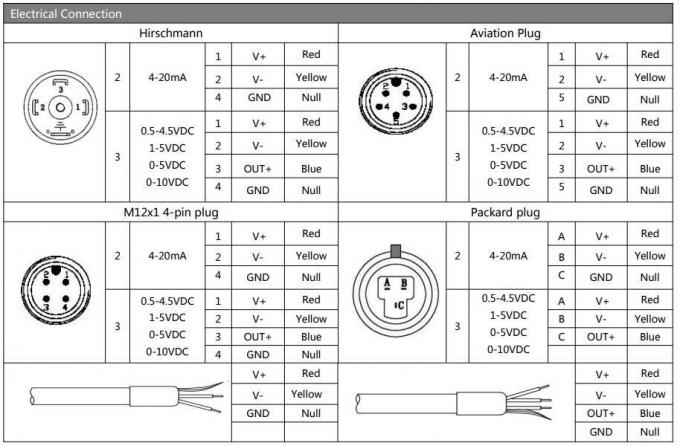

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
