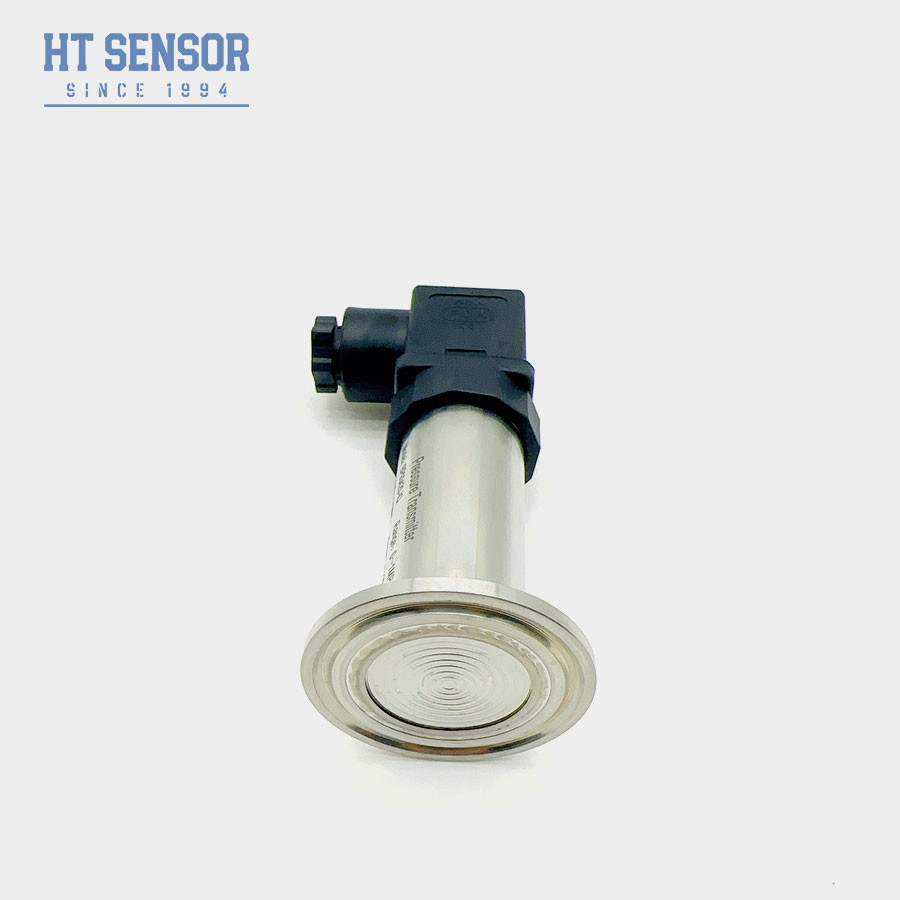

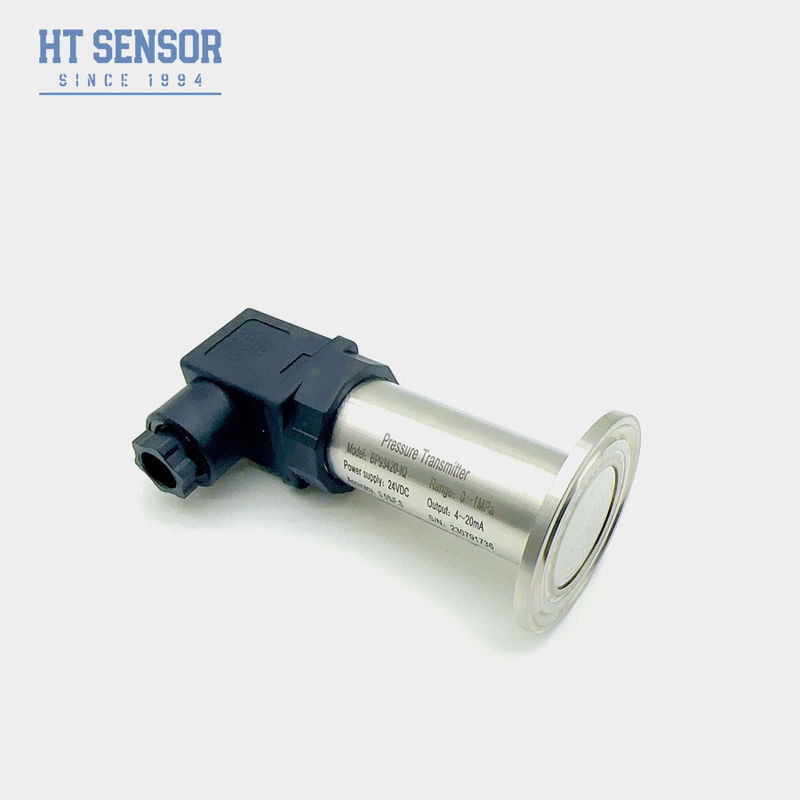

316L Diffused Silicon Pressure Sensor Clamp Diaphragm Pressure Transmitter
Product Details
| Nomor model.: | BP93420-IQ | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Peringkat perlindungan: | IP65 | Bahan Perumahan: | 316L |
| Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton |
| Spesifikasi: | Sensor tekanan silikon | Merek dagang: | sensor HT |
| Asal usul: | Baoji, Tiongkok | Kode HS: | 9026209090 |
| Menyediakan kemampuan: | 2000 pcs/bulan | Media pengukur: | gas atau cair |
| Tingkat akurasi: | 0,5% | Rentang Tekanan: | -100kPa...0kPa ~35kPa...3,5MPa |
| Peringkat IP: | IP65 | Sampel: | <i>US$ 48/Piece 1 Piece(Min.Order) |</i> <b>US$ 48/Potongan 1 Buah(Pesanan Minimal) |</b> <i>Request |
| Menyoroti |
316L Diffused Silicon Pressure Sensor,Klem sensor tekanan silikon difusi,316L Clamp Diaphragm Pressure Transmitter |
||
Product Description
HT Diffused Silicon Pressure Resistance Clamp Transmitter Tekanan Diafragma
BP93420-IQ Pressure Transmitter
Pengantar:
BP93420-IQ pemancar tekanan menggunakan seri HT silikon tekanan-resistensi isolasi isi minyak inti sebagai elemen pengukuran sinyal.diafragma dan pengelasan langsung dengan koneksi proses, memastikan koneksi yang tepat antara koneksi proses dan diafragma pengukuran.Seluruh produk telah menjalani pengujian yang ketat memastikan kinerja yang stabil dan dapat diandalkan dan secara efektif mencegah masalah penyumbatan lubang tekanan yang disebabkan oleh media kristalisasi.
Fitur produk:
1. Diffused Silicon Clamp Diaphragm Pressure Transmitter
2. Pengukuran Keakuratan Tinggi
3. Berbagai rentang pengukuran
4. Berbagai Jenis Sinyal Output
5. Kelas Perlindungan Tinggi
6. Jangkauan suhu operasi yang luas
7. Kapasitas Overload Tinggi
8. Waktu Tanggapan Cepat
9Metode Pemasangan Berbagai
10. Sertifikasi Multiple
Aplikasi:
1. Cocok untuk pengukuran gas dan cairan tidak korosif dengan 316L
2Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik
| Parameter Kinerja | |
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~0,2kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Tips pemesanan |
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.

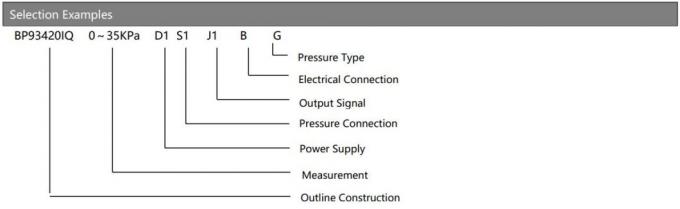

| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

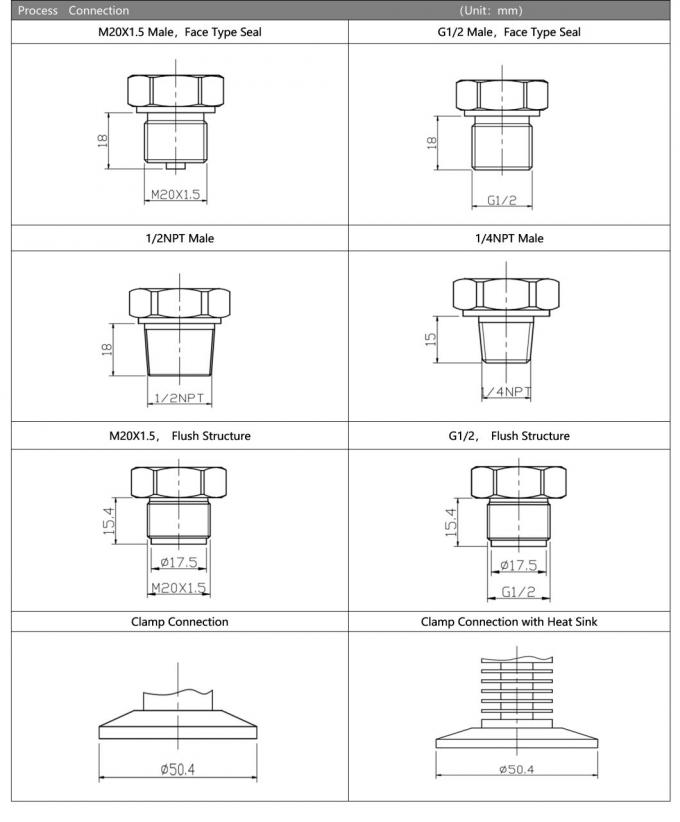

| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||

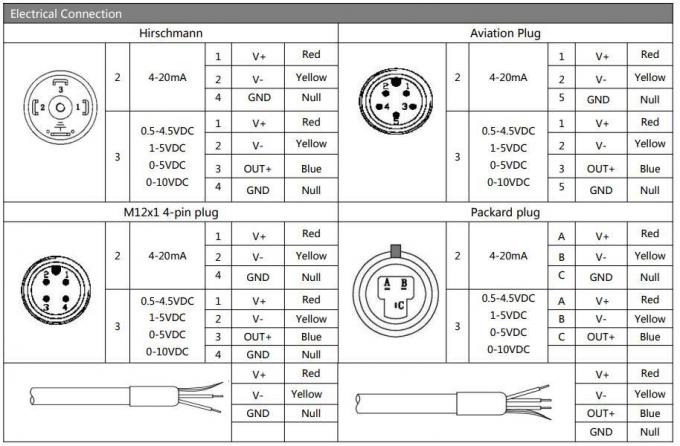

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
