Hengtong Clamp Type OEM Pressure Transmitter Dengan Sensor Tekanan Resistensi Suhu Tinggi
Product Details
| Model NO.: | BP93420-IQT | Peringkat perlindungan: | IP65 |
|---|---|---|---|
| Bahan Perumahan: | SS304 | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Spesifikasi: | Sensor tekanan silikon | Merek dagang: | sensor HT |
| Asal usul: | Baoji, Tiongkok | Kode Hs: | 9026201090 |
| Jenis struktur: | Pemancar Tekanan Silikon Tersebar | Media pengukur: | Cairan |
| Tingkat akurasi: | 0,5% | Rentang Tekanan: | -100kPa...0kPa ~35kPa...3,5MPa |
| Pengaturan khusus: | Tersedia OEM dan ODM | Model: | BP93420-IQT |
| Menyoroti |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Deskripsi Produk

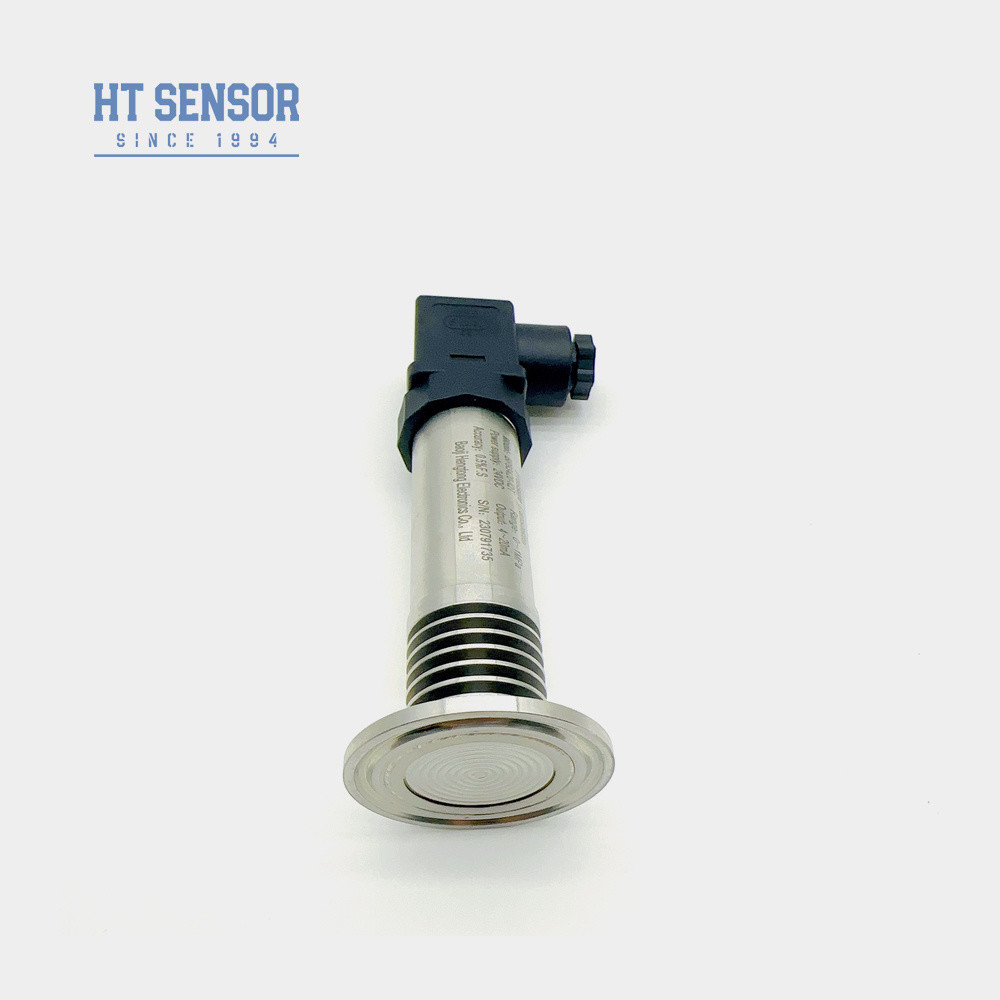

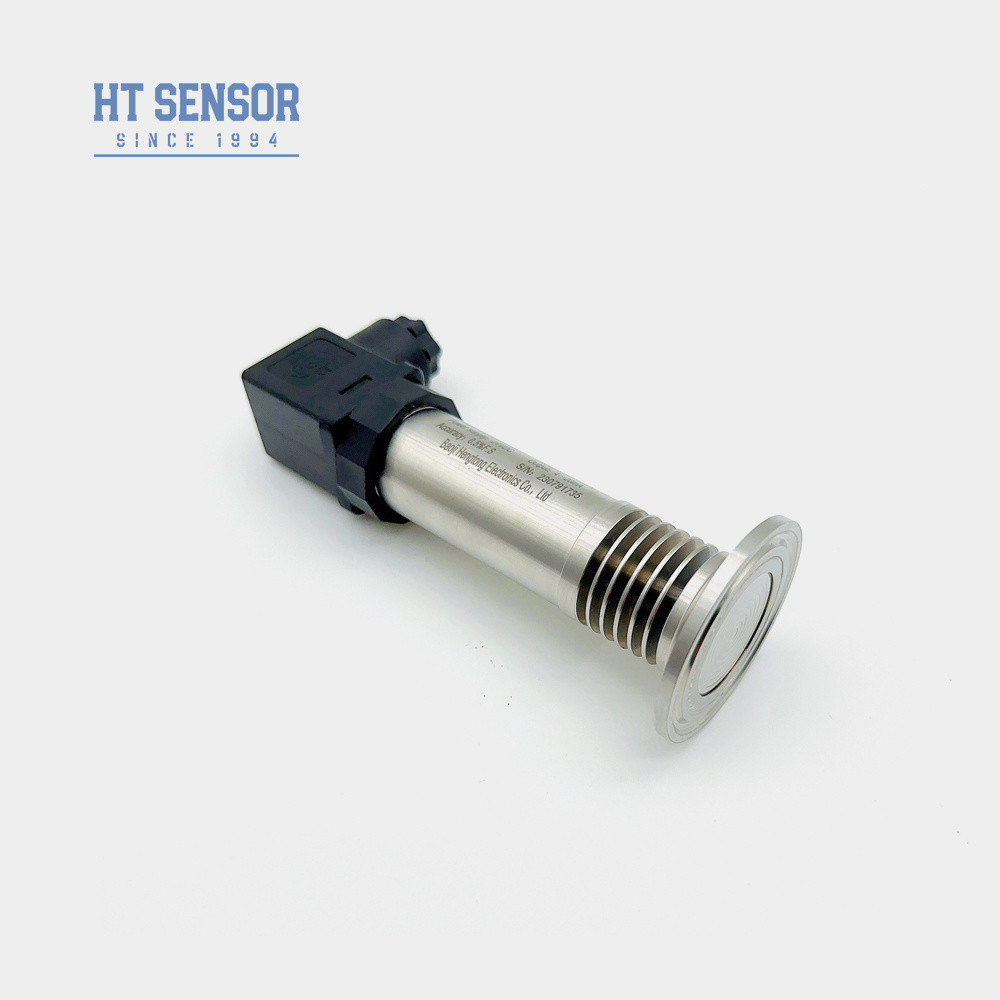

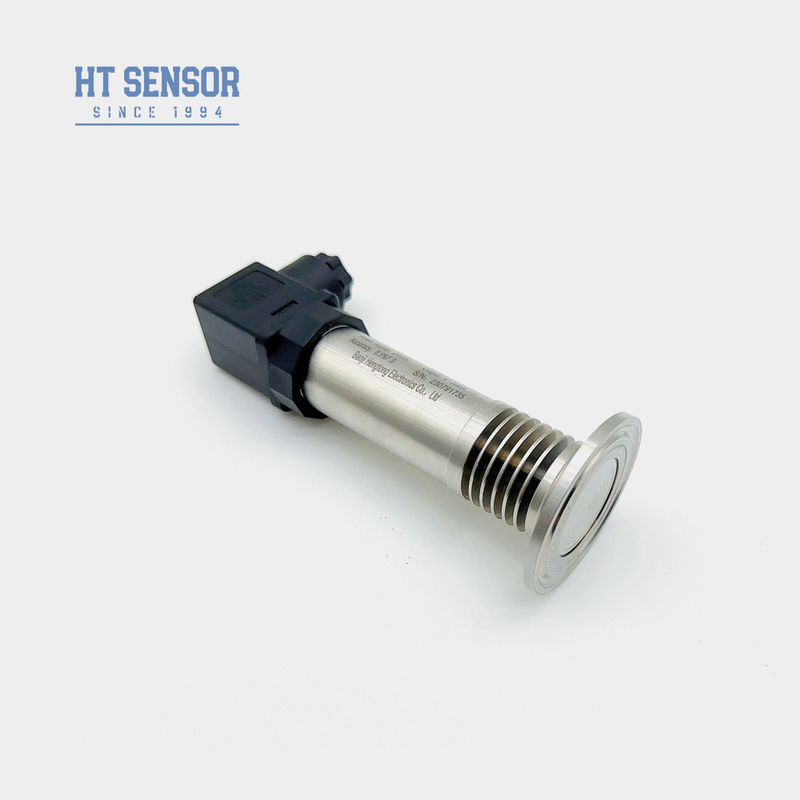

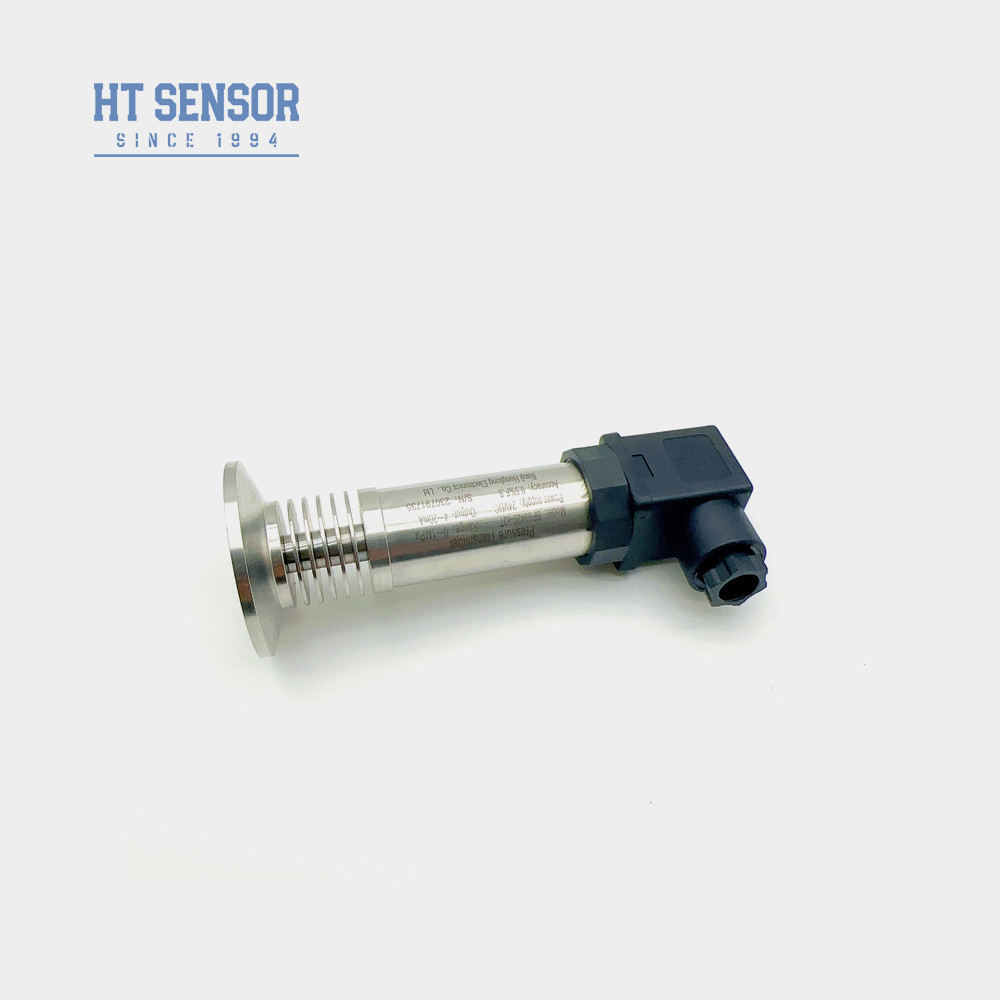

BP93420-IQT Pressure Transmitter
Pengantar:
BP93420-IQT pemancar tekanan menggunakan seri HT silikon tekanan-resistensi isolasi isi minyak inti sebagai elemen pengukuran sinyal.Ini memiliki diafragma flush logam penuh dan pengelasan langsung dengan koneksi proses, memastikan koneksi yang tepat antara koneksi proses dan diafragma pengukuran.Seluruh produk telah menjalani pengujian yang ketat memastikan kinerja yang stabil dan dapat diandalkan dan secara efektif mencegah masalah penyumbatan lubang tekanan yang disebabkan oleh media kristalisasi.
Fitur produk:
1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
2. Berbagai pilihan sinyal output
3. nol diatur dan skala penuh
4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi:
1. Cocok untuk pengukuran gas dan cairan tidak korosif dengan 316L
2Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik
| Parameter Kinerja | |
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ 0,1% FS |
| Hysteresis | ≤ 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,3kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
- Kompatibilitas Materi
- Memverifikasi bahwa media yang diukur secara kimiawi kompatibel dengan bahan basah produk sebelum seleksi.
- Model Buktinya Ledakan Catatan
- Konfigurasi tahan ledakan standar tidak termasuk kepala tampilan digital secara default.
- Kebutuhan Daya Kepala Tampilan
- Untuk pemancar yang dilengkapi dengan layar LCD/LED, tetapkan pasokan listrik minimal 20VDC untuk memastikan fungsi yang tepat.
- Praktik Terbaik Pemasangan
- Untuk menjamin keandalan operasi:
- Menginstal penangkal petir di lokasi pengukuran
- Menerapkan grounding yang aman untuk pemancar dan catu daya
- Spesifikasi Kabel
- Konfigurasi default: tidak ada kabel poliethelin.
- Bahan alternatif yang tersedia (PTFE/PVC) - harus ditentukan saat memesan.
- Persyaratan Kondisi Khusus
- Beri tahu tim teknis kami dan jelaskan dalam pesanan Anda jika aplikasi melibatkan:
- Lingkungan dengan getaran tinggi
- Kejut tekanan sementara
- Gangguan EMI/RFI yang signifikan
- Untuk kinerja yang optimal, silakan berikan rincian aplikasi lengkap dengan spesifikasi pesanan Anda.

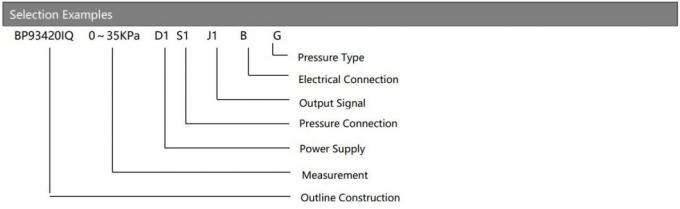

| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||

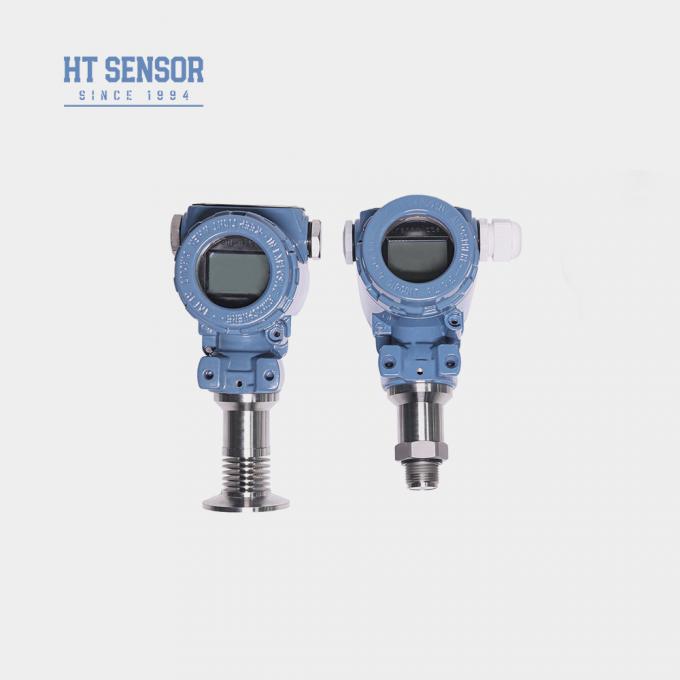

| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||

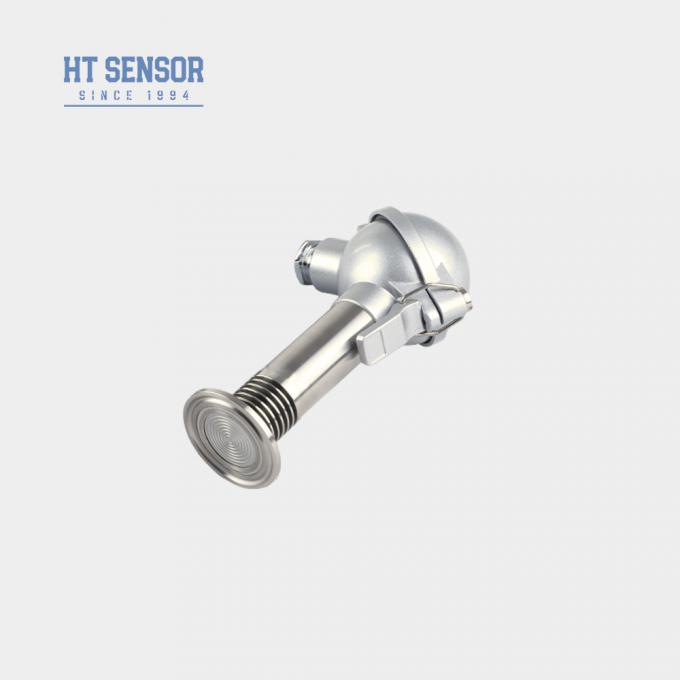

| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 100kPa... 0kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||

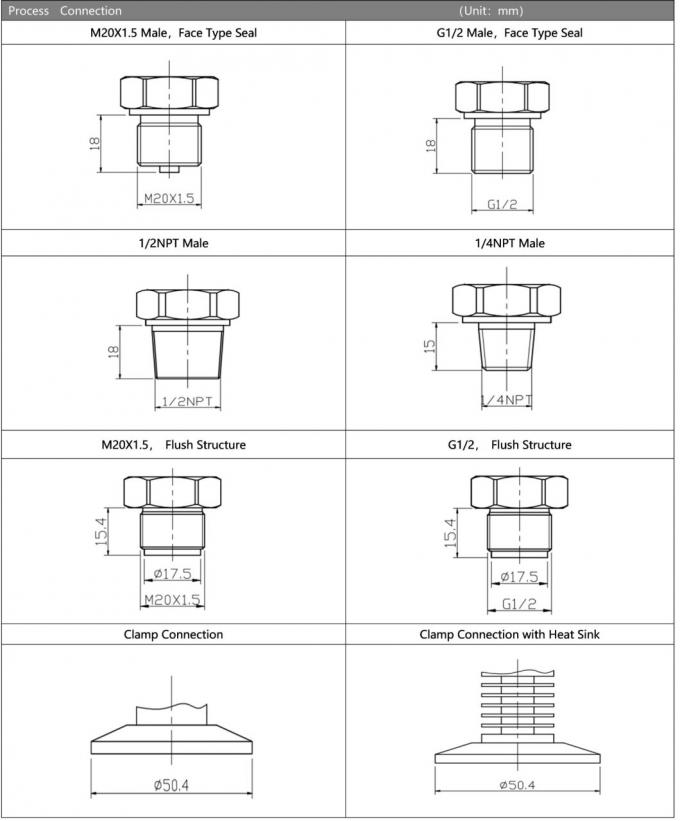

| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||

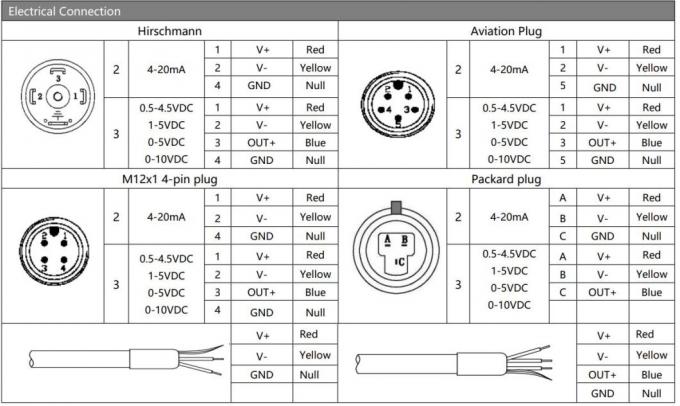

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
