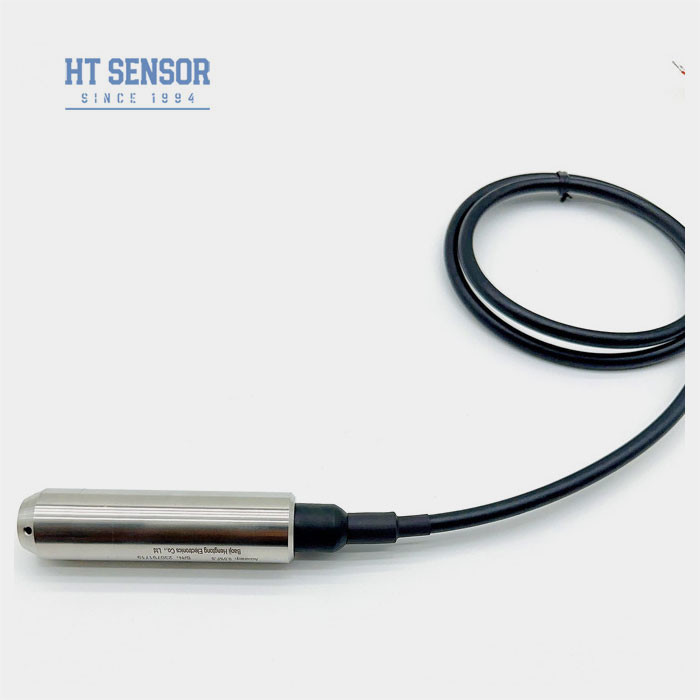

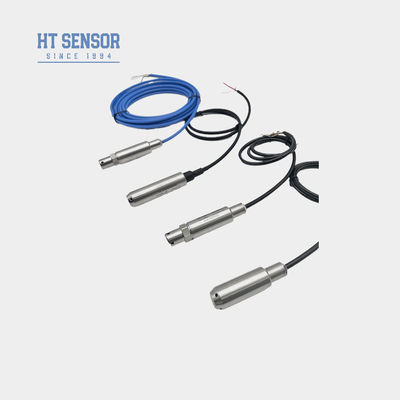

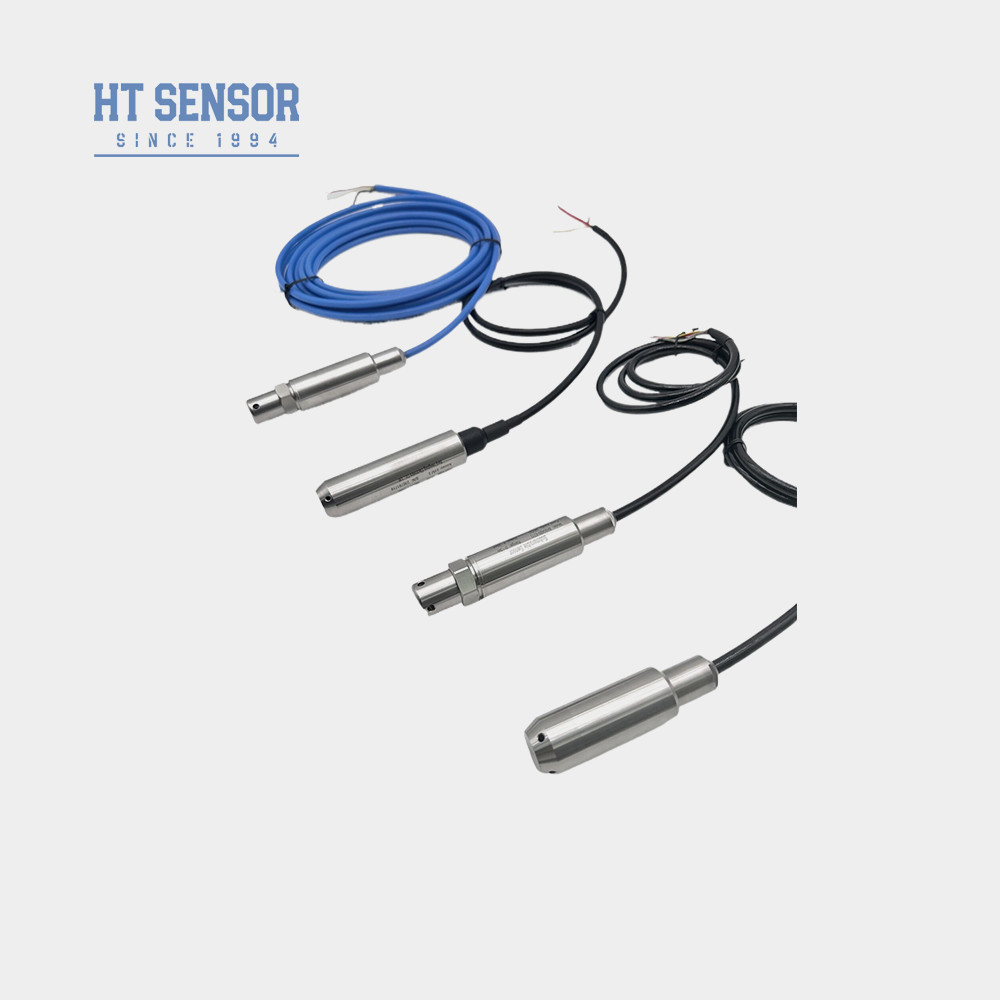

Bh93420-I Transmitter Tingkat Air 12-36vdc 4-20ma Transmitter Tingkat Submersible
Product Details
| Nomor model.: | BH93420-I | Sinyal Keluaran: | 4-20mA atau 0,5-4.5VDC |
|---|---|---|---|
| Jangkauan: | 0-1mH2O~400mH2O | Ketepatan: | 0,25% atau 0,5% |
| Kekuatan: | 12-32VDC | Bahan Kabel: | PU atau PE |
| rata-rata: | Air atau minyak | Bahan Perumahan: | 304 SS |
| Peringkat perlindungan: | IP 67 | ||
| Menyoroti |
BH93420-I Transmitter Tingkat Air,Transmitter Tingkat Air 12vdc,4-20ma Submersible Level Transmitter |
||
Product Description
Transmitter tingkat air 12-36VDC dengan output sinyal 4-20mA
BH93420 Ipemancar tingkat air
Pengantar:
BH93420-I Submersible water level transmitter yang didasarkan pada karakteristik dari diffused silicon sensor.yang memiliki struktur transistor kecil di dalamnya yang dapat mengubah tekanan eksternal ke output listrik.
Dalam pemancar tingkat input silikon difus, sensor dipasang di media pengukuran.struktur transistor di dalam sensor akan mengalami deformasi kecil, yang akan menyebabkan nilai resistensi berubah, menghasilkan output sinyal listrik.
Fitur Produk:
- Rumah baja tahan karat penuh, cocok untuk berbagai lingkungan pengujian
- Pengukuran probe tipe perendaman, mudah dipasang
- Berbagai pilihan sinyal output
- Penanda tahan ledakan: ExiaIICT6
- Perlindungan tinggi: IP68
- Kabel PE atau PU
Aplikasi:
- Kompatibel dengan 316LSS,cairan tidak korosif
- Pemantauan tingkat air dalam berbagai aplikasi seperti air limbah, air industri dan kota, tangki air, sumur, sungai, air laut, danau, dll.
- Pengukuran kadar bahan bakar dalam tangki diesel dan bahan bakar
Parameter kinerja:
| Jangkauan pengukuran | 10m... 400mH2O |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 2X rentang nominal |
| Keakuratan @ 25°C | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,2% F.S/tahun (Max.) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Suhu operasi | -20~80°C |
| Suhu penyimpanan | -30~100°C |
| Bahan perumahan | 304 Baja tahan karat |
| Bahan diafragma | 316L Baja tahan karat |
| Resistensi Isolasi | ¥100MΩ@100VDC |
| Klasifikasi tahan ledakan | ExiaIICT6 |
| Peringkat Perlindungan | IP67, IP68 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~0.3Kg (tanpa kabel) |
| Bahan Kabel | Polyethylene, Polyurethane |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat | |
| 0/1 ¢5V | ||
| 0/1V10V | ||
| 0.5 ∙ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.630V / Baterai | 4 kawat |
Tips pemesanan:
1Harap pastikan bahwa media yang diukur kompatibel dengan komponen produk yang bersentuhan dengannya selama seleksi.
2Densitas media yang diukur harus ditentukan.
3Untuk gangguan elektromagnetik atau frekuensi radio yang kuat, tolong berikan rincian kepada perusahaan kami dan tunjukkan dalam pesanan.
4Untuk memastikan operasi produk yang dapat diandalkan, dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diandalkan.
Panduan pesanan:
| BH93420 | Kode | Desain Konstruksi | ||||||
| Aku | Transmitter Tekanan | |||||||
| Jangkauan pengukuran | 10m... 400mH2O | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3Baterai.6V | |||||||
| D4 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
| Kode | Bahan perumahan | |||||||
| 01 | 304 Baja tahan karat | |||||||
| 02 | 316L Baja tahan karat | |||||||
| Kode | Bahan Kabel | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
