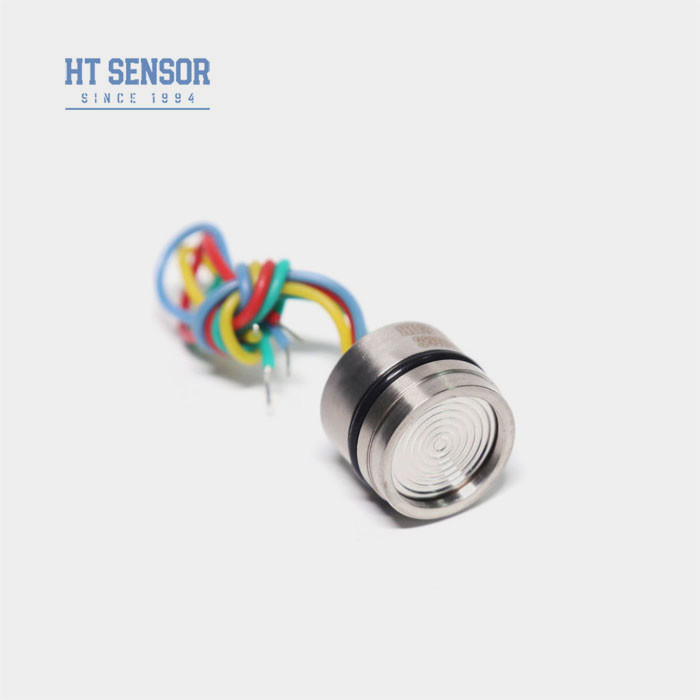

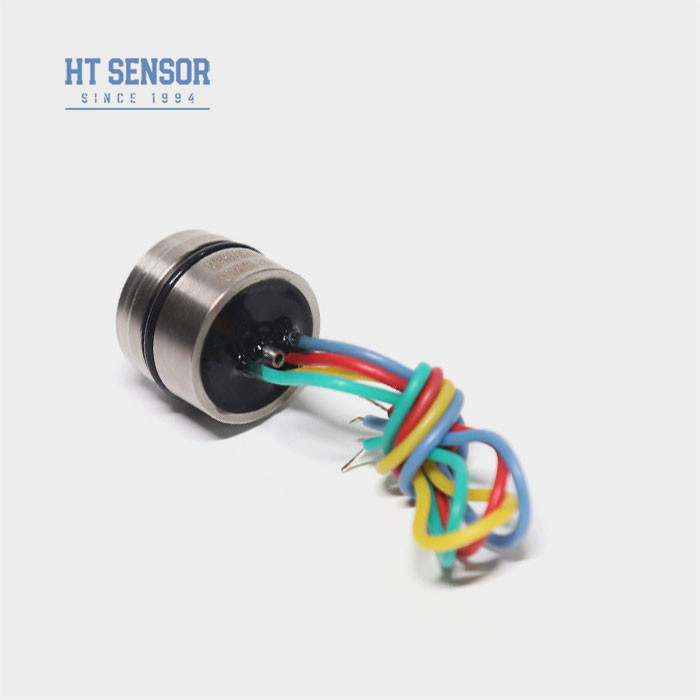

Sel Tekanan Silikon Difusi HT19 Sel Sensor Tekanan Piezoresistif 12mm Tinggi
Product Details
| Bahan: | 316L | Rentang Min: | 10kpa |
|---|---|---|---|
| Rentang maks: | 60MPa | Memasok: | 1,5mA |
| Keluaran: | 100mv+-30mv | Dapat dipilih: | Kawat silikon empat warna atau pin berlapis emas |
| Model: | HT19 | Tinggi: | 12mm |
| Minyak: | silikon difusi | Benang: | TIDAK |
| Menyoroti |
HT19 Diffusion Silicon Pressure Sensor,Sel Sensor Tekanan Silikon Diffusi 12mm,Sensor tekanan piezoresistif 12mm |
||
Product Description
HT19 Diffusion Silicon Pressure Sensor Cell untuk pemancar tekanan
HT19 Tekanan SiliconSensor
Pengenalan sensor tekanan silikon:
HT19 sensor tekanan silikon piezoresistif, komponen utama adalah elemen sensor silikon difus stabilitas tinggi.Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensorSensor tekanan piezoresistif mengadopsi chip tekanan silikon canggih internasional dengan stabilitas tinggi dan presisi tinggi, mengadopsi basis sintering dengan desain tegangan yang dioptimalkan, dan diproduksi oleh SMT,pengikatan kawat emas, pengelasan diafragma, pengolahan minyak vakum tinggi, pengurangan tekanan siklus tekanan, penuaan suhu tinggi, kompensasi suhu dan proses lainnya.pengalaman produksi dan inovasi teknologi, produk memiliki stabilitas dan kinerja yang sangat baik, dan diakui secara luas oleh pengguna.
Fitur produk darisensor tekanan silikon:
- Jangkauan pengukuran yang luas:0~10KPa~100Mpa
- Piezoresistif silikon sensing element
- Full316LSS, Full Titanium atau Hastelloy diafragma
- O-ring mount
- Keakuratan dan stabilitas tinggi
Aplikasi dari sensor tekanan silikon:
- Tekanan pengukuran gas dan cairan
- Eksploitasi minyak bumi
- Pasokan air, pasokan panas kota
- Sistem kontrol proses
- Inspeksi penerbangan dan navigasi
- Tekanan hidraulik
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipikal | Max. Apa yang terjadi? | Satuan | ||
| Tekanan Non-linearitas |
± 0.15 |
± 0.3 | % F.S | |
| Repeatability Tekanan dan Hysteresis | 0.02 | 0.05 | % F.S | |
| Zero Output | 0±1 | 0 ± 2 | mV | |
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Tekanan Bukti | 3X Jangkauan nominal atau 120MPa, mana yang lebih rendah | ------- | ||
| Jangkauan suhu operasi | -20 ~ 80 | °C | ||
| Rentang Suhu Kompensasi | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Jangkauan suhu penyimpanan | -40 ~ 125 | °C | ||
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
1. Perhatikan pas antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
