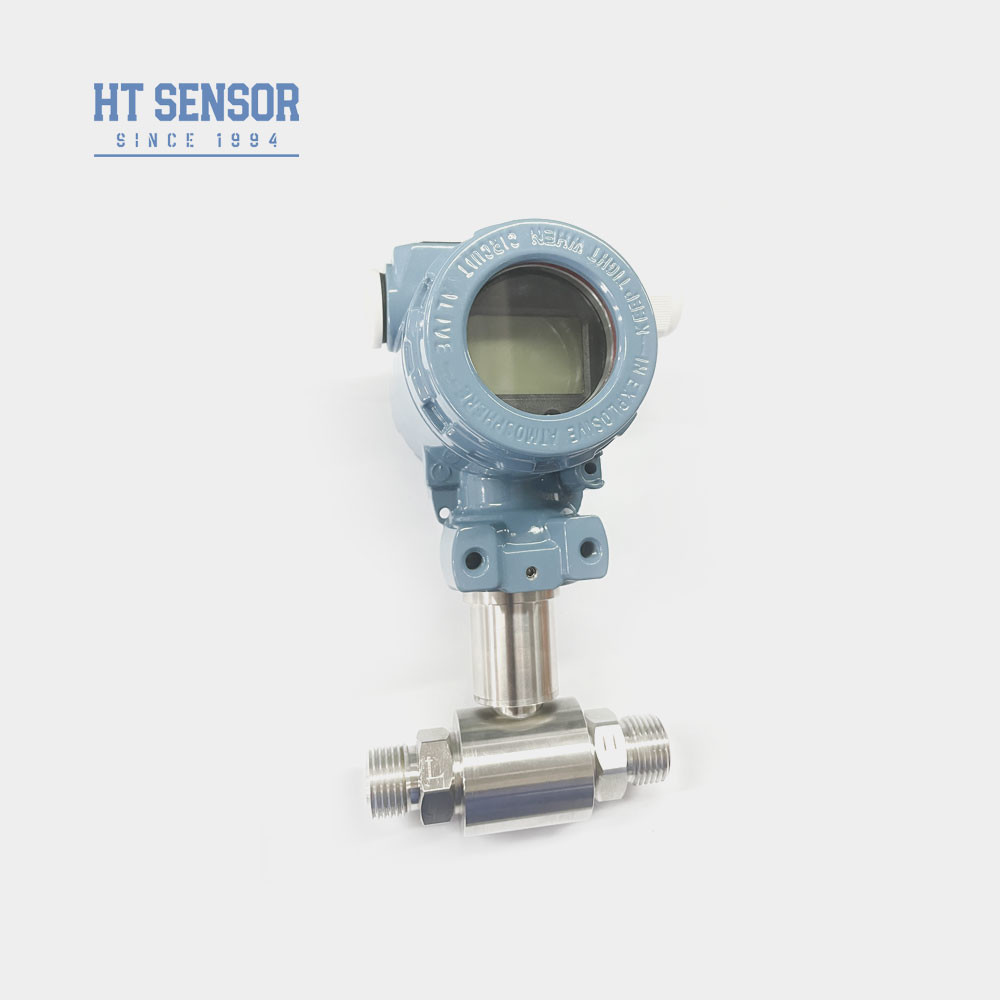

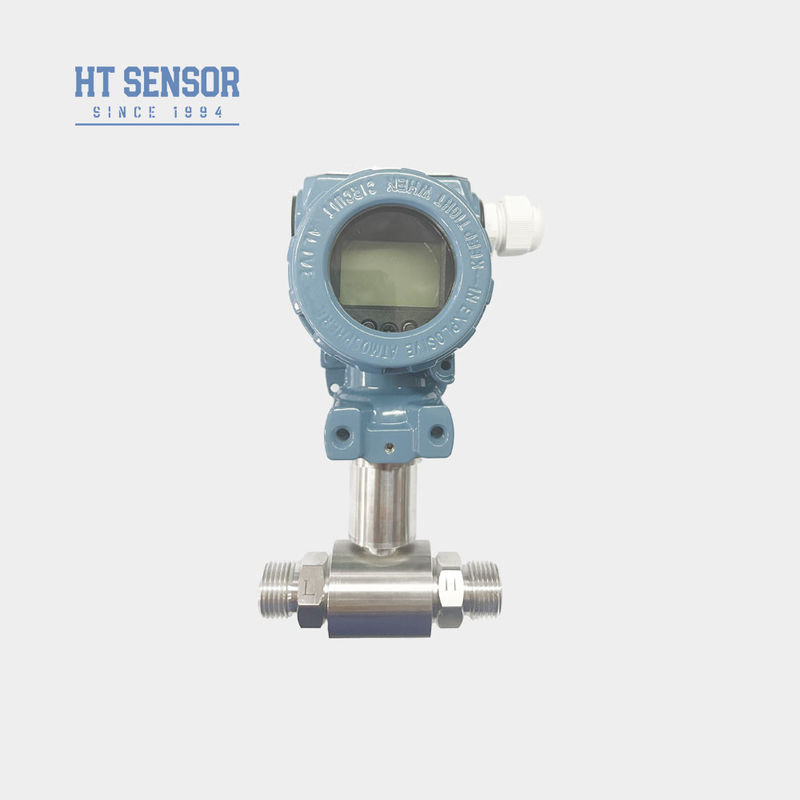

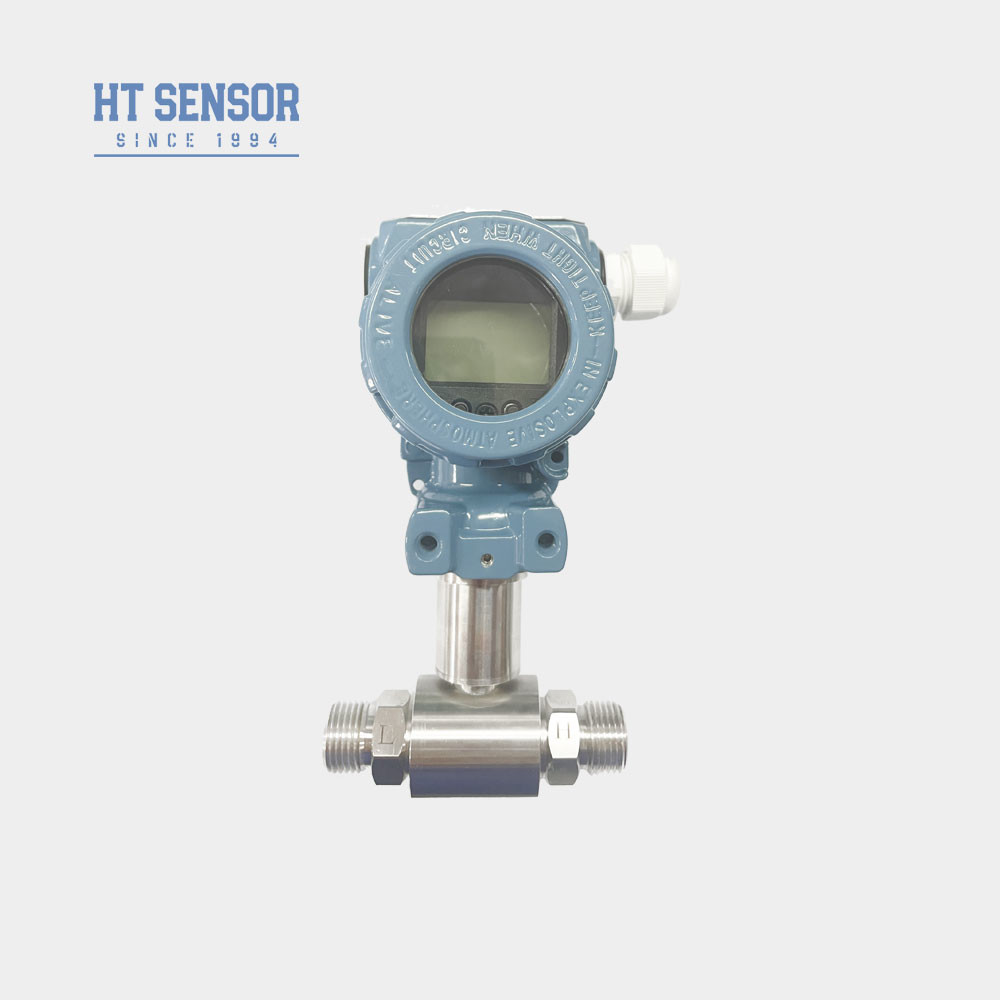

BP93420D-III Sensor Transmitter Tekanan Diferensial Untuk Air Dan Transmitter Tingkat Diferensial Minyak
Product Details
| modle: | BP93420D-II | Jangkauan: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Kekuatan: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA 0-10v DAN seterusnya |
| Bahan: | Baja tahan karat | Benang: | laki-laki dan perempuan |
| Jenis tekanan: | Tekanan diferensial | Kelas perlindungan: | IP65 |
| Suhu Kerja: | 0-60°C | Konektor: | DIN Besar atau OEM |
| Menyoroti |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III Sensor Transmitter Tekanan Diferensial untuk Air dan Minyak
BP93420DIIIDberbedaPresureTransmitter
Pengenalan sensor pemancar tekanan diferensial:
BP93420D-III 2088 Sensor pemancar tekanan diferensial dengan sensor tekanan silikon difusi.Ketika perbedaan tekanan media pengukuran terletak pada diafragma bergelombang di kedua sisi sensor, sinyal output chip sensor Wheatstone jembatan memiliki hubungan linier yang baik dengan perbedaan tekanan, dan perbedaan tekanan dapat diukur dengan akurat.Ini cocok untuk pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa di minyak bumi2088 Transmitter tekanan struktural mengadopsi sensor tekanan impor Kompensasi suhu komputer untuk pemangkasan resistor laserDesain kotak persimpangan terintegrasiDilengkapi dengan terminal khusus dan tampilan digital, mudah instalasi, kalibrasi dan pemeliharaan.dan cocok untuk berbagai kesempatan lingkungan semua cuaca dan berbagai cairan.
Fitur Produkdari sensor pemancar tekanan diferensial:
- Transmitter memiliki desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
- Ini mengalami kompensasi suhu yang ketat dan skrining penuaan, memastikan kinerja yang stabil dan andal
- Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari sensor pemancar tekanan diferensial:
- Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
- Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerjadari sensor pemancar tekanan diferensial | |
|---|---|
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Tips pemesanandari sensor pemancar tekanan diferensial |
1Saat memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian-bagian yang bersentuhan dengan produk.
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Panduan pesanandari sensor pemancar tekanan diferensial | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
