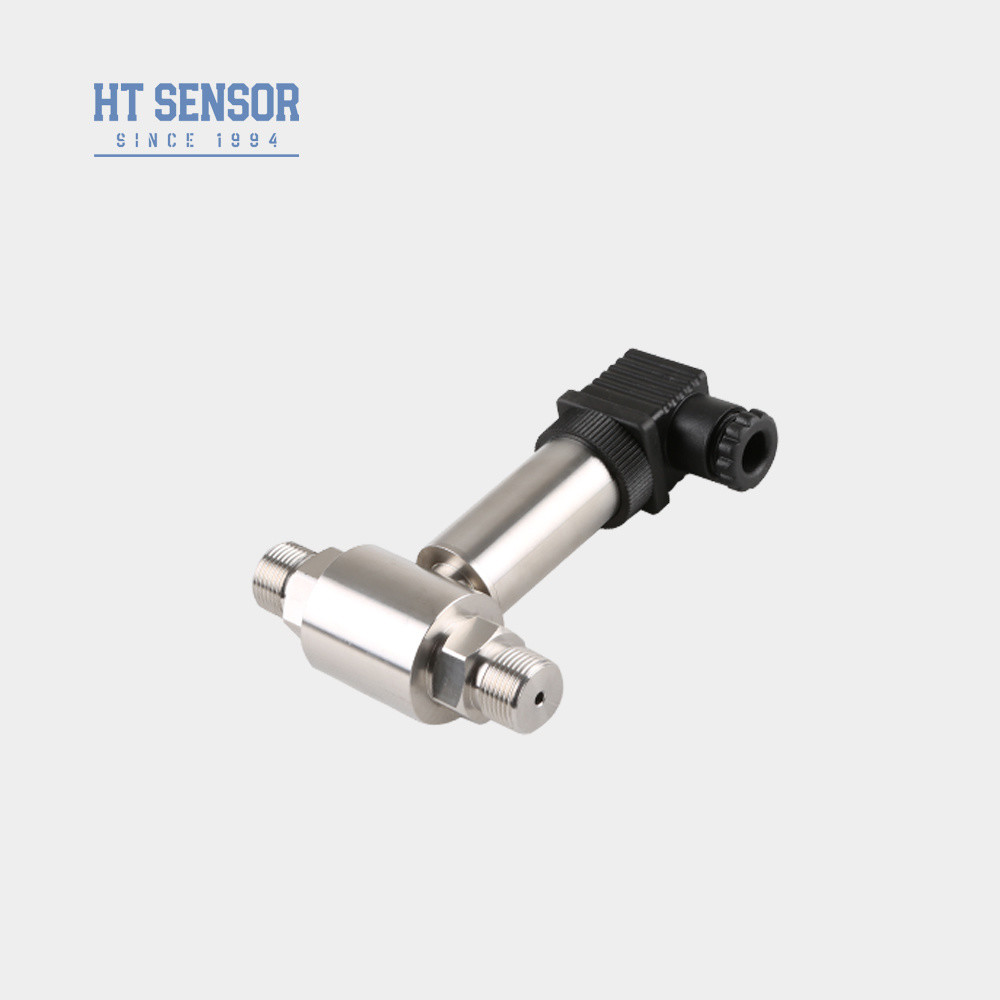

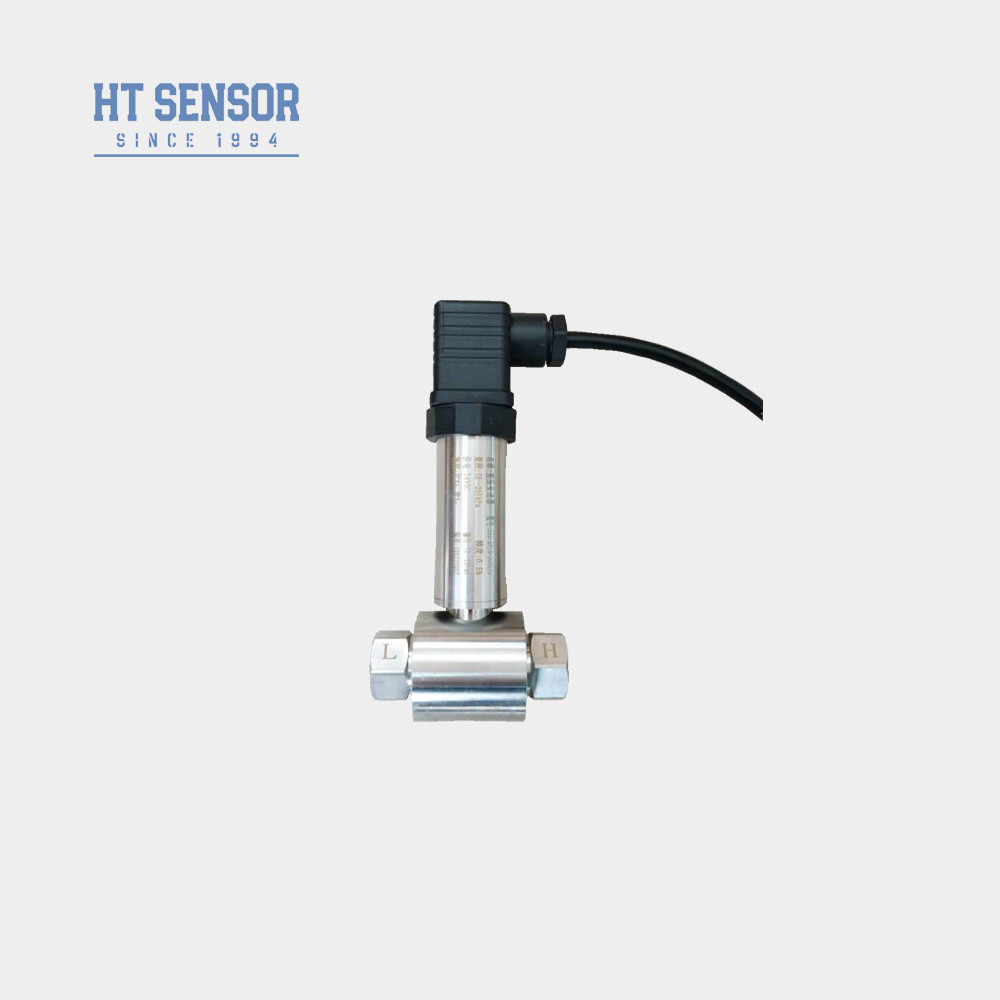

Pemancar Tekanan Diferensial BP93420D-II Dengan DIN Untuk Uji Cairan Sensor Level Diferensial
Product Details
| modle: | BP93420D-II | Jangkauan: | 0-10kpa ~ 2MPa |
|---|---|---|---|
| Kekuatan: | Tegangan 24VDC (12-32VDC) | Output: | 4-20mA 0-10v DAN seterusnya |
| Bahan: | Baja tahan karat | Benang: | Pria dan wanita g1/4 m20*1.5 dan seterusnya |
| Jenis tekanan: | Sensor Transmitter Tekanan Diferensial | Kelas perlindungan: | IP65 |
| Suhu Kerja: | 0-60°C | Konektor: | DIN Besar atau OEM |
| Menyoroti |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Transmitter Tekanan Diferensial Dengan Sensor Tingkat Diferensial DIN Untuk Uji Cairan
BP93420DIIDberbedaPresureTransmitter
Pengenalan sensor pemancar tekanan diferensial:
BP93420DII adalah pemancar tekanan diferensial yang dilengkapi dengan sensor piezoresistif silikon difusi, menampilkan port tekanan ganda untuk koneksi ke pipa atau jalur impuls.Perangkat ini dirancang untuk mengukur perbedaan tekanan di media gas dan cair, mampu menangani tekanan berlebihan, vakum, dan kondisi hampir statis.
Sensor ini menggunakan membran keramik solid state yang mengalami deformasi di bawah tekanan yang diterapkan, dengan ketegangan yang dihasilkan menghasilkan perubahan resistensi yang proporsional.Sinyal ini diproses oleh konverter elektronik terintegrasi dalam rumah, yang mengeluarkan sinyal standar 0 ‰ 10 V atau 4 ‰ 20 mA.
Pemasangan difasilitasi oleh koneksi berujung, membuat pemancar cocok untuk berbagai aplikasi industri dan sanitasi.Kasus penggunaan khas termasuk pemantauan perbedaan tekanan dalam sistem pemanas (antara saluran pasokan dan pengembalian), serta mengendalikan filter, kipas, dan kompresor.
Fitur Produkdari sensor pemancar tekanan diferensial:
- Transmitter memiliki desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
- Ini mengalami kompensasi suhu yang ketat dan skrining penuaan, memastikan kinerja yang stabil dan andal
- Antarmuka listrik dapat dipilih sebagai pilihan plug-in atau kabel langsung.
Aplikasidari sensor pemancar tekanan diferensial::
- Cocok untuk mengukur tekanan diferensial berbagai gas atau cairan di pipa industri seperti minyak bumi, kimia, tenaga, dan hidrologi.
- Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
- Pengukuran tekanan untuk pipa dan ruang tungku
| Parameter Kinerjadari sensor pemancar tekanan diferensial: | |
|---|---|
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,45kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diukur kompatibel dengan bagian-bagian yang bersentuhan dengan produk.
2Untuk memastikan operasi yang dapat diandalkan, disarankan untuk memasang pemisah tiga katup antara titik pengukuran dan pemancar,memastikan penerapan tekanan yang lambat dan seragam pada ruang tekanan positif dan negatif pemancar.
3Selama pemasangan, disarankan untuk menempatkan antarmuka tekanan di kedua ujung secara horizontal untuk meminimalkan dampak lokasi pemasangan pada produk.
4Untuk kebutuhan khusus seperti getaran kuat, kekuatan dampak instan, gangguan elektromagnetik yang kuat, atau gangguan frekuensi radio,Mohon informasikan perusahaan kami dan tentukan persyaratan ini dalam pesanan
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
