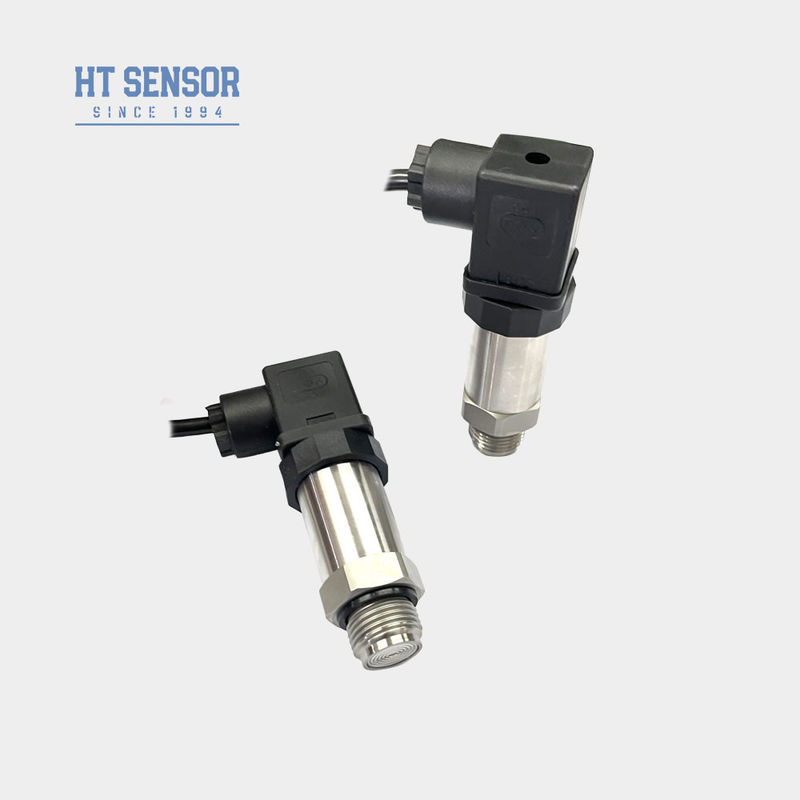

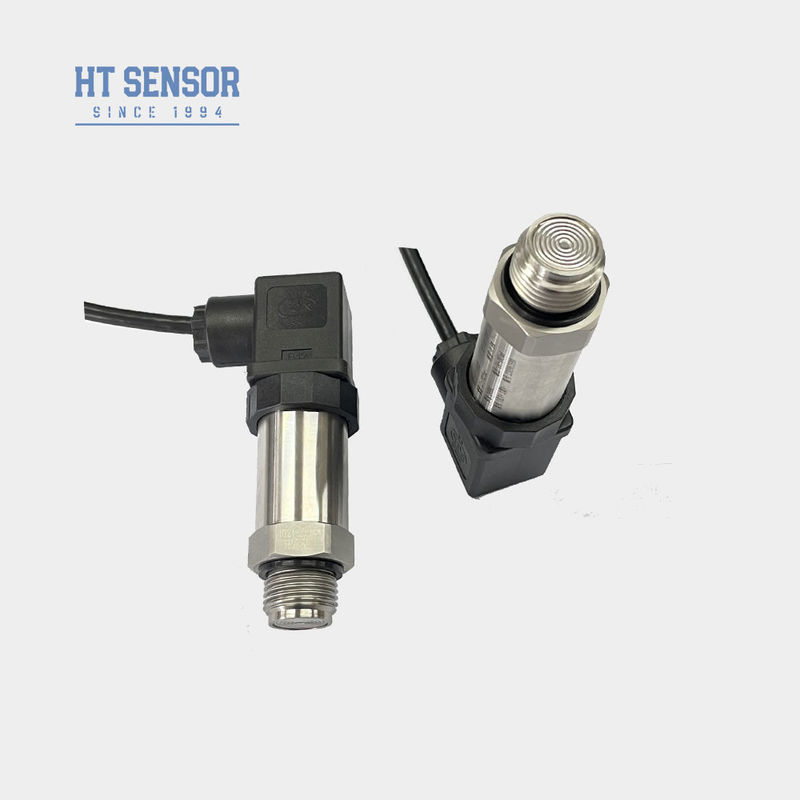

G1/2 Thread Flush Diaphragm Pressure Transmitter Dengan Sensor Tekanan Buktinya Ledakan DIN
Product Details
| Model NO.: | BPHT24 | Jangkauan: | 0-10kpa~035mpa |
|---|---|---|---|
| Kekuatan: | 5Vdc / 12-32Vdc | Output: | 0,5-4,5VDC /4-20mA /0-10VDC |
| Menghubung: | M20*1,5 G1/2 | Jenis: | Flush Diaphragm sensor tekanan Transmitter |
| Media pengukur: | Cairan, gas, lem minuman dan sebagainya | Tingkat akurasi: | 0,5%FS |
| Bahan: | Baja tahan karat | Pengaturan khusus: | Tersedia OEM dan ODM |
| Menyoroti |
G1/2 Thread Flush Diaphragm Pressure Transmitter,Transmitter tekanan diafragma dengan DIN,G1/2 Sensor tekanan tahan ledakan benang |
||
Product Description
BPHT24 Flush Diaphragm Pressure Sensor Transmitter Dengan DIN
BPHT24Sensor tekanan diafragma
Pengenalan pemancar sensor tekanan diafragma:
BPHT24 tipe flush diafragma sensor tekanan pemancar mengadopsi HT seri pelat diafragma silikon terisolasi inti minyak sebagai elemen pengukuran sinyal.Semua komponen ditempatkan di rumah stainless steel yang mengubah sinyal sensor ke dalam arus output standar atau sinyal tegangan yang dibutuhkan oleh pelanggan.
Transmitter tekanan diafragma datar terdiri dari strain gauge dan ujung depan silikon difusi.Partikel keras dalam media yang diukur tidak akan merusak diafragma pembilasan yang terisolasiStruktur kompak, ketahanan korosi, ketahanan getaran, ketahanan dampak partikel, berbagai kompensasi suhu.Jenis depan silikon difusi mengadopsi sistem inti silikon difusi impor, mengadopsi teknologi penyesuaian dan kompensasi digital, kinerja produk dapat diandalkan dan output stabil.
Fitur Produkdari sensor tekanan diafragma flush transmitter:
1. Berbagai pilihan antarmuka tekanan
2. Dirancang untuk aplikasi higienis untuk mencegah skala menengah
3. Keakuratan tinggi dengan struktur stainless steel sepenuhnya
4Mudah dibersihkan.
Aplikasidari sensor tekanan diafragma flush transmitter:
1. Cocok untuk pengukuran gas dan cairan tidak korosif dengan 316L
2. Ideal untuk perlindungan lingkungan dan industri kimia
3. Digunakan dalam industri maritim dan penerbangan
4Sangat cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan
| Parameter Kinerjadari pemancar sensor tekanan diafragma flush | |
| Jangkauan pengukuran | 0~35Kpa...~20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,15kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
2. Ketika melakukan pesanan, harap perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar tidak harus lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan yang berbeda.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanandari sensor tekanan diafragma flush transmitter | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| T | Transmitter Tekanan tahan suhu tinggi | |||||||
| Jangkauan pengukuran | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
