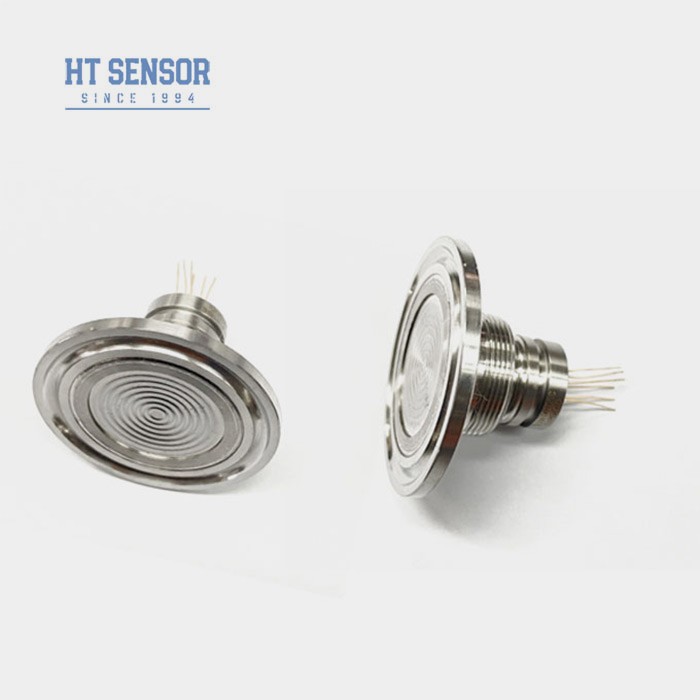

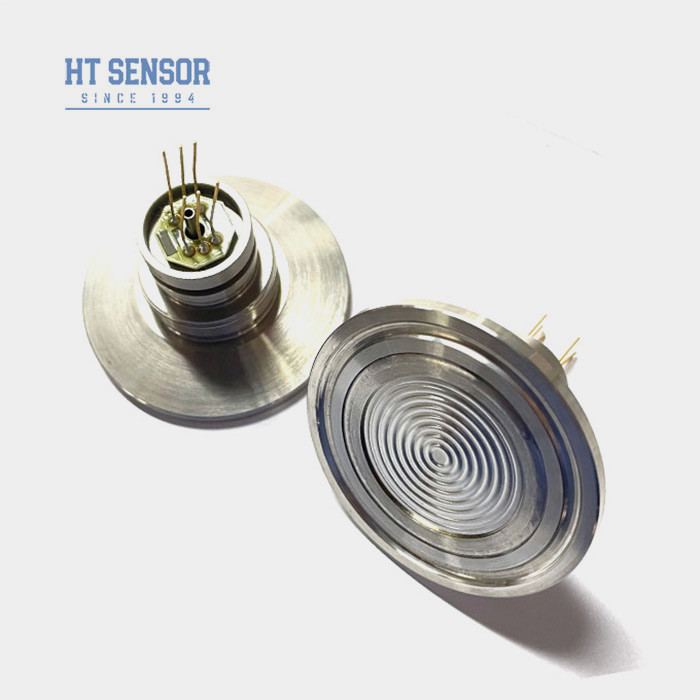

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transmitter Core 50,4mm
Product Details
| Model TIDAK.: | HT-IQ | Jangkauan: | 0-35kpa~3,5Mpa |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas atau 4 kawat | Media Ukur: | Air dan Clamp Cairan |
| Dia: | 50.4mm | Keluaran: | Analog 100mv+-30mv |
| Kekuatan: | 1,5mA | Jenis: | Sensor Tekanan Silikon Difusi |
| Bahan: | 316L stainless steel | Benang: | 50.4mm |
| Menyoroti |
HT-IQ Silicon Flush Pressure Sensor,50.4mm Silicon Flush Pressure Sensor,Transmitter tekanan diafragma 50.4mm |
||
Product Description
Sensor Tekanan Silikon HT-IQ Untuk Uji Cairan Dengan Koneksi Klem 50,4mm
HT-IQ PiezoresistiveSilikonSensor Tekanan
Pengenalan sensor tekanan silikon flush:
HT - IQ sensor tekanan adalah flush diffusion silikon diafragma sensor tekanan. Clamp sensor tekanan dengan sekali pakai teknologi pengisian minyak silikon.Tekanan yang dirasakan oleh diafragma ditransmisikan ke chip tekanan melalui minyak silikon, dan sirkuit kompensasi mengoreksi sinyal tekanan ke sinyal listrik linier. topeng penjepit ditekan langsung untuk mencegah skala, tidak higienis dan menempel.alkohol dan industri kesehatan lainnya dan umumnya cocok untuk media pengukuran mungkin terkontaminasiDiafragma datar dengan struktur penjepit, mudah dipasang dan dilepas, mudah dibersihkan.
Fitur Produkdari sensor tekanan silikon flush:
- Teknologi canggih dan 316L stainless steel housing packaging
- Kompensasi suhu dan koreksi titik nol melalui film tebal
- sirkuitKeandalan yang luar biasa, kemampuan mengulang, dan stabilitas
- Struktur diafragma flush suhu tinggi untuk pembersihan yang mudah
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan: 2.5KΩ~6KΩ
- Impedansi output: 2,5KΩ ~ 6KΩ
- Koneksi Listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter Kinerjadari sensor tekanan silikon difusi flush: | |||||
| Jangkauan pengukuran | Gauge ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS | ||||
| Jenis | Maksimal | Satuan | |||
| NonLinearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~ 220g | ||||
| Parameter diuji dalam kondisi berikut: 1,5mA @ 25°C | |||||
| Desain Konstruksi | |
| Dimensi |
|
| Koneksi listrik dan kompensasi |
|
| Contoh Pemilihan |
| Tips pemesanan |
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke ruang tekanan negatif inti.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
